Instandhaltung
Montage

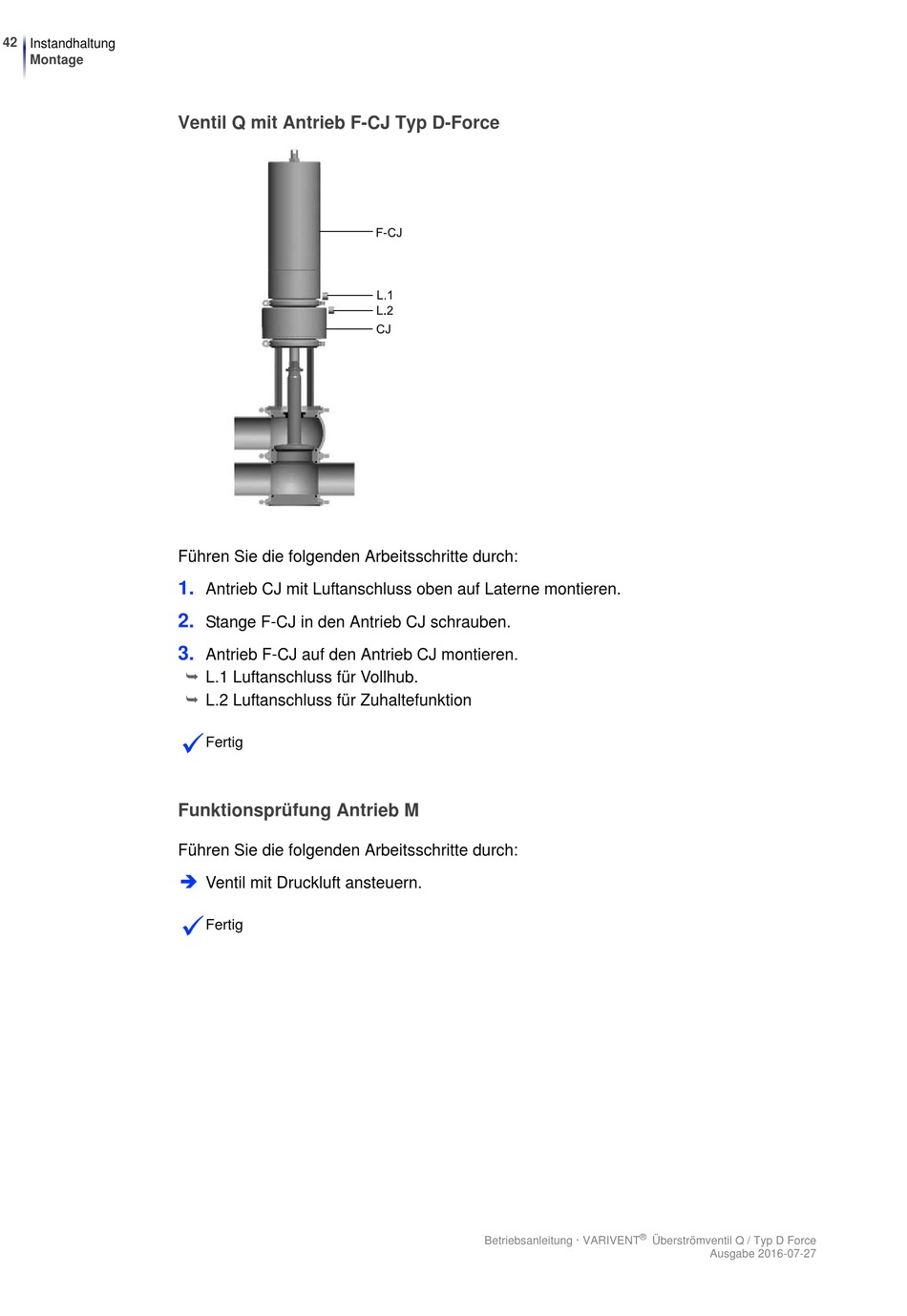

Ventil Q mit Antrieb F-CJ Typ D-Force

Führen Sie die folgenden Arbeitsschritte durch:
1.
Antrieb CJ mit Luftanschluss oben auf Laterne montieren.
2.
Stange F-CJ in den Antrieb CJ schrauben.
3.
Antrieb F-CJ auf den Antrieb CJ montieren.

L.1 Luftanschluss für Vollhub.

L.2 Luftanschluss für Zuhaltefunktion

Fertig
Funktionsprüfung Antrieb M
Führen Sie die folgenden Arbeitsschritte durch:

Ventil mit Druckluft ansteuern.

Fertig
®
