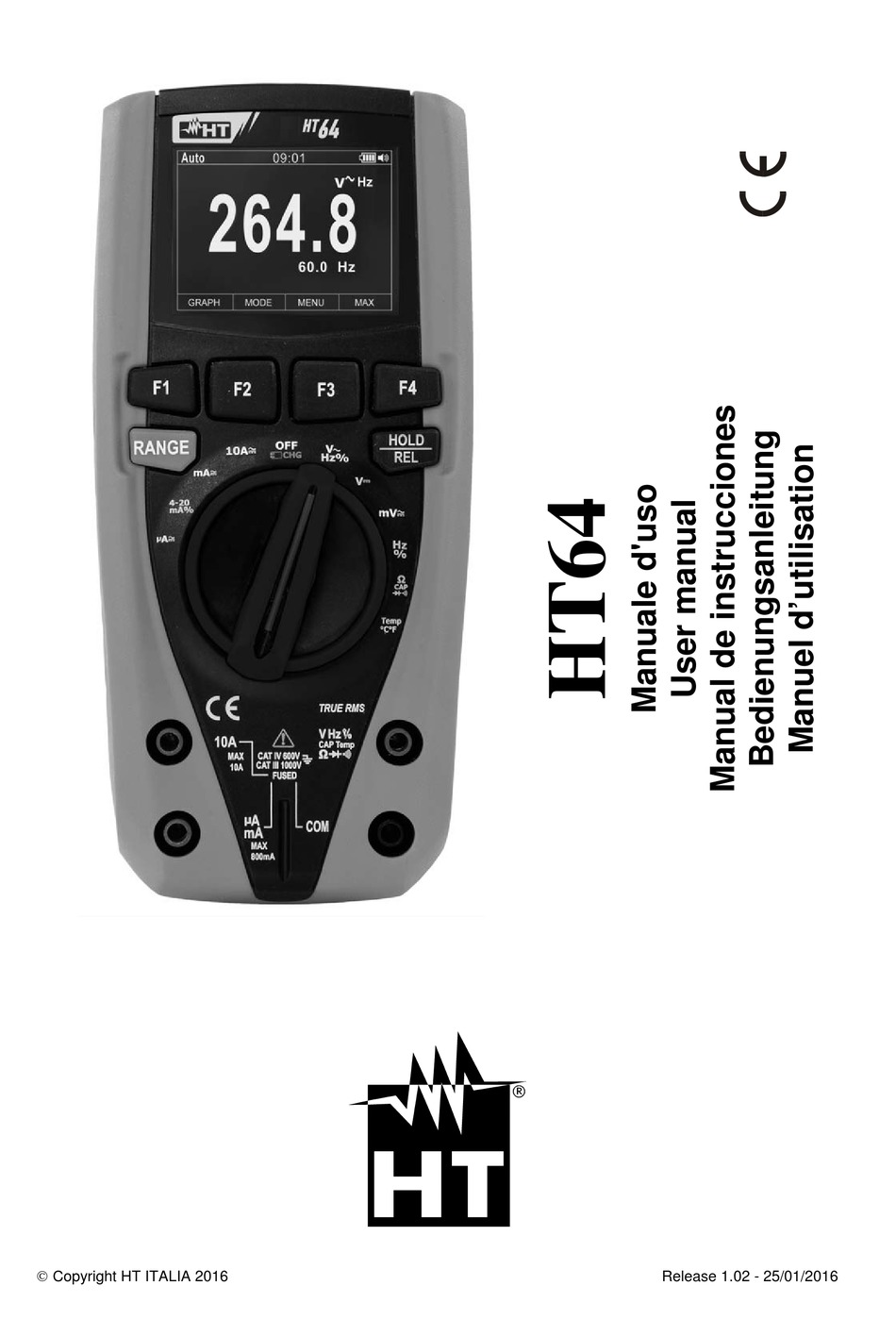

  • Seite 1  Copyright HT ITALIA 2016 Release 1.02 - 25/01/2016...
  • Seite 99 DEUTSCH Bedienungsanleitung  Copyright HT ITALIA 2016 Version DE 1.02 - 25/01/2016...
  • Seite 100 HT64 Inhalt:   SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2   1.1.  Vorbereitende Instruktionen ....................2  1.2.  Während des Gebrauchs ....................3  1.3.  Nach dem Gebrauch ......................3  1.4.  Messkategorien-Definition (Überspannungskategorien) ........... 3  ALLGEMEINE BESCHREIBUNG ................. 4     2.1.  Messgeräte mit Mittelwert und mit True RMS ..............4  2.2. ...

  • Seite 101: Sicherheitsvorkehrungen Und -Verfahren

    HT64 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Hinweise lesen, denen folgendes Symbol voran gestellt ist.

  • Seite 102: Während Des Gebrauchs

    HT64 1.2. WÄHREND DES GEBRAUCHS Wir empfehlen Ihnen, die folgenden Empfehlungen und Anweisungen sorgfältig durchzulesen: ACHTUNG Das Nichtbefolgen der Warnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen.  Bevor Sie den Funktionswahlschalter drehen, trennen Sie die Messleitungen vom zu messenden Stromkreis ab.

  • Seite 103: Allgemeine Beschreibung

    HT64 2. ALLGEMEINE BESCHREIBUNG Das Gerät führt die folgenden Messungen durch:  DC Spannung  AC TRMS Spannung  (AC+DC) TRMS Spannung  DC Strom  4-20mA% Anzeige  (AC+DC) TRMS Strom  Widerstand und Durchgangsprüfung  Diodenprüfung  Kapazität ...

  • Seite 104: Vorbereitung Zum Gebrauch

    HT64 3. VORBEREITUNG ZUM GEBRAUCH 3.1. VORBEREITENDE PRÜFUNG Vor dem Versand wurden Elektronik und Mechanik des Messgeräts sorgfältig überprüft.. Zur Auslieferung des Gerätes in optimalem Zustand wurden die bestmöglichen Vorkehrungen getroffen. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transports verursacht worden sein könnte.

  • Seite 105: Bedienungsanleitung

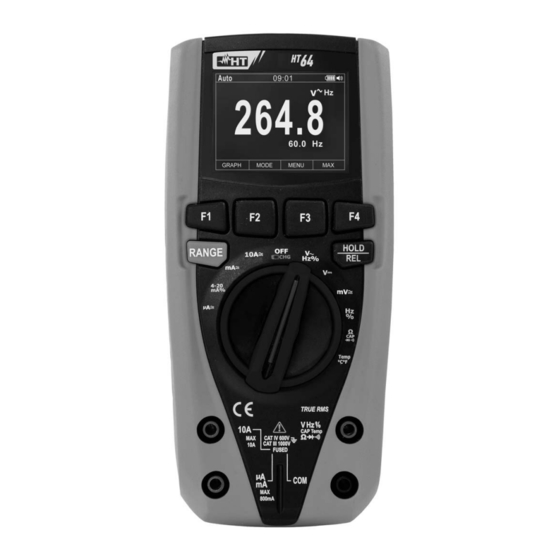

    HT64 4. BEDIENUNGSANLEITUNG 4.1. BESCHREIBUNG DES GERÄTES 4.1.1. Funktionsbeschreibung LEGENDE: 1. LCD-Anzeige 2. Funktionstaste F2 3. Funktionstaste F3 4. Funktionstaste F1 5. Funktionstaste F4 6. Taste RANGE 7. Taste HOLD/REL 8. Funktionswahlschalter 9. Eingangsbuchse 10A 10. Eingangsbuchse VHz%CAPTemp 11. Eingangsbuchse mAA 12.

  • Seite 106: Beschreibung Der Funktionstasten

    HT64 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN 4.2.1. HOLD/REL Taste Durch Drücken der HOLD/REL Taste frieren Sie den angezeigten Wert im Display ein. Nach Drücken dieser Taste erscheint die Meldung Hold im Display. Drücken Sie die “ ” HOLD/REL Taste wieder zum Verlassen der Funktion. Zum Speichern des angezeigten Wertes im Display siehe §...

  • Seite 107: Beschreibung Der Internen Funktionen

    HT64 4.3. BESCHREIBUNG DER INTERNEN FUNKTIONEN 4.3.1. Display-Beschreibung LEGENDE: 1. Angabe Betriebsmodus Automatisch/Manuell 2. Angabe der System-Uhrzeit 3. Angabe des Batterieladezustandes und Aktivierung/Deaktivierung des Tastentons (nicht zu verwechseln mit dem Durchgangstest !) 4. Angabe der Messeinheit 5. Angabe des Messergebnisses 6.

  • Seite 108: Relative Messung

    HT64 4.3.4. Relative Messung Abb. 5: Relative Messung 1. Drücken uns halten Sie die HOLD/REL Taste, um in den relativen Messmodus  einzutreten (siehe Abb. 5 rechter Teil). Die Meldung und das Symbol – “ ” “ ” erscheinen im Display. 2.

  • Seite 109: Grafische Darstellung Der Messwerte

    HT64 4.3.6. Grafische Darstellung der Messwerte Abb. 8: Grafische Darstellung der Messwerte 1. Drücken Sie die F1 Taste, um in die Funktion der grafischen Darstellung für die zu messende Größe einzutreten (siehe Abb. 8 linker Teil). – 2. Drücken Sie die Tasten F2 (schnell) oder F3 (langsam) zur Einstellung des Messintervalls.
  • Seite 110 HT64 4. Benutzen Sie die F2 oder F3 Tasten zur Auswahl von:  Einstellung der Dauer der Aufzeichnung von 1min bis 23h:59min  Einstellung des Messintervalls von 1s bis 59min:59s 5. Drücken Sie die F1 Taste zur Aktivierung der Änderungsfunktionen und die F2 (+) und F3 (>>) Tasten, um die gewünschten Einstellungen durchzuführen.
  • Seite 111 HT64 15. Benutzen Sie die F2 oder F3 Tasten zur Auswahl der folgenden Optionen:  Alle Messungen löschen  alle Snapshots (Messungen) werden gelöscht  Alle Aufzeichnungen löschen  Alle Aufzeichnungen werden gelöscht  Alle Grafiken löschen  Alle Grafiken werden gelöscht 16.
  • Seite 112 HT64 Allgemeine Einstellungen des Gerätes Format – Abb. 15: Einstellungen Menü Format 22. Benutzen Sie die F2 oder F3 Tasten zur Auswahl der folgenden Optionen:  Tastenton  ermöglicht die Aktivierung/Deaktivierung des Tastentons für die Funktionstasten.  Format Zahlen  ermöglicht die Einstellung des Ziffernformates, die im Display angezeigt werden.
  • Seite 113 HT64 Allgemeine Einstellungen des Gerätes Info Gerät – Abb. 17: Anzeige des Menüs Info Gerät 25. Das Gerät zeigt die folgenden Informationen:  Firmware-Version  interne Firmware-Version  Freier Speicherplatz  Prozentsatz-Werte des verfügbaren Speicherraums zum Speichern von Snapshots (Speichern), Aufzeichnungen (Aufz) und Graphen (Graph).
  • Seite 114 HT64 Aufruf der Messungen (Snapshots) im Display Abb. 19: Aufruf der Messungen (Snapshots) im Display 31. Benutzen Sie die F2 oder F3 Tasten zur Auswahl des Symbols Siehe M und drücken “ ” Sie die F1 Taste (siehe Abb. 19 linker Teil).
  • Seite 115 HT64 Help on line auf dem Display Abb. 21: Help on line auf dem Display 40. Benutzen Sie die F2 oder F3 Tasten zur Auswahl des Symbols Hilfe und drücken Sie “ ” die F1 Taste (siehe Abb. 21). 41. Verwenden Sie die F2 (VORIG) oder F3 (NÄCHST) Tasten, um in der kontextuellen On-Line-Hilfe zu surfen.

  • Seite 116: Anweisungen Zum Gebrauch

    HT64 4.4. ANWEISUNGEN ZUM GEBRAUCH 4.4.1. DC, AC+DC Spannungsmessung ACHTUNG Die maximale DC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 117: Ac Spannungsmessung

    HT64 4.4.2. AC Spannungsmessung ACHTUNG Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. Abb.

  • Seite 118: Frequenzmessung Und Duty Cycle-Messung (Tastverhältnis)

    HT64 4.4.3. Frequenzmessung und Duty Cycle-Messung (Tastverhältnis) ACHTUNG Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 119: Widerstandsmessung Und Durchgangsprüfung

    HT64 4.4.4. Widerstandsmessung und Durchgangsprüfung ACHTUNG Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 25: Verwendung des Gerätes für Widerstandsmessung und Durchgangsprüfung 1. Wählen Sie Stellung CAP aus. 2. Verbinden Sie die rote Messleitung mit der VHz%CAPTemp Eingangsbuchse und die schwarze Messleitung mit der COM Eingangsbuchse.

  • Seite 120: Diodenprüfung

    HT64 4.4.5. Diodenprüfung ACHTUNG Entfernen Sie vor jeder Diodenmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 26: Verwendung des Gerätes für Diodenprüfung 1. Wählen Sie Stellung CAP aus. 2. Drücken Sie die F2 (Modus) Taste zur Auswahl der Messung.

  • Seite 121: Kapazitätmessung

    HT64 4.4.6. Kapazitätmessung ACHTUNG Bevor Sie Kapazitätmessungen an Stromkreisen oder Kondensatoren durchführen, trennen Sie die Versorgung des zu messenden Stromkreises ab und entladen Sie alle vorhandenen Kapazitäten. Bei der Verbindung zwischen dem Multimeter und der zu messenden Kapazität, achten Sie auf die richtige Polarität (wenn gefragt).

  • Seite 122: Temperaturmessung Mit K-Fühler

    HT64 4.4.7. Temperaturmessung mit K-Fühler ACHTUNG Entfernen Sie vor jeder Temperaturmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 28: Verwendung des Gerätes für Temperaturmessung 1. Wählen Sie die Stellung Temp°C°F aus. 2. Drücken Sie die F2 (Modus) Taste, bis das Symbol °C oder °F...

  • Seite 123: Dc, Ac+Dc Strommessung Und 4-20Ma% Funktion

    HT64 4.4.8. DC, AC+DC Strommessung und 4-20mA% Funktion ACHTUNG Der maximale DC Eingangsstrom ist 10A (10A Eingang, max. 20A für 30sec) oder 600mA (mAA Eingang). Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Stromgrenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 124: Ac Strommessung

    HT64 4.4.9. AC Strommessung ACHTUNG Der maximale AC Eingangsstrom ist 10A (10A Eingang, max. 20A für 30sec) oder 600mA (mAA Eingang). Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Stromgrenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 125: Wartung Und Pflege

    HT64 5. WARTUNG UND PFLEGE ACHTUNG  Nur Fachleute oder ausgebildete Techniker sollten dieses Wartungs- Verfahren durchführen. Entfernen Sie alle Kabel aus den Eingangs- Anschlüssen, bevor Sie die Wartung durchführen.  Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit. Setzen Sie es nicht direktem Sonnenlicht aus.

  • Seite 126: Wechsel Der Internen Schmelzsicherungen

    HT64 5.2. WECHSEL DER INTERNEN SCHMELZSICHERUNGEN Abb. 32: Wechsel der internen Schmelzsicherungen 1. Drehen Sie den Funktionswahlschalter in die OFF-Stellung und ziehen Sie die Anschlusskabel aus den Eingangsbuchsen. 2. Drehen Sie die Befestigungsschraube des Batteriefachdeckels von Stellung “ ” Stellung und entfernen Sie den Deckel (siehe Abb.

  • Seite 127: Technische Daten

    HT64 6. TECHNISCHE DATEN 6.1. TECHNISCHE EIGENSCHAFTEN Messgenauigkeit kalkuliert als [%Ablesung + (Anz. Ziff*Aufl.] bei 18°C  28°C <75%HR DC Spannung Bereich Auflösung Genauigkeit Eingangswiderstand Überlastschutz 600.0mV 0.1mV (0.1%Abl + 5Ziff) 6.000V 0.001V 60.00V 0.01V 1000VDC/ACrms >10M 600.0V 0.1V (0.2%Abl + 5Ziff) 1000V AC TRMS Spannung Genauigkeit (*)
  • Seite 128 HT64 Diodenprüfung Funktion Teststrom Maximale Spannung mit offenem Kreis <1.5mA 3.2VDC Widerstand und Durchgangsprüfung Bereich Auflösung Genauigkeit Summer Überlastschutz (0.8%Abl + 10Ziff) 600.0 0.1 6.000k 0.001k 60.00k 0.01k (0.8%Abl + 5Ziff) 1000VDC/ACrms <50 600.0k 0.1k 6.000M 0.001M (2.5%Abl + 10Ziff) 60.00M...

  • Seite 129: Bezugsnormen

    HT64 6.1.1. Bezugsnormen Sicherheit: IEC/EN61010-1 EMC: IEC/EN 61326-1 Isolation: Doppelte Isolation Verschmutzungsgrad: Überspannungskategorie: CAT IV 600V, CAT III 1000V Maximale Betriebshöhe: 2000m 6.1.2. Allgemeine Eigenschaften Mechanische Eigenschaften Abmessungen (L x B x H): 175 x 85 x 55mm Gewicht (inklusive Batterie): 400g Stromversorgung Batterietyp:...

  • Seite 130: Service

    HT64 7. SERVICE 7.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie das Gerät gekauft haben.
