Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572
HAUPTMODUL
AO – Analoger Ausgang, 3 Stück AO1, AO3, AO4
Müssen verwendet werden, wenn Frequenzumrichter
oder EC-Motoren eingesetzt werden.
Schließen Sie 24 V an N und L (separate Versorgungsspannung) an.
Vermeiden Sie einen Erdschlussstrom.
– Verwenden Sie doppelt isolierte Transformatoren.
Die sekundäre Seite darf nicht geerdet werden.
0-10 Volt erhalten Sie von den Klemmen Com-AO1,
N-AO3 und N-AO4.
ACHTEN SIE AUF DIE POLARITÄT von N.
(AO3 und AO4 sind galvanisch getrennt, AO1 nicht).
AI – Analoge Eingänge

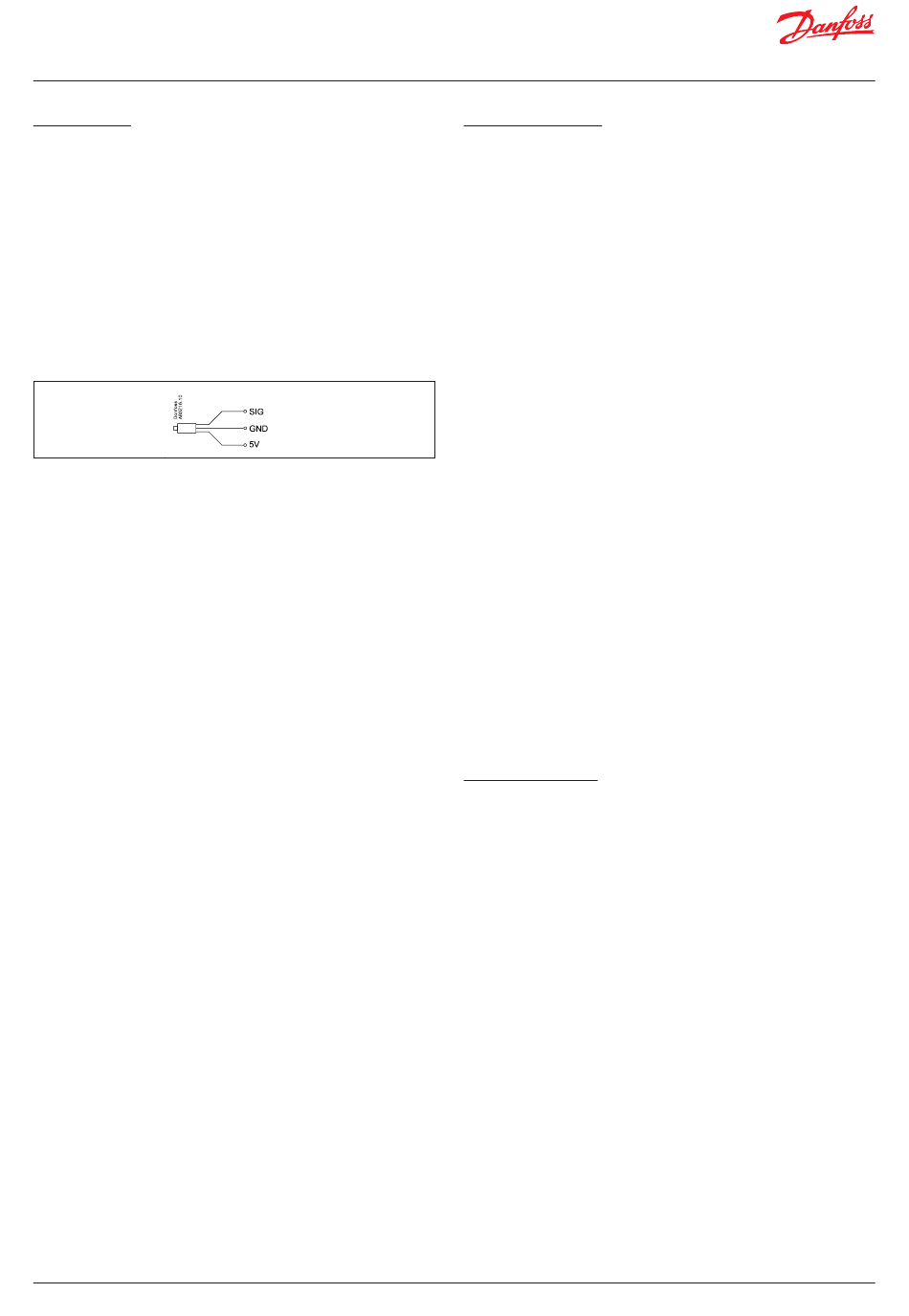

Druckmessumformer, 4 Stück AI1 – AI4
AKS 32R/
AKS 2050/
MBS 8250
Temperaturfühler, 4 Stück AI5 – AI8
• Pt 1000 Ohm, AKS 11 oder AKS 21.
DI – Digitale Schalteingänge, 8 Stück DI1 – DI8
Der Anschluss kann als Ausschalt- oder Unterbrechungsfunktion
erfolgen. Wählen Sie während der Konfiguration, was aktiviert wird.
(DI3 kann als Eingang AUX1 verwendet werden, aber nur bei
Regelung mit 2 MT-Verdichtern).
Spannungsversorgung
24 V AC oder DC Klasse II ist erforderlich.
AK-PC 572
17 VA
EKE 1P
20 VA
CANBUS
Kommunikation zum Hochdruckmodul und Empfängermodul
„L" an „L" und „H"an „H"
Zwischen „H" und „R" muss eine Brücke angeschlossen werden.
AK-PC mit einem Widerstand von 120 Ohm abschließen.
Wenn ein externes Display angeschlossen wird, muss die
Terminierung auch am Display erfolgen. Siehe nächste Seite.
Wichtig!
Um die Kommunikation mit den Erweiterungsmodulen
herzustellen, muss das empfohlene Verfahren angewendet
werden. Siehe nächste Seite.
MODBUS
Das Datenkommunikationskabel muss unbedingt richtig
angeschlossen werden. Siehe separate Dokumentation
Nr. RC8AC ...
Die Terminierung an den Terminierungspunkten beachten.
DO – Digitale Ausgänge, 8 Stück DO1-DO8
DO5 und DO6 sind Halbleiterrelais. Die Ausgänge werden
für den Anschluss eines Bitzer CRII verwendet. Wenn kein
Bitzer CRII angeschlossen wird, kann der Ausgang DO6
für die Aktivierung eines Ölventils verwendet werden.
Die Relais wurden auf vorgegebene Werte heruntergeregelt.
Das Alarmrelais wird im normalen Betrieb aktiviert und fällt bei
Alarmen und ungenügender Spannungsversorgung des Reglers ab.
(DO3 kann als Ausgang AUX1 verwendet werden, aber nur bei
Regelung mit 2 NK-Verdichtern).
28 | BC295045159059de-000301
10-90 % ratiometrisch
HOCHDRUCKMODUL
Versorgungsspannung zum Hochdruckmodul
Die Versorgungsspannung kann vom Hauptmodul
genommen werden.
Batterie
Achten Sie darauf, dass das Ventil schließt, sobald keine
Spannung anliegt.
Schrittmotorventil
FX Ventiltyp CCMT.
Anschluss:
A1 5: WEISS
A2 6: SCHWARZ
B1 7: ROT
B2 8: GRÜN
CANBUS
Datenkommunikation zum Hauptmodul.
Fühlereingänge
• Pt 1000 Ohm, AKS 11 oder AKS 21.
Kontakt Eingang AUX 2
Signal von Ölstand
oder Eingang für Lüfteralarm oder anderen Alarm.
Relaisausgang AUX 2
Aktivierung der Enthitzung (Flüssigkeitseinspritzung, DE-SH)
oder HG-Mitteldruckanhebung.
MODBUS
Datenkommunikation mit anderen Geräten.
Unbedingt darauf achten, das Datenkommunikationskabel
richtig anzuschließen.
Siehe separate Dokumentation Nr. RC8AC ...
Die Terminierung an den Terminierungspunkten beachten.
Geschirmtes Kabel mit verdrilltem Leitungspaar verwenden,
aber die Abschirmung nicht an EKE 1P anschließen.
EMPFÄNGERMODUL
Versorgungsspannung zum Hochdruckmodul
Die Versorgungsspannung kann vom Hauptmodul
genommen werden.
Batterie
Achten Sie darauf, dass das Ventil schließt,
sobald keine Spannung anliegt.
Schrittmotorventil
FX Ventiltyp CCMT.
Anschluss:
A1 5: WEISS
A2 6: SCHWARZ
B1 7: ROT
B2 8: GRÜN
CANBUS
Datenkommunikation zum Hauptmodul.
Dieser Abschnitt muss mit einem 120-Ohm-Widerstand
abgeschlossen werden.
Kontakt Eingang AUX 3
Signal von Wärmerückgewinnung
oder Eingang für Lüfteralarm oder anderen Alarm.
Relaisausgang AUX 3
Aktivierung der Wärmerückgewinnung
oder Ausgang AUX 3 für Enthitzung (Flüssigkeitseinspritzung,
DE-SH) oder HG-Mitteldruckanhebung.
© Danfoss | DCS (vt) | 2021.04
