Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572
Flüssigkeitsnacheinspritzung in die NK-Saugleitung
Diese Funktion steht nur dann zur Verfügung, wenn
ein DO-Ausgang vorhanden ist. In folgenden Fällen
wird die Flüssigkeitsnacheinspritzung geöffnet:
• Die Saugdrucktemperatur ist zu hoch
• Die Druckgastemperatur ist zu hoch
• Flüssigkeitseintritt in den Verdichter muss verhindert werden

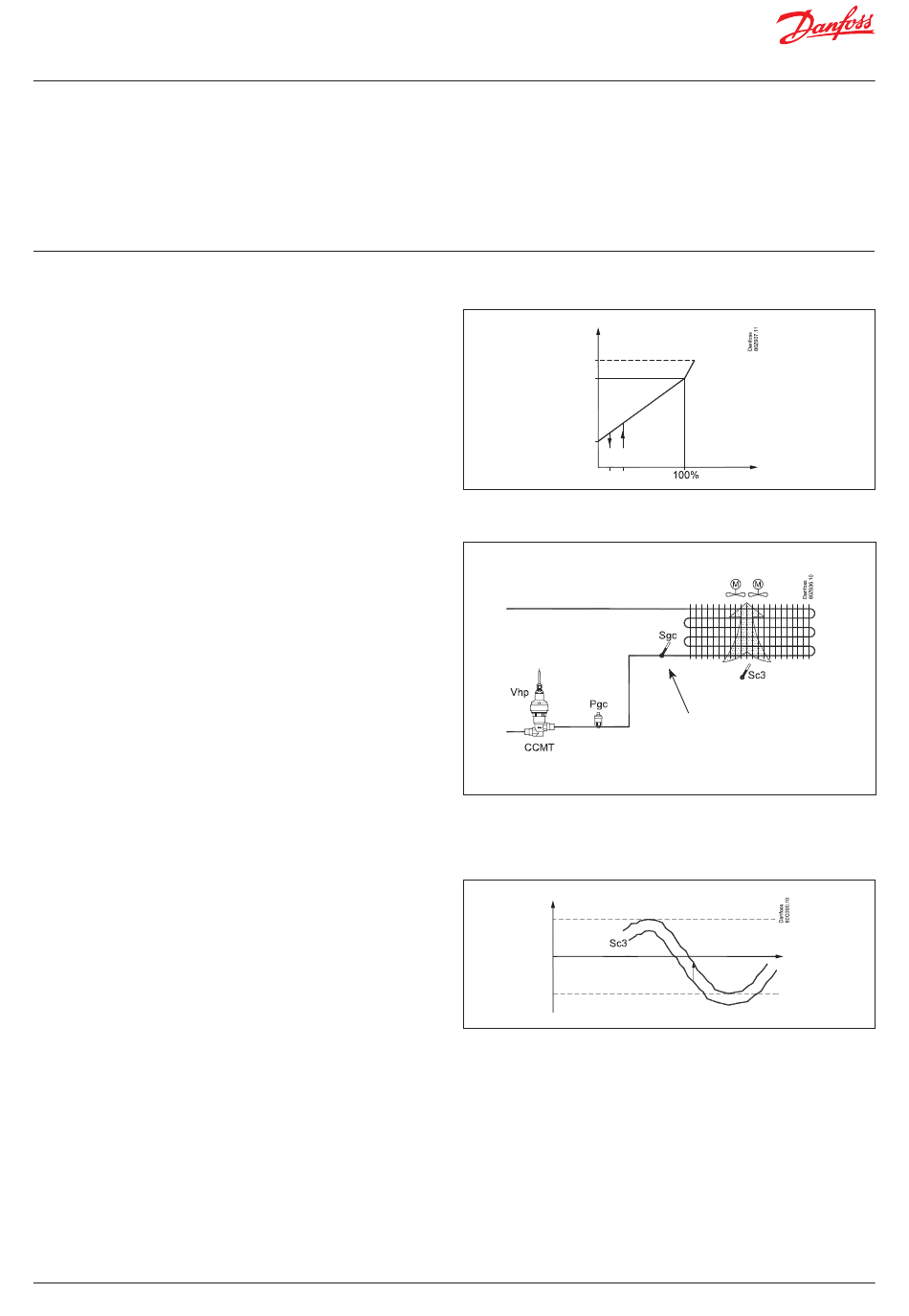

3. Gaskühler
Lüfterregelung
Die Lüfter müssen über den Analogausgang des Reglers
drehzahlgeregelt werden.
EC-Motoren können das Signal 0-10 V direkt verarbeiten.
Während des Nachtbetriebs kann der Geräuschpegel der Lüfter
niedrig gehalten werden. Dies geschieht durch Begrenzung
der Spannung und damit der Drehzahl.
Die Begrenzung wird umgangen, sobald die Sicherheitsfunktion
„Sd max." aktiv ist.
Regelung
Der Regler regelt den Druck im Gaskühler (Verflüssiger),
so dass das System den optimalen COP erreicht.
Der Druck im Gaskühler wird durch das Ventil „Vhp" geregelt.
Die Regelung benötigt Input sowohl von einem
Druckmessumformer Pgc als auch von einem Temperaturfühler
Sgc. Beide müssen im Austritt unmittelbar nach dem Gaskühler
montiert werden.
Bei dem Ventil handelt es sich um ein CCMT-Ventil, das speziell
für die Druckbedingungen in einem transkritischen CO2-System
entwickelt wurde.
Der Öffnungsgrad des Ventils kann sowohl am Schließpunkt
als auch am Öffnungspunkt begrenzt werden.
Maximaler COP
Im normalen Betrieb ohne Übersteuerung hält der Regler
den optimalen Druck im transkritischen Bereich aufrecht.
Sollwert
Zur Regelung werden variable Sollwerte verwendet.
Es muss ein Außentemperaturfühler (Sc3) installiert werden.
Der Fühler muss so positioniert werden, dass er die richtige
Außentemperatur erfasst. Dies bedeutet, dass er vor direkter
Sonneneinstrahlung geschützt und in der Nähe des Luftstroms
des Verflüssigers angebracht werden muss. Im Normalbetrieb
wird er mit einem festen Temperatursollwert von 3 K über der
Außentemperatur geregelt. Der Drucksollwert ist der eingestellte
Wert für die Unterkühlung bei einer Anpassung im unterkritischen
Bereich; er wird bei einer Anpassung im transkritischen Bereich
auf der Grundlage eines optimalen COP justiert.
Der Sollwert bei der Wärmerückgewinnung wird vom Betreiber
festgelegt.
© Danfoss | DCS (vt) | 2021.04
Enthitzer (DE-SH)
Diese Funktion steht nur dann zur Verfügung, wenn
ein DO-Ausgang vorhanden ist. Diese Funktion aktiviert
einen Lüfter, so dass die Temperatur
des Druckgases im TK-Kreislauf gesenkt werden kann:
• Der Lüfter schaltet bei tiefen Außentemperaturen ab
• Der Lüfter schaltet bei zu niedriger NK-Überhitzung ab
EC
[V]
Abs. max.
Max.
Min.
Stopp Start
Sollwert
Verfl.-Leistung
Wichtig
Dieser Fühler muss unmittelbar
am Auslass des Gaskühlers
angebracht werden.
t
BC295045159059de-000301 | 5
