Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572
MODBUS an Modul Bitzer IQ CM-RC-01
Die Kommunikation zu den Modulen Bitzer IQ erfolgt
über das Hochdruckerweiterungsmodul über CAN und
die MODBUS-Schnittstelle. Die angeschlossenen Module
Bitzer IQ werden gescannt, sobald der AK-PC 572 hochfährt
oder der Hauptschalter seinen Zustand geändert hat.
Die Status- und Alarminformationen von den Modulen
Bitzer IQ werden unter jeder Sauggruppe, Menüpunkt
CM-RC-Status und Alarm angezeigt.
Hinweis: Die MODBUS-Schnittstelle am AK-PC 572 kann
für die Frontend-Kommunikation verwendet werden.
MODBUS-Einstellungen
Die MODBUS-Kommunikation des Hochdruckmoduls ist
für die Baudrate von 19.200 kbps und 8 Bits, gerade Parität
und 1 Stoppbit konfiguriert. (19200, 8E1). Alle Module Bitzer IQ
müssen mit derselben BUS-Einstellung konfiguriert werden.
Adressen der Module Bitzer IQ
DIE MODBUS-ADRESSEN können unter Netzwerk
für jede Verdichtergruppe konfiguriert werden.
MODBUS-Adressen Standard-IQ-Modul: NK-Gruppe: 10;
und TK-Gruppe: 20.
Hinweis: Wenn mehr als ein Bitzer IQ-Modul in derselben
Gruppe angeschlossen ist, muss die zweite Adresse der
ersten Adresse folgen. Beispiel: Wenn die erste Adresse in
der NK-Gruppe 10 ist, muss die zweite 11 sein; wenn die erste
Adresse in der NK-Gruppe 20 ist, muss die zweite 21 sein.
Empfohlene Einstellungen für Bitzer IQ
Es wird empfohlen, die „Timeout-Funktion der Modbus-Regelung"
auf „Stopp" Verdichter und „Timeout der MODBUS-Regelung"
auf 60 s zu konfigurieren.
Die AK-PC 572-Anwendung überwacht die MODBUS-
Kommunikation und löst einen Alarm und eine interne
Sicherheitsabschaltung des Verdichters aus, wenn die
Kommunikation beendet ist.

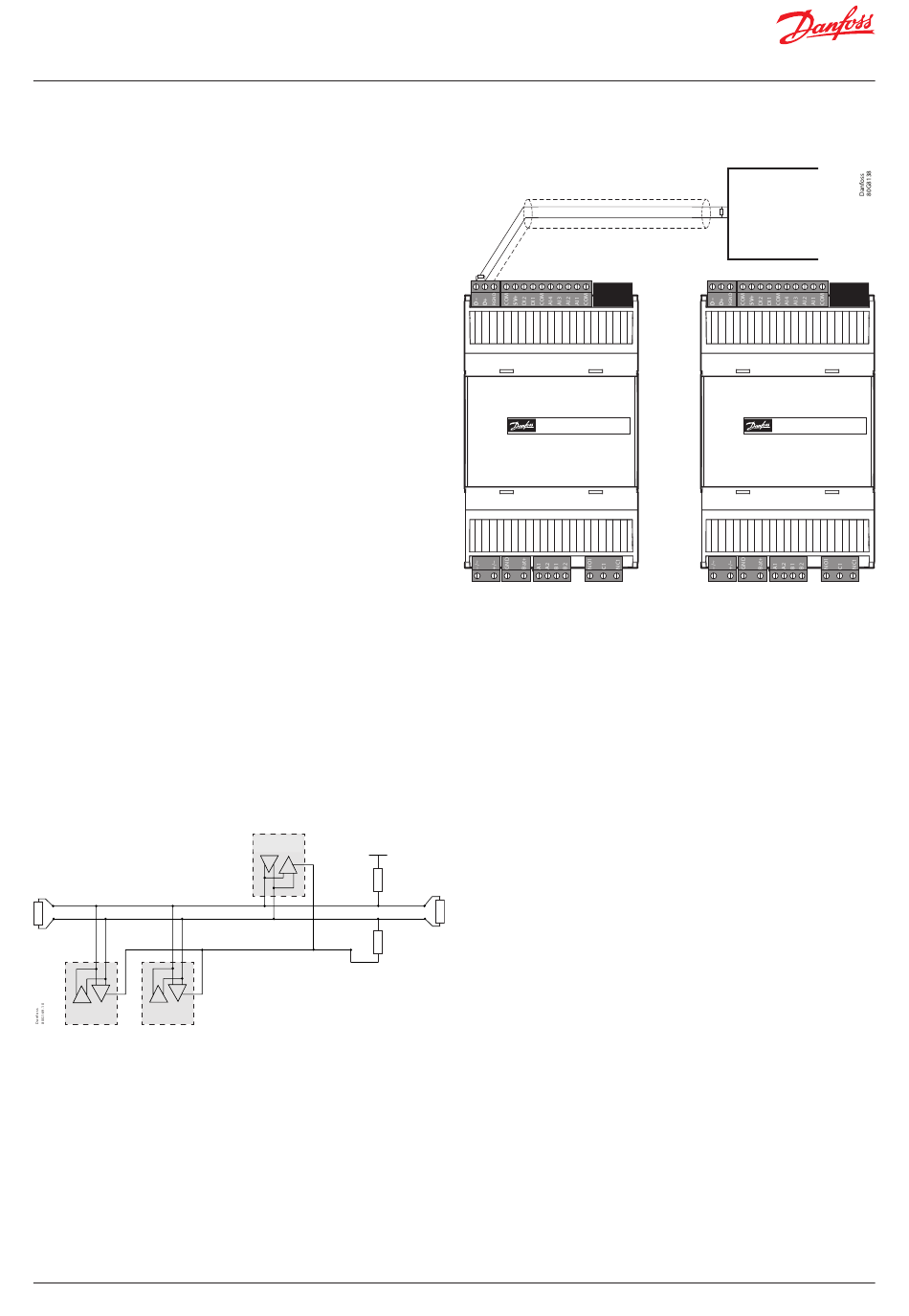

MODBUS-Anschluss an Bitzer IQ-Module:
LT
Balanced Pair
Symmetrisches Paar
R
R
D
D
Slave 1
Slave 2
Details zur MODBUS-Kommunikation sind dem Dokument
„Installationsanleitung EKD/EIM-Datenkommunikation
MODbus RS 485 RTU" zu entnehmen.
Im Netzwerk müssen immer zwei Terminierungen (jeweils eine
an jedem BUS-Ende) vorhanden sein. Die Leitungsterminierung
kann durch Anschluss eines Widerstands mit 120 Ohm zwischen
D+ und D- installiert werden.
© Danfoss | DCS (vt) | 2021.04
Master
5V
Führungsregler
D
R
„Pull-up"
Pull up
D+
D–
„Pull-down"
Pull down
Gemeinsam
Common
Anschluss an Bitzer IQ-Module
Hinweis: Die Abschirmung (Ablauf ) darf nur an einem der Module
angeschlossen werden.
Twisted pair (Verdrillte Adern)
120 Ω
High Pressure - HP
Hochdruck – HD
EKE 1P
Die Abbildung oben zeigt die richtige Leitungsterminierung für
das RS-485-Netzwerk. Die „Pullup"- und „Pulldown"-Widerstände
sind im AK-PC 572 integriert.
LT
CM-RC-01
120 Ω
D-
Twisted pair
D+
CAN RJ
Sammler
Receiver
EKE 1P
BC295045159059de-000301 | 25
CAN RJ
