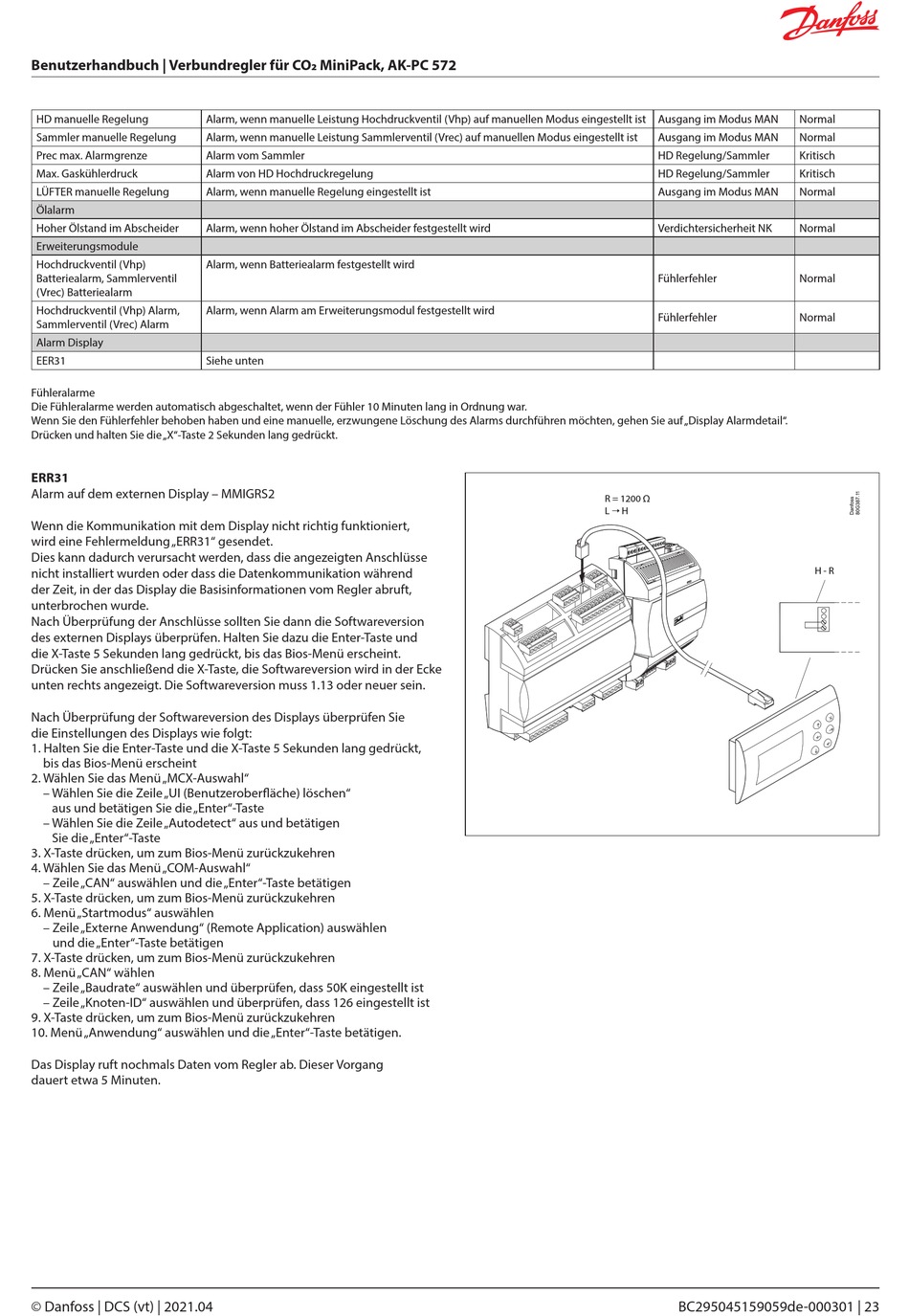

Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572
HD manuelle Regelung
Sammler manuelle Regelung
Prec max. Alarmgrenze
Max. Gaskühlerdruck
LÜFTER manuelle Regelung
Ölalarm
Hoher Ölstand im Abscheider
Erweiterungsmodule
Hochdruckventil (Vhp)
Batteriealarm, Sammlerventil
(Vrec) Batteriealarm
Hochdruckventil (Vhp) Alarm,
Sammlerventil (Vrec) Alarm
Alarm Display
EER31
Fühleralarme
Die Fühleralarme werden automatisch abgeschaltet, wenn der Fühler 10 Minuten lang in Ordnung war.
Wenn Sie den Fühlerfehler behoben haben und eine manuelle, erzwungene Löschung des Alarms durchführen möchten, gehen Sie auf „Display Alarmdetail".
Drücken und halten Sie die „X"-Taste 2 Sekunden lang gedrückt.
ERR31
Alarm auf dem externen Display – MMIGRS2
Wenn die Kommunikation mit dem Display nicht richtig funktioniert,
wird eine Fehlermeldung „ERR31" gesendet.
Dies kann dadurch verursacht werden, dass die angezeigten Anschlüsse
nicht installiert wurden oder dass die Datenkommunikation während
der Zeit, in der das Display die Basisinformationen vom Regler abruft,
unterbrochen wurde.
Nach Überprüfung der Anschlüsse sollten Sie dann die Softwareversion
des externen Displays überprüfen. Halten Sie dazu die Enter-Taste und
die X-Taste 5 Sekunden lang gedrückt, bis das Bios-Menü erscheint.
Drücken Sie anschließend die X-Taste, die Softwareversion wird in der Ecke
unten rechts angezeigt. Die Softwareversion muss 1.13 oder neuer sein.
Nach Überprüfung der Softwareversion des Displays überprüfen Sie
die Einstellungen des Displays wie folgt:
1. Halten Sie die Enter-Taste und die X-Taste 5 Sekunden lang gedrückt,
bis das Bios-Menü erscheint
2. Wählen Sie das Menü „MCX-Auswahl"
– Wählen Sie die Zeile „UI (Benutzeroberfläche) löschen"
aus und betätigen Sie die „Enter"-Taste
– Wählen Sie die Zeile „Autodetect" aus und betätigen
Sie die „Enter"-Taste
3. X-Taste drücken, um zum Bios-Menü zurückzukehren
4. Wählen Sie das Menü „COM-Auswahl"
– Zeile „CAN" auswählen und die „Enter"-Taste betätigen
5. X-Taste drücken, um zum Bios-Menü zurückzukehren
6. Menü „Startmodus" auswählen
– Zeile „Externe Anwendung" (Remote Application) auswählen
und die „Enter"-Taste betätigen
7. X-Taste drücken, um zum Bios-Menü zurückzukehren
8. Menü „CAN" wählen
– Zeile „Baudrate" auswählen und überprüfen, dass 50K eingestellt ist
– Zeile „Knoten-ID" auswählen und überprüfen, dass 126 eingestellt ist
9. X-Taste drücken, um zum Bios-Menü zurückzukehren
10. Menü „Anwendung" auswählen und die „Enter"-Taste betätigen.
Das Display ruft nochmals Daten vom Regler ab. Dieser Vorgang
dauert etwa 5 Minuten.
© Danfoss | DCS (vt) | 2021.04
Alarm, wenn manuelle Leistung Hochdruckventil (Vhp) auf manuellen Modus eingestellt ist Ausgang im Modus MAN
Alarm, wenn manuelle Leistung Sammlerventil (Vrec) auf manuellen Modus eingestellt ist
Alarm vom Sammler
Alarm von HD Hochdruckregelung
Alarm, wenn manuelle Regelung eingestellt ist
Alarm, wenn hoher Ölstand im Abscheider festgestellt wird
Alarm, wenn Batteriealarm festgestellt wird
Alarm, wenn Alarm am Erweiterungsmodul festgestellt wird
Siehe unten
Ausgang im Modus MAN
HD Regelung/Sammler
HD Regelung/Sammler
Ausgang im Modus MAN
Verdichtersicherheit NK
Fühlerfehler
Fühlerfehler
R = 1200 Ω
R = 1200Ω
L  H
L→H
BC295045159059de-000301 | 23
Normal
Normal
Kritisch
Kritisch
Normal
Normal
Normal
Normal
H - R
H - R
