5
Mechanische Installation
Grundgeräte im Leistungsbereich 3 ... 22 kW
Montage in Durchstoß−Technik (thermische Separierung)
5.3.2

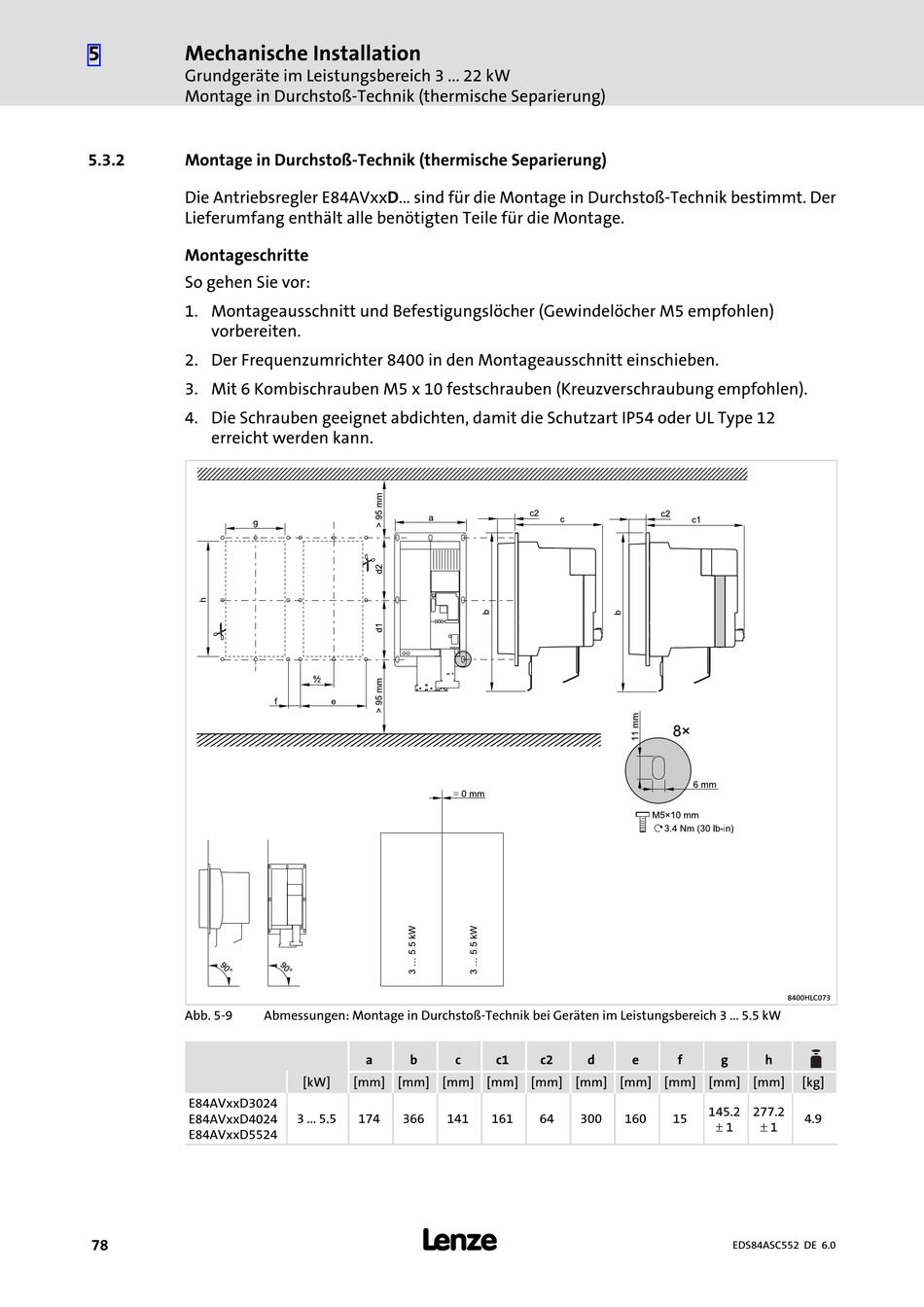

Montage in Durchstoß−Technik (thermische Separierung)
Die Antriebsregler E84AVxxD... sind für die Montage in Durchstoß−Technik bestimmt. Der
Lieferumfang enthält alle benötigten Teile für die Montage.
Montageschritte
So gehen Sie vor:
1. Montageausschnitt und Befestigungslöcher (Gewindelöcher M5 empfohlen)
vorbereiten.
2. Der Frequenzumrichter 8400 in den Montageausschnitt einschieben.
3. Mit 6 Kombischrauben M5 x 10 festschrauben (Kreuzverschraubung empfohlen).
4. Die Schrauben geeignet abdichten, damit die Schutzart IP54 oder UL Type 12
erreicht werden kann.
Abb. 5−9
E84AVxxD3024
E84AVxxD4024
E84AVxxD5524
78
Abmessungen: Montage in Durchstoß−Technik bei Geräten im Leistungsbereich 3 ... 5.5 kW
a
b
[kW]
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
3 ... 5.5
174
366
l
c
c1
c2
d
141
161
64
300
8400HLC073
e
f
g
h
145.2
277.2
160
15
± 1
± 1
EDS84ASC552 DE 6.0
[kg]
4.9
