6
Elektrische Installation
Steueranschlüsse HighLine C
Externe Versorgungsspannung 24 V
X4

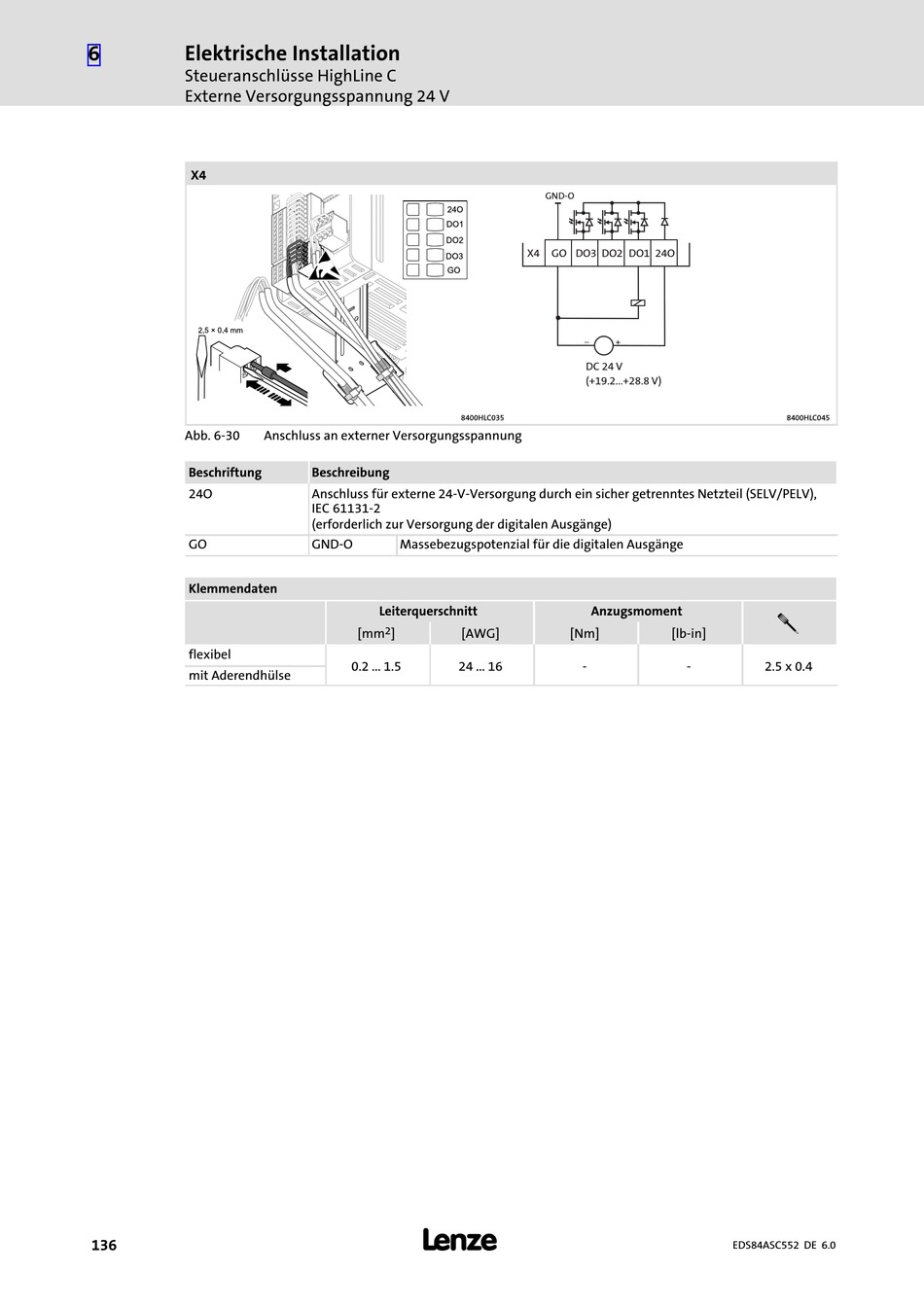

Abb. 6−30
Beschriftung
24O
GO
Klemmendaten
flexibel
mit Aderendhülse
136
Anschluss an externer Versorgungsspannung
Beschreibung
Anschluss für externe 24−V−Versorgung durch ein sicher getrenntes Netzteil (SELV/PELV),
IEC 61131−2
(erforderlich zur Versorgung der digitalen Ausgänge)
GND−O
Massebezugspotenzial für die digitalen Ausgänge
Leiterquerschnitt
2
[mm
]
0.2 ... 1.5
l
GND-O
X4
GO
DO3
DO2
DO1
DC 24 V
(+19.2...+28.8 V)
8400HLC035
Anzugsmoment
[AWG]
[Nm]
24 ... 16
24O
8400HLC045
!
[lb−in]
2.5 x 0.4
EDS84ASC552 DE 6.0
