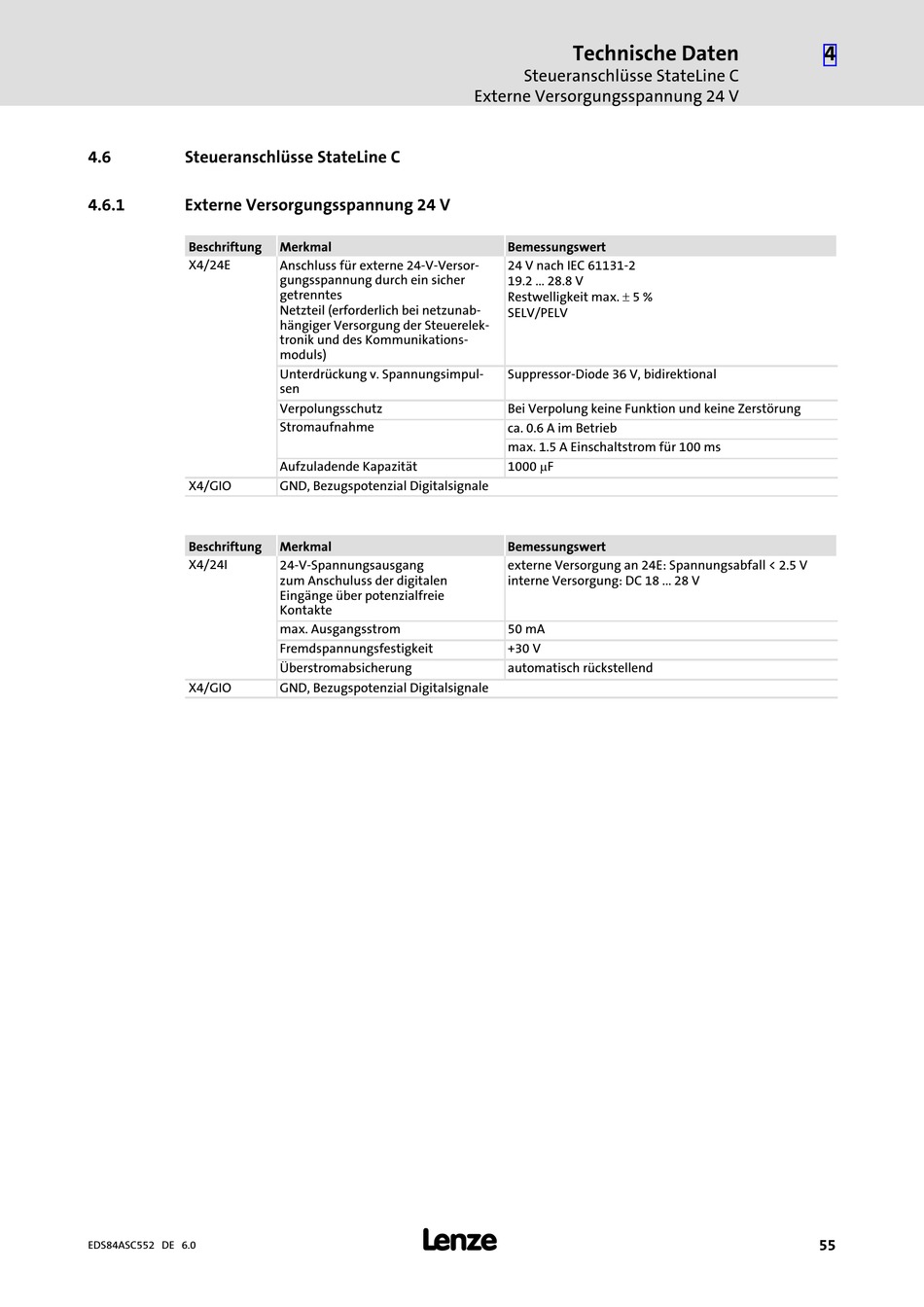

4.6
Steueranschlüsse StateLine C
4.6.1
Externe Versorgungsspannung 24 V
Beschriftung
X4/24E
X4/GIO
Beschriftung
X4/24I
X4/GIO
EDS84ASC552 DE 6.0
Merkmal
Anschluss für externe 24−V−Versor-
gungsspannung durch ein sicher
getrenntes
Netzteil (erforderlich bei netzunab-
hängiger Versorgung der Steuerelek-
tronik und des Kommunikations-
moduls)
Unterdrückung v. Spannungsimpul-
sen
Verpolungsschutz
Stromaufnahme
Aufzuladende Kapazität
GND, Bezugspotenzial Digitalsignale
Merkmal
24−V−Spannungsausgang
zum Anschuluss der digitalen
Eingänge über potenzialfreie
Kontakte
max. Ausgangsstrom
Fremdspannungsfestigkeit
Überstromabsicherung
GND, Bezugspotenzial Digitalsignale
l
Technische Daten
Steueranschlüsse StateLine C
Externe Versorgungsspannung 24 V
Bemessungswert
24 V nach IEC 61131−2
19.2 ... 28.8 V
Restwelligkeit max. ± 5 %
SELV/PELV
Suppressor−Diode 36 V, bidirektional
Bei Verpolung keine Funktion und keine Zerstörung
ca. 0.6 A im Betrieb
max. 1.5 A Einschaltstrom für 100 ms
1000 mF
Bemessungswert
externe Versorgung an 24E: Spannungsabfall < 2.5 V
interne Versorgung: DC 18 ... 28 V
50 mA
+30 V
automatisch rückstellend
4
55
