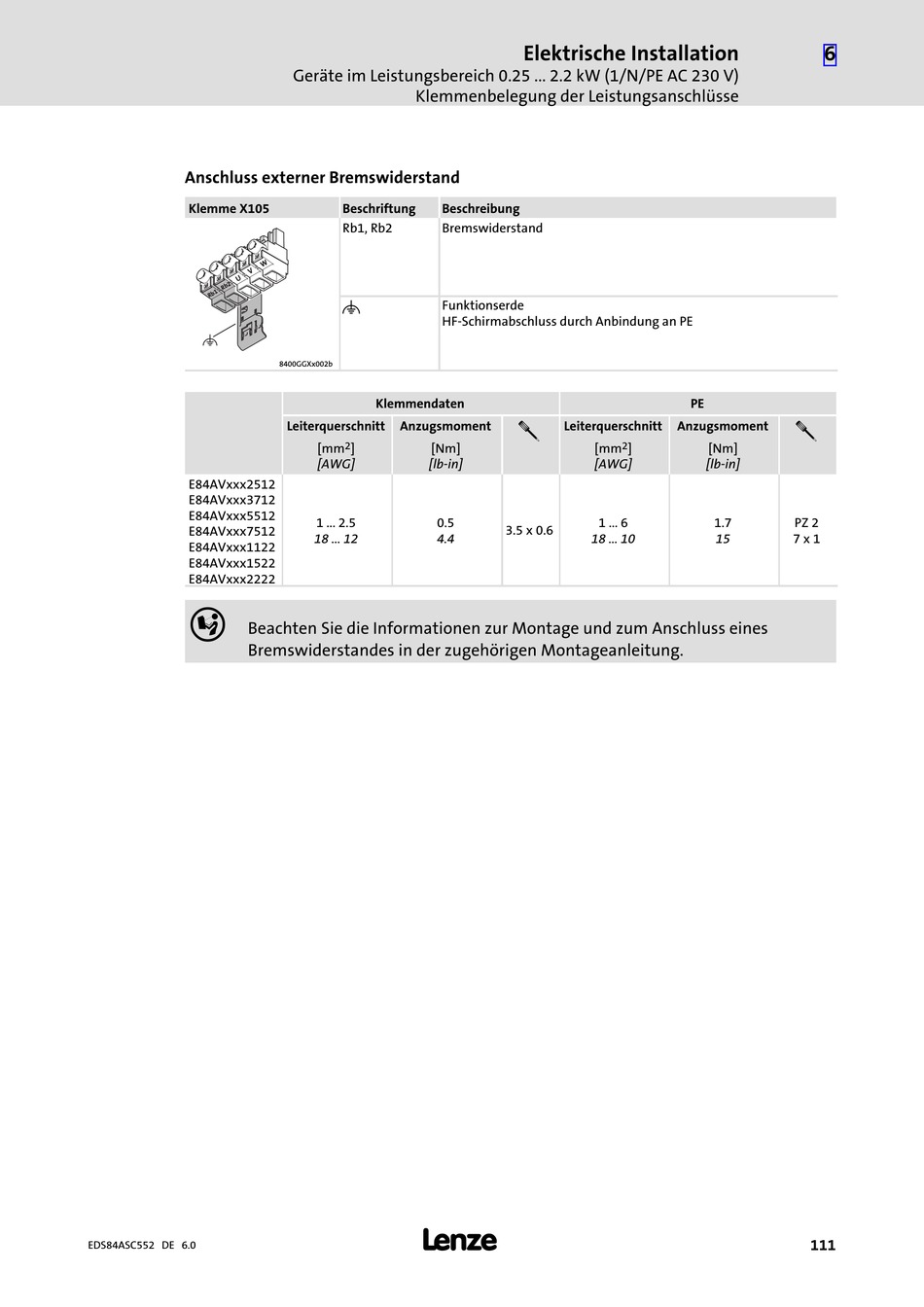

Anschluss externer Bremswiderstand
Klemme X105
"
E84AVxxx2512
E84AVxxx3712
E84AVxxx5512
E84AVxxx7512
E84AVxxx1122
E84AVxxx1522
E84AVxxx2222
,
Beachten Sie die Informationen zur Montage und zum Anschluss eines
Bremswiderstandes in der zugehörigen Montageanleitung.
EDS84ASC552 DE 6.0
Geräte im Leistungsbereich 0.25 ... 2.2 kW (1/N/PE AC 230 V)
Klemmenbelegung der Leistungsanschlüsse
Beschriftung
Beschreibung
Rb1, Rb2
Bremswiderstand
"
Funktionserde
HF−Schirmabschluss durch Anbindung an PE
8400GGXx002b
Klemmendaten
Leiterquerschnitt
Anzugsmoment
2
[mm
]
[Nm]
[AWG]
[lb−in]
1 ... 2.5
0.5
18 ... 12
4.4
l
Elektrische Installation
!
Leiterquerschnitt
Anzugsmoment
2
[mm
]
[AWG]
1 ... 6
3.5 x 0.6
18 ... 10
6
PE
!
[Nm]
[lb−in]
1.7
PZ 2
15
7 x 1
111
