EMV−gerechte Installation (Aufbau des CE−typischen Antriebssystems)
Umsetzen in die Praxis
PE
PES

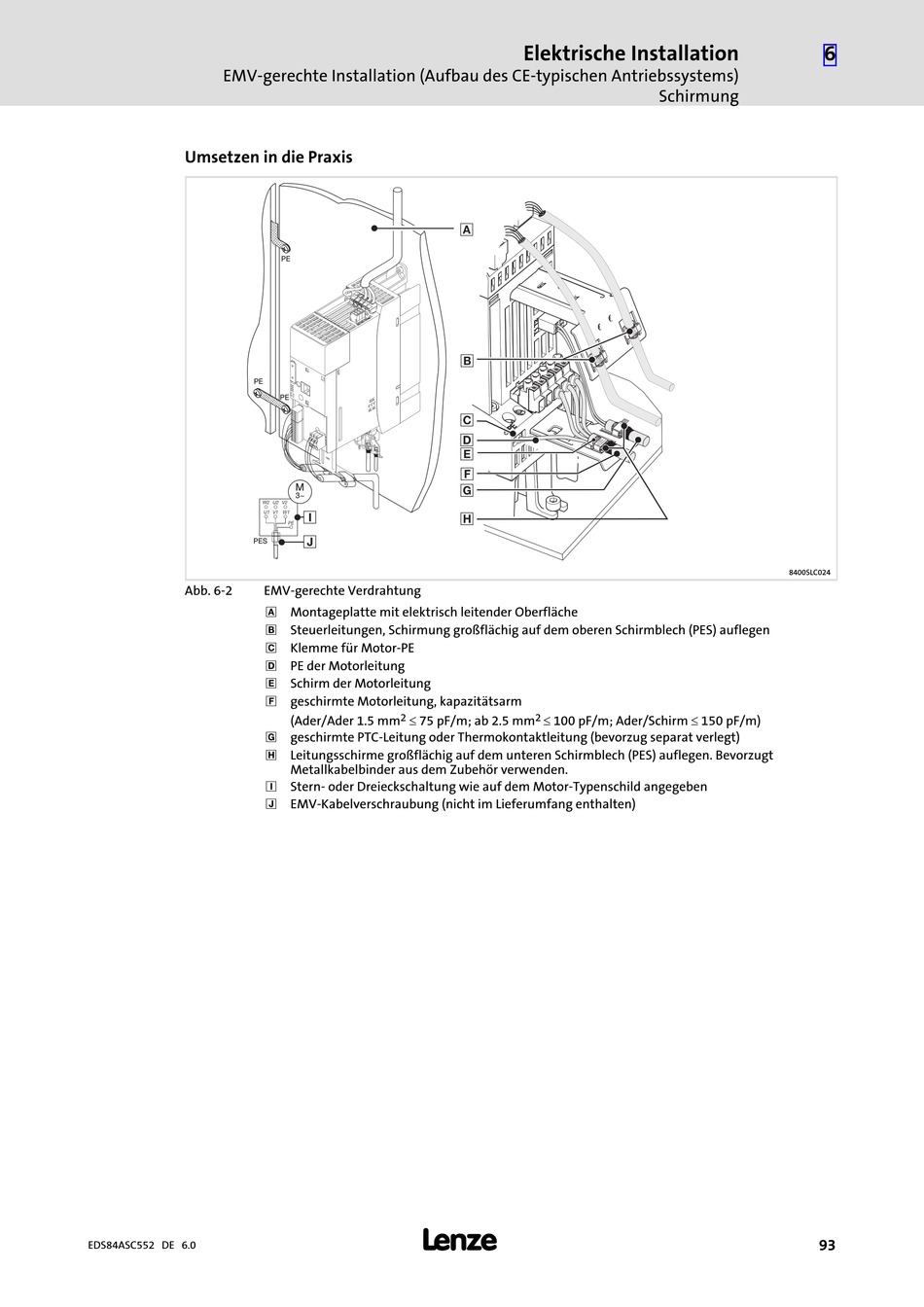

Abb. 6−2
EDS84ASC552 DE 6.0
PE
PE
M
3~
8
9
EMV−gerechte Verdrahtung
0
Montageplatte mit elektrisch leitender Oberfläche
1
Steuerleitungen, Schirmung großflächig auf dem oberen Schirmblech (PES) auflegen
2
Klemme für Motor−PE
3
PE der Motorleitung
4
Schirm der Motorleitung
5
geschirmte Motorleitung, kapazitätsarm
£ 75 pF/m; ab 2.5 mm
2
(Ader/Ader 1.5 mm
6
geschirmte PTC−Leitung oder Thermokontaktleitung (bevorzug separat verlegt)
7
Leitungsschirme großflächig auf dem unteren Schirmblech (PES) auflegen. Bevorzugt
Metallkabelbinder aus dem Zubehör verwenden.
8
Stern− oder Dreieckschaltung wie auf dem Motor−Typenschild angegeben
9
EMV-Kabelverschraubung (nicht im Lieferumfang enthalten)
l
Elektrische Installation
0
1
2
3
4
5
6
7
£ 100 pF/m; Ader/Schirm £ 150 pF/m)
2
6
Schirmung
8400SLC024
