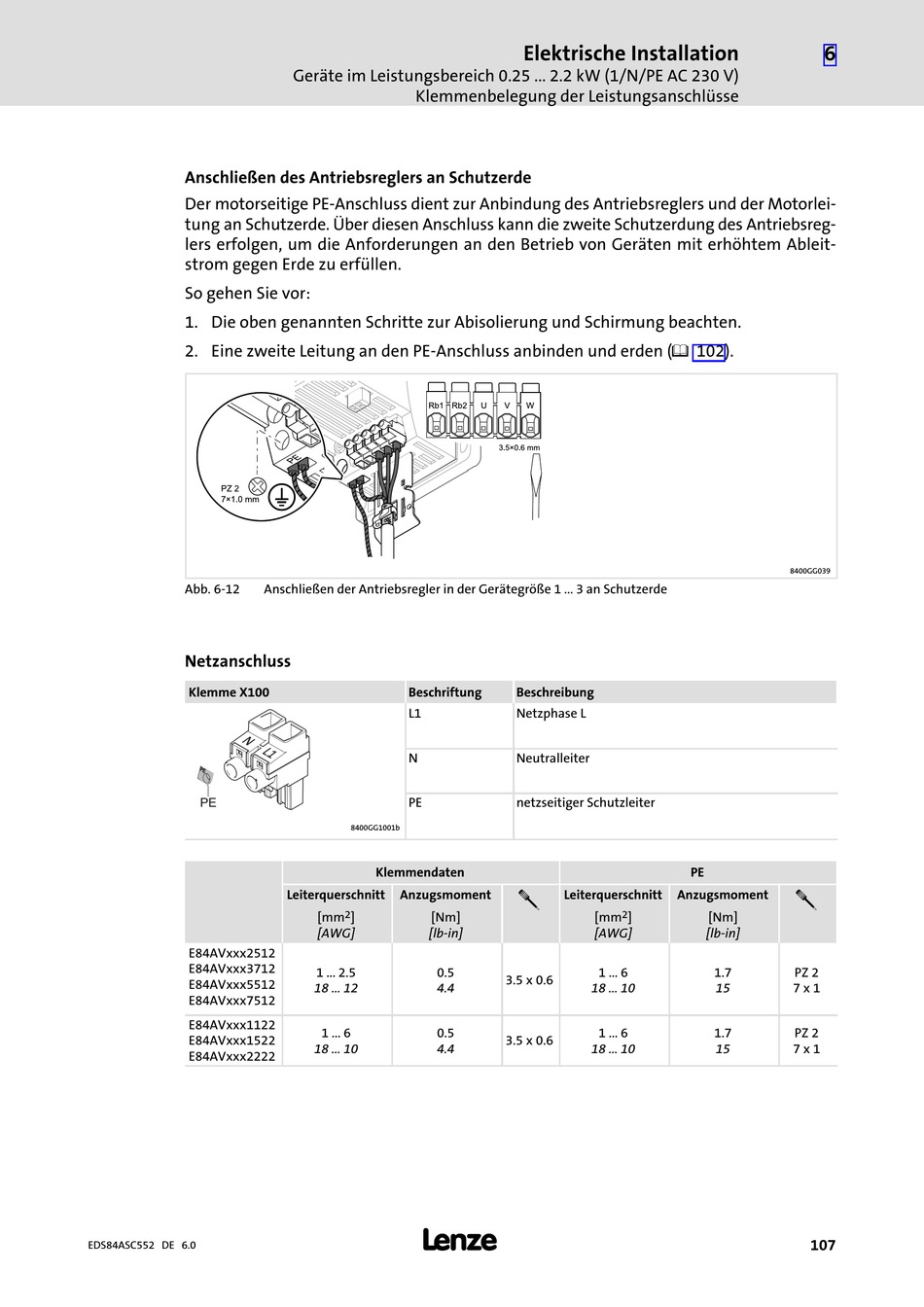

Anschließen des Antriebsreglers an Schutzerde
Der motorseitige PE−Anschluss dient zur Anbindung des Antriebsreglers und der Motorlei-
tung an Schutzerde. Über diesen Anschluss kann die zweite Schutzerdung des Antriebsreg-
lers erfolgen, um die Anforderungen an den Betrieb von Geräten mit erhöhtem Ableit-
strom gegen Erde zu erfüllen.
So gehen Sie vor:
1. Die oben genannten Schritte zur Abisolierung und Schirmung beachten.
2. Eine zweite Leitung an den PE−Anschluss anbinden und erden (¶ 102).
Abb. 6−12
Netzanschluss
Klemme X100
PE
E84AVxxx2512
E84AVxxx3712
E84AVxxx5512
E84AVxxx7512
E84AVxxx1122
E84AVxxx1522
E84AVxxx2222
EDS84ASC552 DE 6.0
Geräte im Leistungsbereich 0.25 ... 2.2 kW (1/N/PE AC 230 V)
Klemmenbelegung der Leistungsanschlüsse
Anschließen der Antriebsregler in der Gerätegröße 1 ... 3 an Schutzerde
Beschriftung
L1
N
PE
8400GG1001b
Klemmendaten
Leiterquerschnitt
Anzugsmoment
2
[mm
]
[Nm]
[AWG]
[lb−in]
1 ... 2.5
0.5
18 ... 12
4.4
1 ... 6
0.5
18 ... 10
4.4
l
Elektrische Installation
Beschreibung
Netzphase L
Neutralleiter
netzseitiger Schutzleiter
!
Leiterquerschnitt
Anzugsmoment
2
[mm
]
[AWG]
1 ... 6
3.5 x 0.6
18 ... 10
1 ... 6
3.5 x 0.6
18 ... 10
6
8400GG039
PE
!
[Nm]
[lb−in]
1.7
PZ 2
15
7 x 1
1.7
PZ 2
15
7 x 1
107
