6

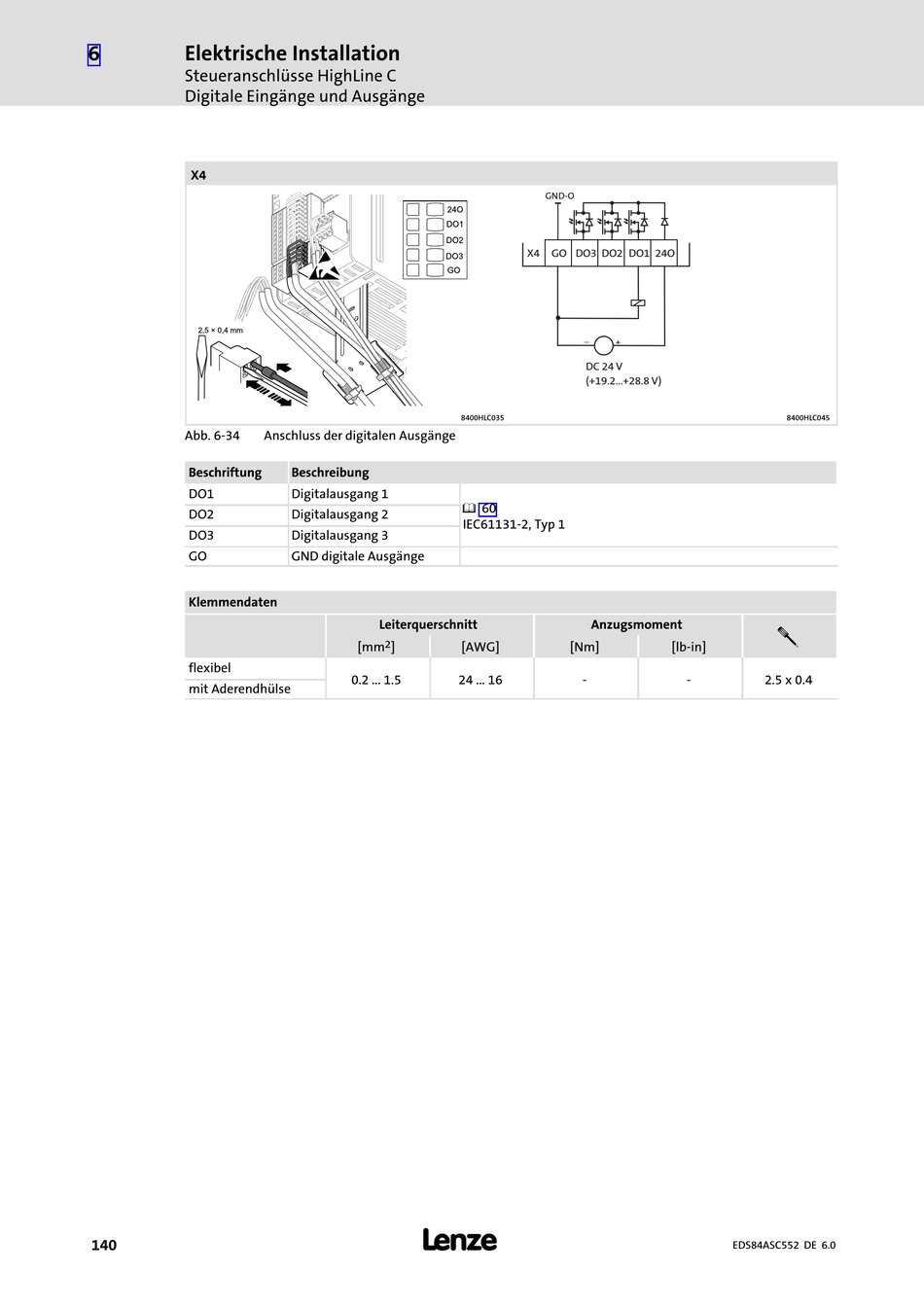

Elektrische Installation
Steueranschlüsse HighLine C
Digitale Eingänge und Ausgänge
X4
Abb. 6−34
Beschriftung
DO1
DO2
DO3
GO
Klemmendaten
flexibel
mit Aderendhülse
140
Anschluss der digitalen Ausgänge
Beschreibung
Digitalausgang 1
Digitalausgang 2
Digitalausgang 3
GND digitale Ausgänge
Leiterquerschnitt
2
[mm
]
0.2 ... 1.5
l
GND-O
X4
GO
DO3
DO2
DO1
DC 24 V
(+19.2...+28.8 V)
8400HLC035
^ 60
IEC61131−2, Typ 1
Anzugsmoment
[AWG]
[Nm]
24 ... 16
−
24O
8400HLC045
!
[lb−in]
−
2.5 x 0.4
EDS84ASC552 DE 6.0
