Umgebungsbedingungen
Für die Umgebungstemperatur der Antriebsregler gelten weiterhin die
ƒ
Bemessungsdaten und die Deratingfaktoren bei erhöhter Temperatur.
Temperatur an der Kühlplatte des Antriebsreglers: Maximal 75 °C.
ƒ
)
Hinweis!
ƒ

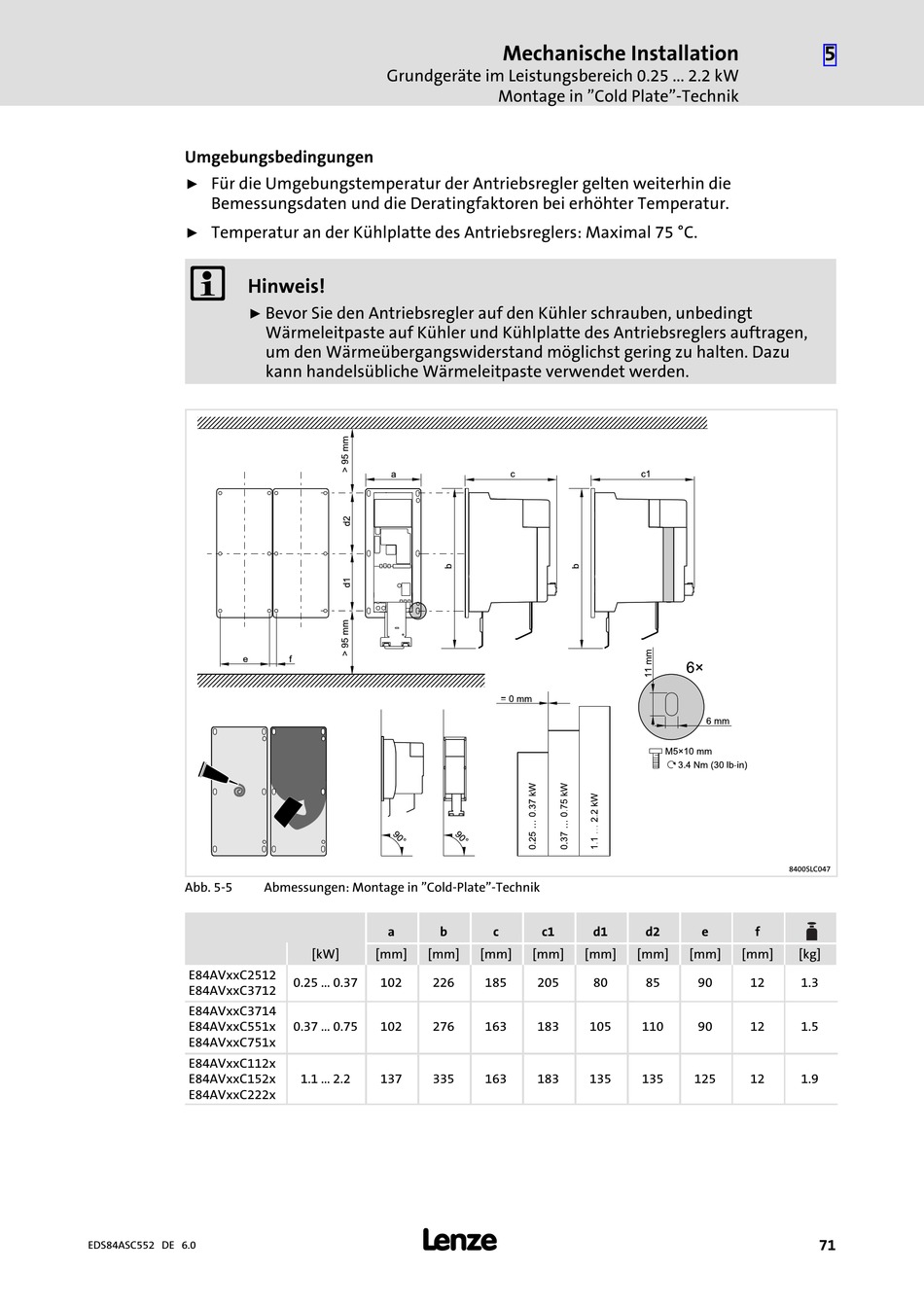

Abb. 5−5
E84AVxxC2512
E84AVxxC3712
E84AVxxC3714
E84AVxxC551x
E84AVxxC751x
E84AVxxC112x
E84AVxxC152x
E84AVxxC222x
EDS84ASC552 DE 6.0
Grundgeräte im Leistungsbereich 0.25 ... 2.2 kW
Bevor Sie den Antriebsregler auf den Kühler schrauben, unbedingt
Wärmeleitpaste auf Kühler und Kühlplatte des Antriebsreglers auftragen,
um den Wärmeübergangswiderstand möglichst gering zu halten. Dazu
kann handelsübliche Wärmeleitpaste verwendet werden.
Abmessungen: Montage in "Cold−Plate"−Technik
a
[kW]
[mm]
[mm]
0.25 ... 0.37
102
226
0.37 ... 0.75
102
276
1.1 ... 2.2
137
335
l
Mechanische Installation
Montage in "Cold Plate"−Technik
b
c
c1
d1
[mm]
[mm]
[mm]
185
205
80
163
183
105
163
183
135
8400SLC047
d2
e
f
[mm]
[mm]
[mm]
[kg]
85
90
12
1.3
110
90
12
1.5
135
125
12
1.9
5
71
