Montage
7.3.4
Direkte Montage
26
Flexibler Positionssensor FPS
Für die Greifer der Baugrößen MPG-plus 25-32 sind spezi-
elle Greifer-Versionen erhältlich, die für den Anbau des Po-
sitionssensors FPS-S13 vorbereitet sind.
Bei diesen Greifern wird der Positionssensor FPS-S13
direkt auf den Greifer montiert.
Zur Montage des flexiblen Positionssensors FPS-S13 am
Greifer MPG-plus 40 muss ein Anbausatz am Greifer mon-
tiert werden. Dieser Anbausatz ist bei SCHUNK erhältlich.
Bestellbare Typen (siehe Katalog).
3

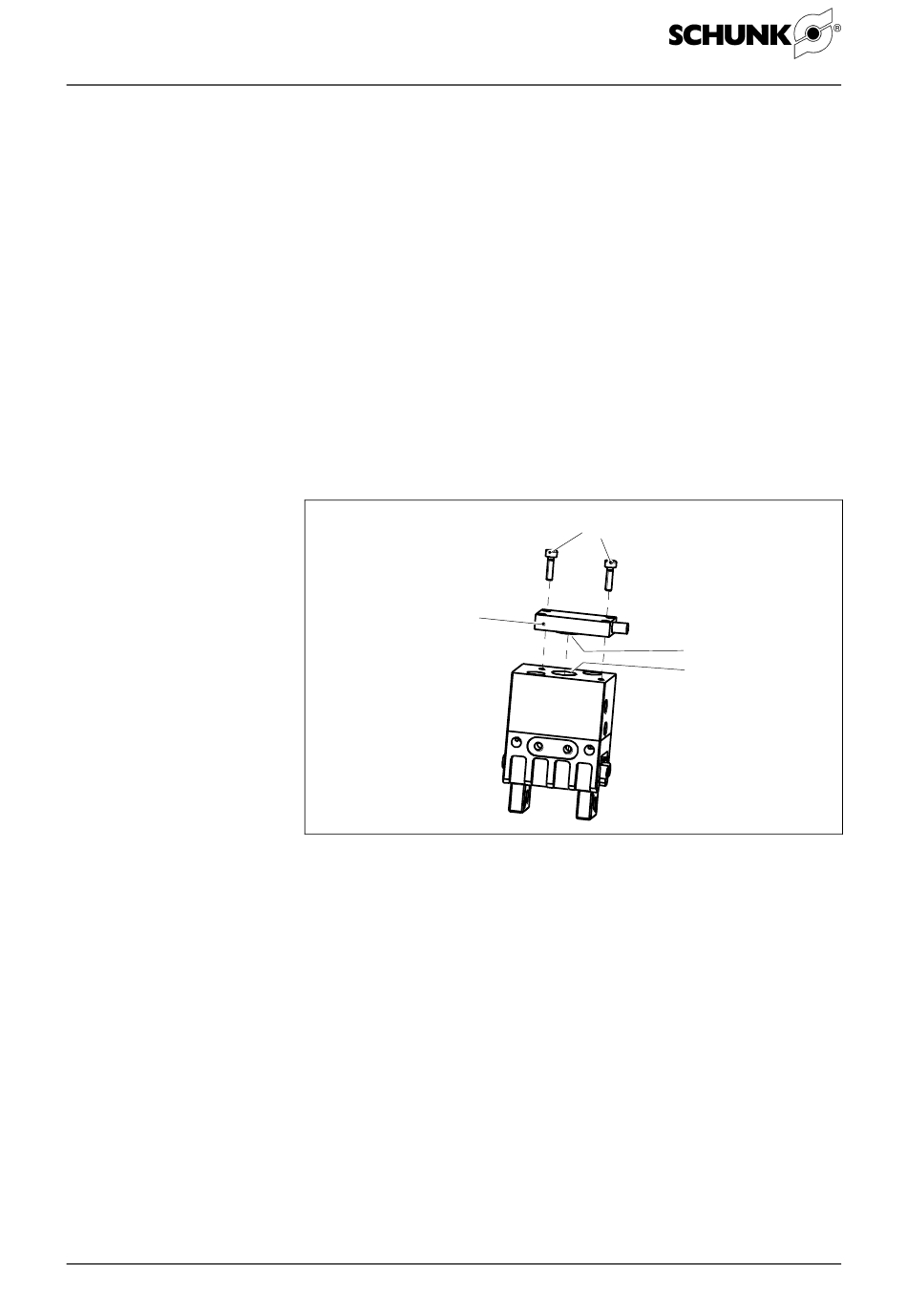

Abb. 16 FPS-Version MPG-plus 20-32
1. Die aktive Sensorfläche (kreisförmige Erhöhung (1)) in
der dafür vorgesehenen Aussparung im Gehäuse (2)
positionieren.
2. Positionssensor FPS-S13 (3) mit den beiden Schrauben
(4) befestigen (max. Anzugsmoment 1 Ncm).
4
1
2
02.03/MPG-plus/389215/de
