Montage
7.2
14
Luftanschlüsse
WARNUNG
Verletzungsgefahr bei unerwarteten Bewegungen der
Maschine/Anlage!
 Energieversorgung abschalten. Sicherstellen, dass im
System keine Restenergie mehr vorhanden ist.
ACHTUNG
Bei Überschreitung der max. zulässigen Masse pro Auf-
satzbacke:
 Am Modul Drosselverschraubungen anbringen.
Hinweis
Anforderungen an die Luftversorgung beachten
(siehe Kapitel 6, Seite 12).
 Nur die benötigten Luftanschlüsse öffnen.
 Nicht benötigte Luftanschlüsse mit den Verschluss-
schrauben aus dem Beipack verschließen.
 Bei schlauchlosem Direktanschluss die zwei O-Ringe
aus dem Beipack verwenden.

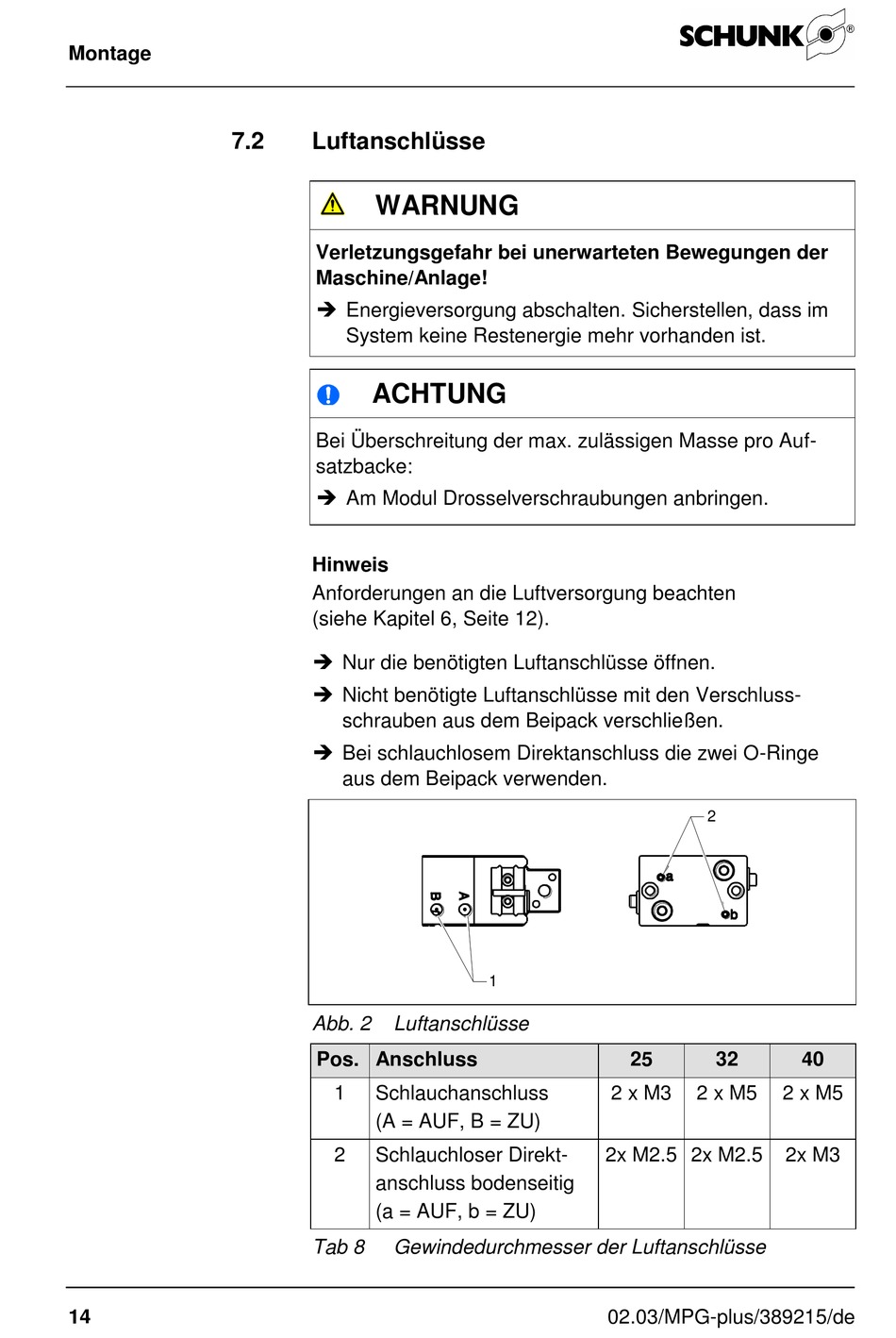

Abb. 2 Luftanschlüsse
Pos. Anschluss
1 Schlauchanschluss
(A = AUF, B = ZU)
2 Schlauchloser Direkt-
1
anschluss bodenseitig
(a = AUF, b = ZU)
Tab 8 Gewindedurchmesser der Luftanschlüsse
1
25
2 x M3
2x M2.5 2x M2.5
02.03/MPG-plus/389215/de
2
32 40
2 x M5 2 x M5
2x M3
