Montage
Einstellung der
Schaltpunkte
18
Hinweis
Bei horizontalem Einbau des Magnetschalters muss die
Abfrage auf unerwünschte Schaltpunkte überprüft werden.
Sollten sich mehr Schaltpunkte als die eingestellten Positio-
nen ergeben, muss die Hysterese des Magnetschalters neu
eingeteacht werden.

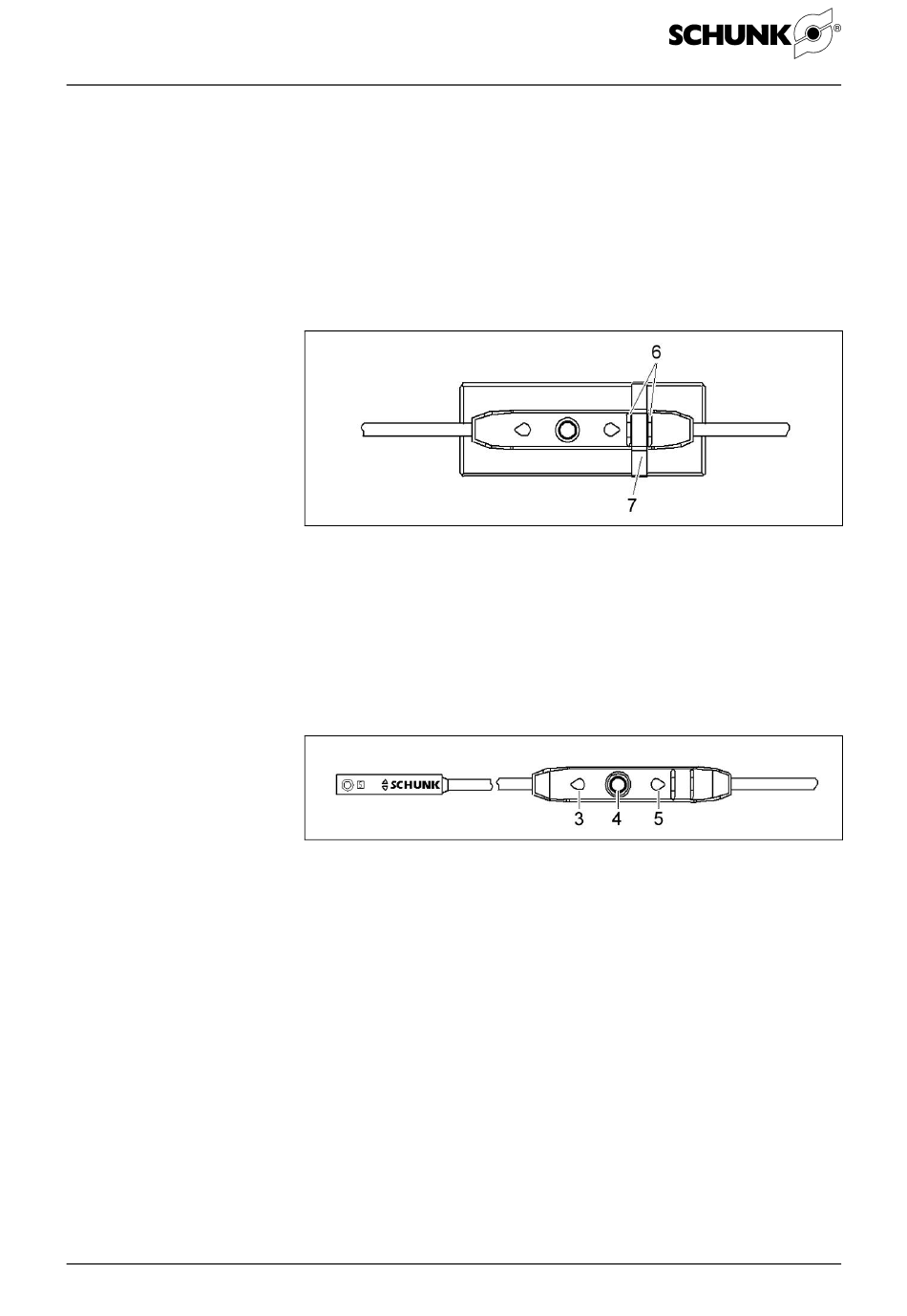

Abb. 8 Elektronik des Sensors
2. Zur Entlastung des Kabels muss die Elektronik mit
Kabelbindern (7) fixiert werden.
Für die Fixierung befinden sich Rippen (6) auf der
Elektronik.
Abb. 9
1. Teach-Knopf (4) 2 Sek. lang gedrückt halten.
Nach 2 Sek. blinkt LED 1 (3).
2. Greifer in Stellung 1 bringen (z.B. "Auf").
3. Teach-Knopf (4) kurz drücken.
LED 1 (3) leuchtet und LED 2 (5) blinkt.
4. Greifer in Stellung 2 bringen.
LED 1 (3) erlischt, sobald der Schaltpunkt 1 verlassen
wird.
5. Teach-Knopf (4) kurz drücken.
LED 2 (5) leuchtet.
Die Schaltpunkte sind eingestellt.
