7.5 Einstellung Endlagendämpfung
Werkzeugseitig sind die Dämpfer so eingestellt, dass das Modul
bei voller zugelassener Beladung sicher betrieben werden kann.
Bei geringerer Beladung kann für das Erreichen der optimalen Zyk-
luszeiten eine Anpassung durch Zurücknehmen der Dämpfer not-
wendig sein.

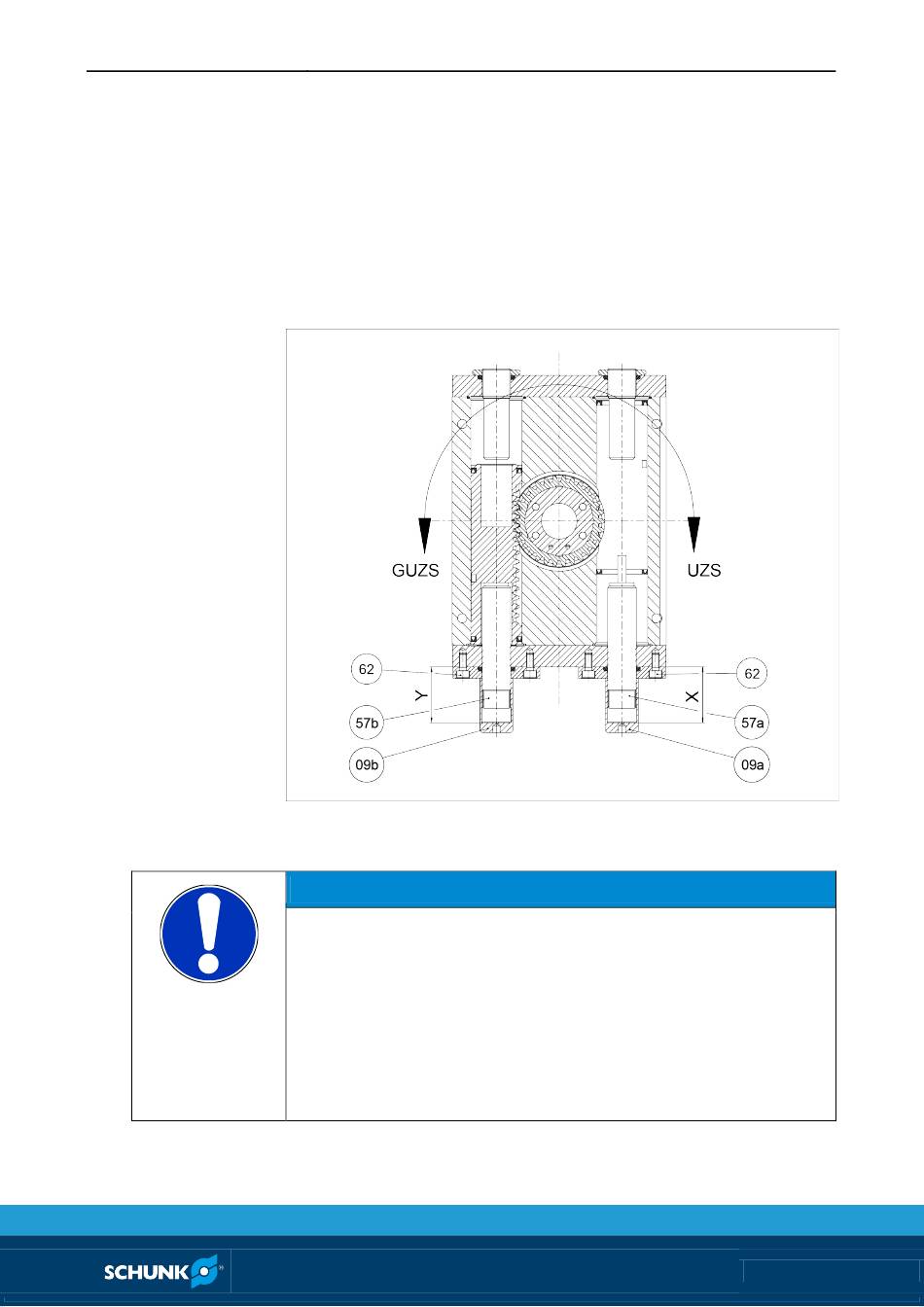

Abb. 6 Einstellung Endlagendämpfung; Bsp.RST-D134
ACHTUNG
Dämpfer (57) dienen nicht als Endanschlag für den Antrieb, nur
zur Dämpfung.
Der Antriebskolben muss die vorgesehenen Anschläge erreichen,
ansonsten kann das Modul nicht korrekt verriegeln und weiter
takten.
• Dämpfer (57) immer so weit zurückstellen, dass das Modul
den vollen Winkelhub (90°, 60°, 45°, 30° oder 22.5°*) ausführt
und sich weiter takten lässt.
* nur bei RST-D 134
