7.6.2

Anbau Sensor MMS

ACHTUNG
Beschädigung des Sensors bei der Montage möglich.
Maximales Anzugsmoment für die Gewindestifte von 10 Ncm be-
achten.

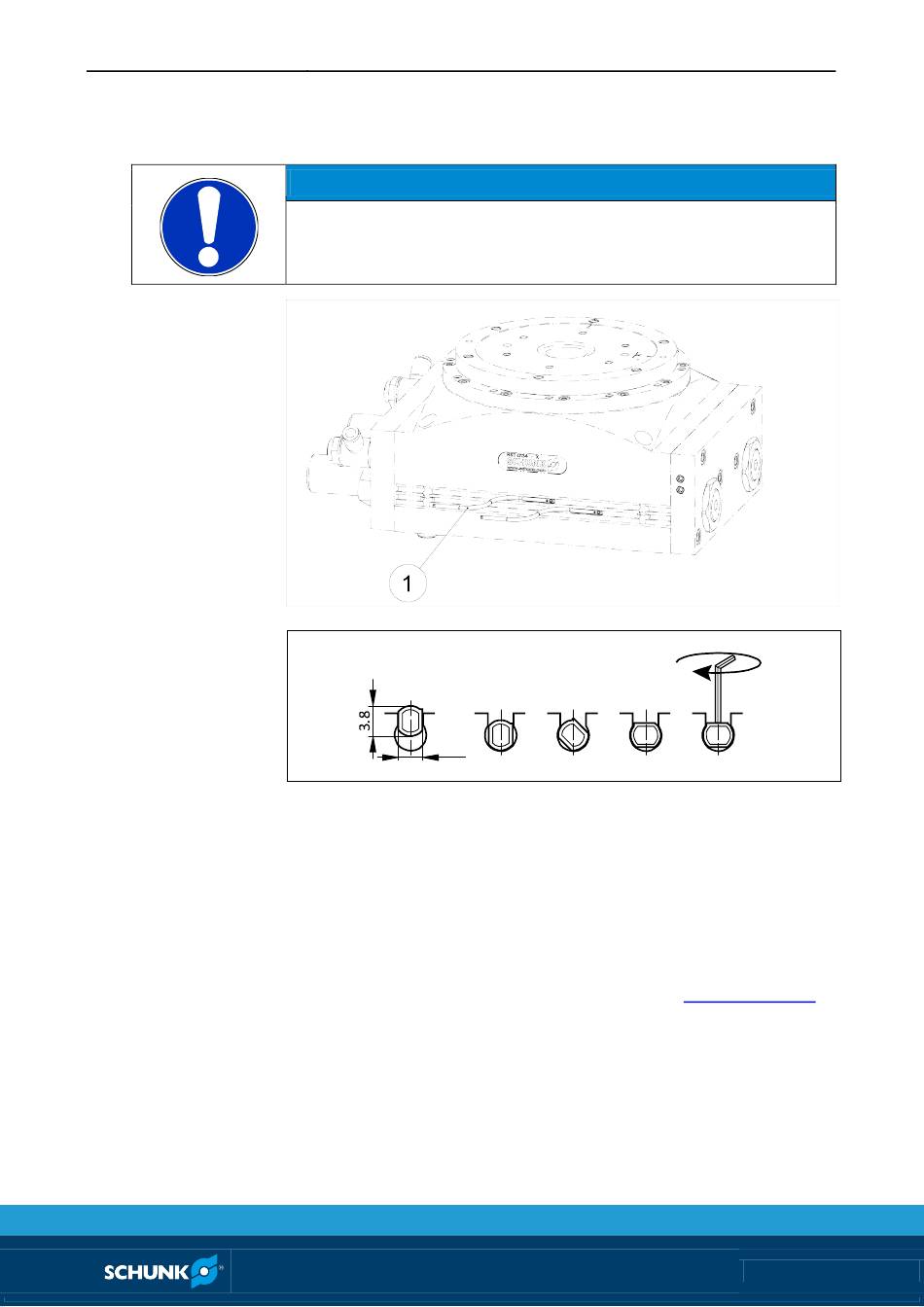

Abb. 8 Anbau Sensor MMS
Abb. 9
Zur Abfrage der beiden Endpositionen des Kolbens wird jeweils 1
Sensor verbaut.
1 Sensor (1) in die Nut eindrehen (1 - 4).
2 Kolben mit Druck an Anschluss A bzw. B beaufschlagen, um Si-
cherzugehen, dass er sich in Endlage befindet
3 Sensor (1) auf Kolbenposition einstellen und mit Innen-
sechskantschlüssel fixieren.
4 Vorgang bei Bedarf mit zweitem Sensor und entgegengesetz-
ter Kolbenposition wiederholen.
Montage und Einstellungen
3.0
01.01|RST-D 060 - 134|de
Max.
10 Ncm
( 7.2, Seite
17).
