Montage und Einstellungen
7.1
Ebenheit der An-
schraubfläche prüfen
Befestigung des Moduls

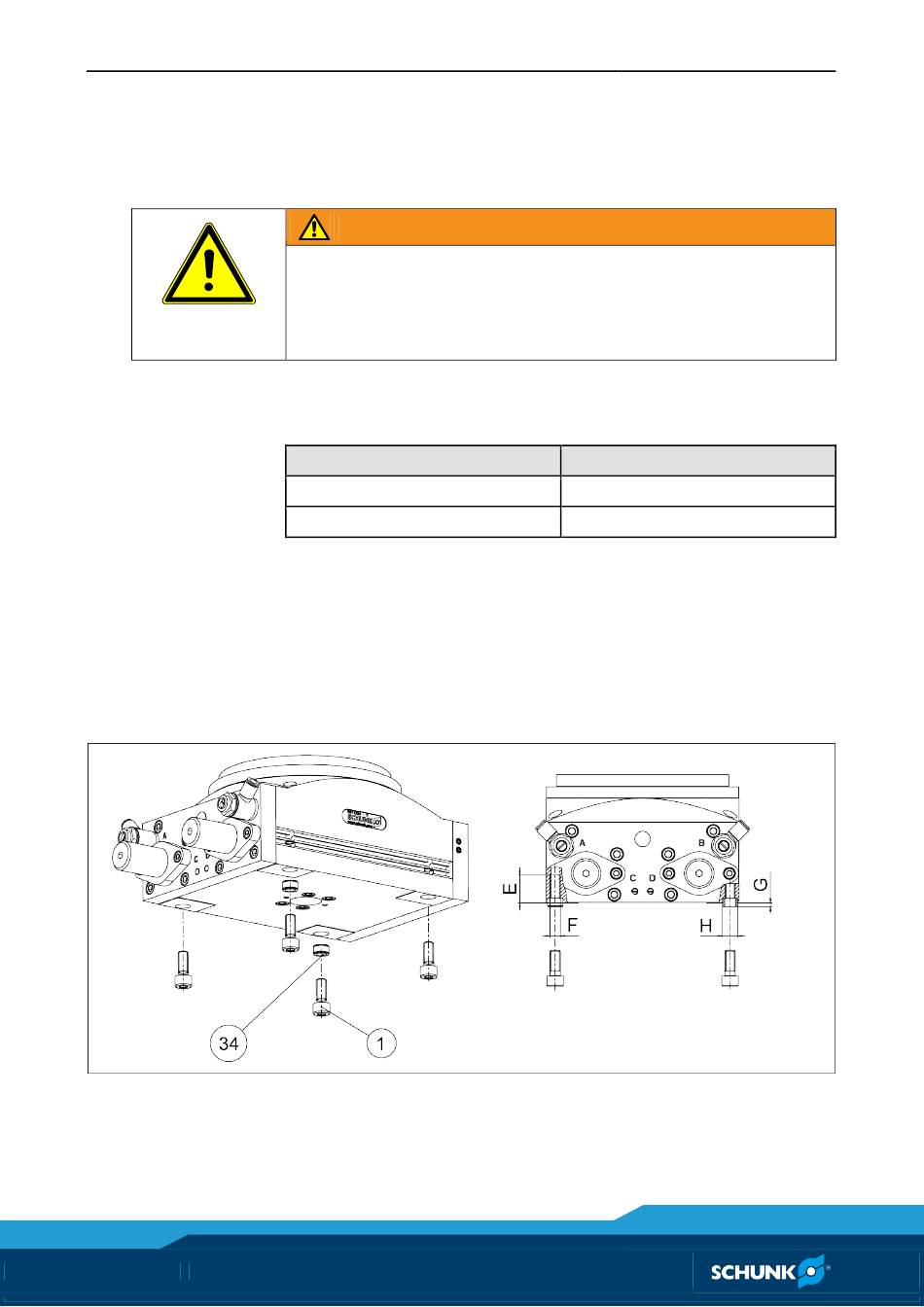

Abb. 2 Befestigung - Verschraubung von unten
14
01.01 |RST-D 060 - 134|de
7
Montage und Einstellungen
Mechanischer Anschluss
WARNUNG
Verletzungsgefahr durch Herabfallen des Produktes bei der
Montage und während des Betriebes!
• Auf sorgfältigen Anbau des Produktes an der Maschine/Anlage
achten.
Die Werte beziehen sich auf die gesamte Anschraubfläche.
Anforderungen an die Ebenheit der Anschraubfläche (Maße in mm)
Kantenlängen
< 100
> 100
Das Modul kann auf folgende Arten befestigt werden:
• Auf die Unterseite mit Verschraubung von unten
• Auf die Unterseite mit Verschraubung von oben
• Auf die Hinterseite (nicht bei RST-D 134)
Zulässige Unebenheit
< 0.02
< 0.05
