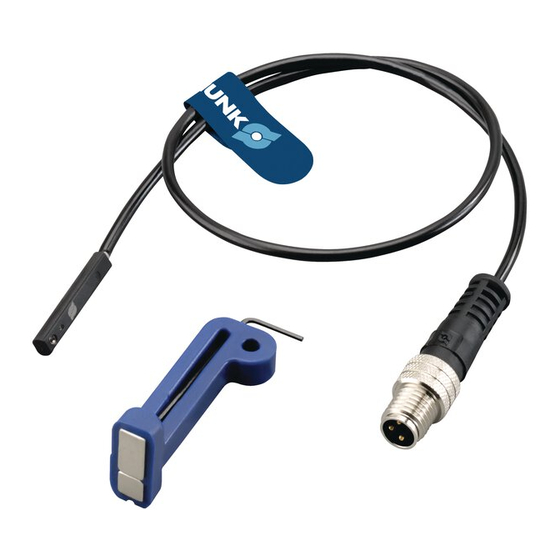

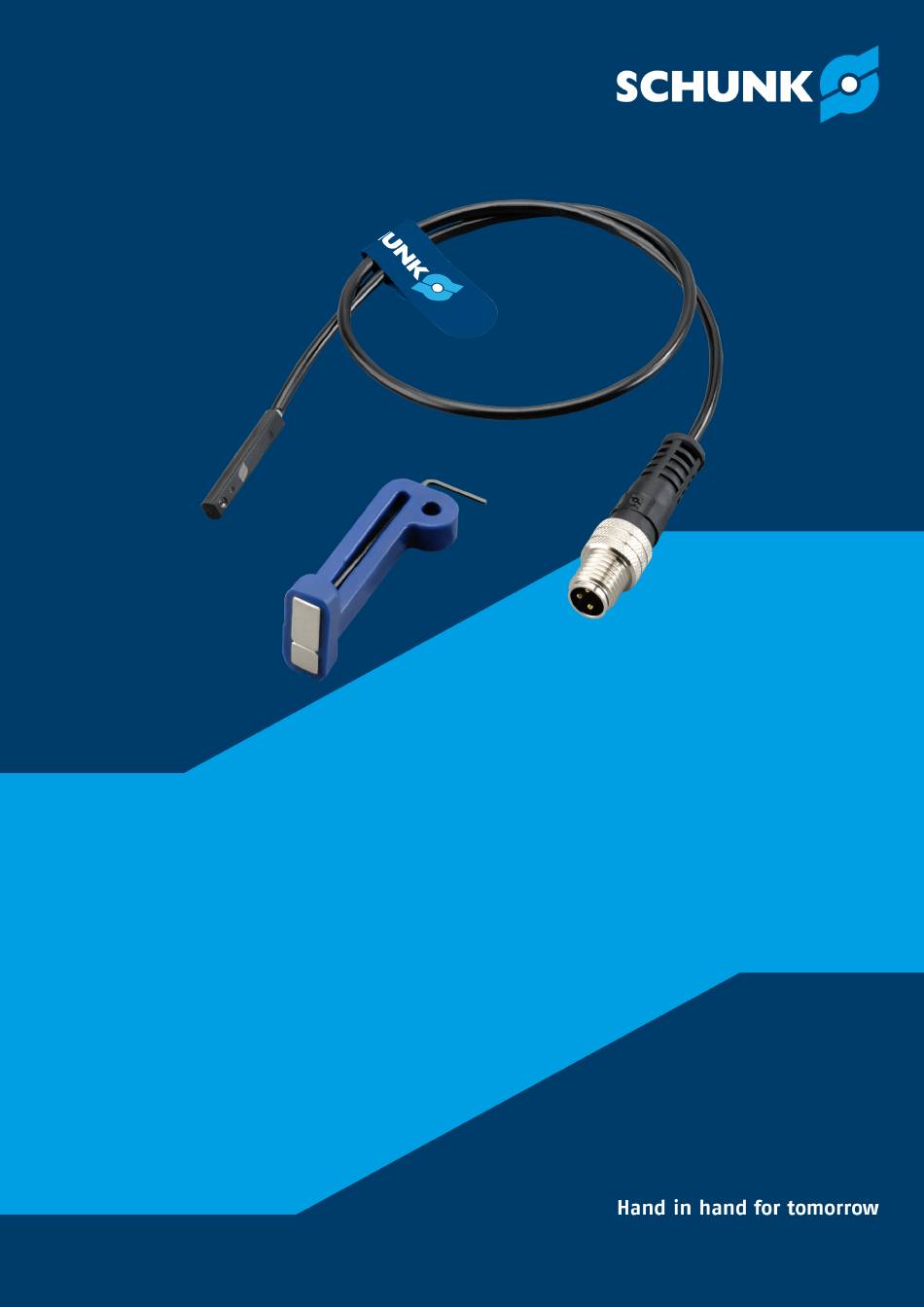

- Seite 1 Montage- und Betriebsanleitung MMS 22-IOL Magnetschalter mit IO-Link Schnittstelle Original Betriebsanleitung...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK SE & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 1598376 Auflage: 01.00 | 16.07.2024 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
-
Seite 3: Inhaltsverzeichnis
Error angezeigt ................14 6.3 Im SIO Modus ..................14 6.3.1 Sensor schaltet nicht..............14 Konformitätserklärung ................15 7 Information zur RoHS-Richtlinie, REACH-Verordnung und zu besonders besorgniserregenden Inhaltsstoffen (SVHC)..........16 01.00 | MMS 22-IOL | Montage- und Betriebsanleitung | de | 1598376... -
Seite 4: Allgemein
1.2 Gewährleistung Die Gewährleistung beträgt 24 Monate ab Lieferdatum Werk bei bestimmungsgemäßem Gebrauch unter folgenden Bedingungen: Beachten der mitgeltenden Unterlagen, } 1.1.1 [/ 4] Beachten der Umgebungs- und Einsatzbedingungen, } 2.3 [/ 5] 01.00 | MMS 22-IOL | Montage- und Betriebsanleitung | de | 1598376... -
Seite 5: Grundlegende Sicherheitshinweise
Durch Umbauten, Veränderungen und Nacharbeiten, z. B. zusätzliche Gewinde, Bohrungen, Sicherheitseinrichtungen, können Funktion oder Sicherheit beeinträchtigt oder Beschädigungen am Produkt verursacht werden. Bauliche Veränderungen nur mit schriftlicher Genehmigung von SCHUNK durchführen. 01.00 | MMS 22-IOL | Montage- und Betriebsanleitung | de | 1598376... -
Seite 6: Personalqualifikation
Alle Arbeiten durch dafür qualifiziertes Personal durchführen lassen. Vor Arbeiten am Produkt muss das Personal die komplette Anleitung gelesen und verstanden haben. Landesspezifische Unfallverhütungsvorschriften und die allgemeinen Sicherheitshinweise beachten. 01.00 | MMS 22-IOL | Montage- und Betriebsanleitung | de | 1598376... -
Seite 7: Technische Daten
Nennspannung [VDC] Min. Max. Schutzart IP Kommunikationsschnittstelle IO-Link Spezifikation V1.1 Übertragungsrate COM 2 Port Class A Weitere technische Daten enthält das Katalogdatenblatt. Es gilt jeweils die letzte Fassung. 01.00 | MMS 22-IOL | Montage- und Betriebsanleitung | de | 1598376... -
Seite 8: Hinweise Zur Software
4 Hinweise zur Software Zum Betreiben des Sensors mit IO-Link ist ein IO-Link Master und die dazugehörige Software notwendig. Die zum Betrieb notwendige IODD kann unter schunk.com oder ioddfinder.io-link.com heruntergeladen werden. 01.00 | MMS 22-IOL | Montage- und Betriebsanleitung | de | 1598376... -
Seite 9: Montage Und Einstellungen
Chemikalien (z. B. Salpeter-, Chrom- und Schwefelsäure) vermeiden. Ferromagnetische Bauteile verändern das Magnetfeld und die Funktion des Sensors, z. B. Adapterplatte aus Baustahl. Bei ferromagnetischen Adapterplatten: Zuerst Modul auf Adapterplatte montieren. Danach Sensor teachen. 01.00 | MMS 22-IOL | Montage- und Betriebsanleitung | de | 1598376... -
Seite 10: Sensor Einstellen
Im IO-Link Modus wird der Sensor zum Erfassen von Positionen an SCHUNK-Produkten verwendet. Dazu müssen die Grenzwerte geteacht werden. Das kann über ein Teachwerkzeug (Sensor im SIO-Modus) oder softwareseitig (Sensor im IO-Link Modus mittels IO-Link Master) erfolgen. 01.00 | MMS 22-IOL | Montage- und Betriebsanleitung | de | 1598376... - Seite 11 Sensor Teach command: [3] Start teaching Magnetic field wählen. Ins Gerät schreiben (Download) ausführen. ð Nach 5 Sekunden blinkt die LED mit 1 Hz (50% Tastgrad). ð Sensor Command Reply: [1] Teaching started wird angezeigt. 01.00 | MMS 22-IOL | Montage- und Betriebsanleitung | de | 1598376...
-
Seite 12: Sio Modus
Sensor (1) langsam wieder zurück ziehen, bis dieser schaltet (LED leuchtet). Durch Anziehen des Gewindestiftes (4), den Sensor (1) in dieser Stellung in der Nut (2) verklemmen. Schaltposition testen. 01.00 | MMS 22-IOL | Montage- und Betriebsanleitung | de | 1598376... -
Seite 13: Fehlerbehebung
Abstand zum Nachbarmodul Nachbarmodul beeinflusst. des Nachbarmoduls auf mindestens 10 mm vergrößern. HINWEIS Wenn die genannten Maßnahmen nicht zur Behebung des Fehlers führen: Zur Fehlerbehebung an den Service von SCHUNK wenden. 01.00 | MMS 22-IOL | Montage- und Betriebsanleitung | de | 1598376... -
Seite 14: Im Io-Link Modus
Prüfen, ob die LED an der zu erfassenden Position leuchtet und der Sensor schaltet. HINWEIS Leuchtet die LED nicht oder schaltet der Sensor nicht, an den Service von SCHUNK wenden. 01.00 | MMS 22-IOL | Montage- und Betriebsanleitung | de | 1598376... -
Seite 15: Konformitätserklärung
Schaltelemente - Näherungsschalter (IEC 60947-5-2:2007 + A1:2012) Unterzeichnet für und im Namen von: SCHUNK SE & Co. KG Lauffen/Neckar, Juni 2024 i.V. Nico Peper; Director Software and Electronics; Technology & Innovation 01.00 | MMS 22-IOL | Montage- und Betriebsanleitung | de | 1598376... -
Seite 16: Information Zur Rohs-Richtlinie, Reach-Verordnung Und Zu Besonders Besorgniserregenden Inhaltsstoffen (Svhc)
Informationen über Stoffe in Erzeugnissen" nach und führt betroffene Komponenten und verwendete Stoffe in einer Übersicht unter schunk.com\SVHC auf. Lauffen/Neckar, Juni 2024 Dr.-Ing. Manuel Baumeister, Head of Systems Engineering, Technology & Innovation 01.00 | MMS 22-IOL | Montage- und Betriebsanleitung | de | 1598376... - Seite 17 01.00 | MMS 22-IOL | Montage- und Betriebsanleitung | de | 1598376...
- Seite 18 01.00 | MMS 22-IOL | Montage- und Betriebsanleitung | de | 1598376...
- Seite 19 01.00 | MMS 22-IOL | Montage- und Betriebsanleitung | de | 1598376...
- Seite 20 SCHUNK SE & Co. KG Spanntechnik | Greiftechnik | Automatisierungstechnik Bahnhofstr. 106 - 134 D-74348 Lauffen/Neckar Tel. +49-7133-103-0 info@de.schunk.com schunk.com Folgen Sie uns I Follow us Wir drucken nachhaltig I We print sustainable...
