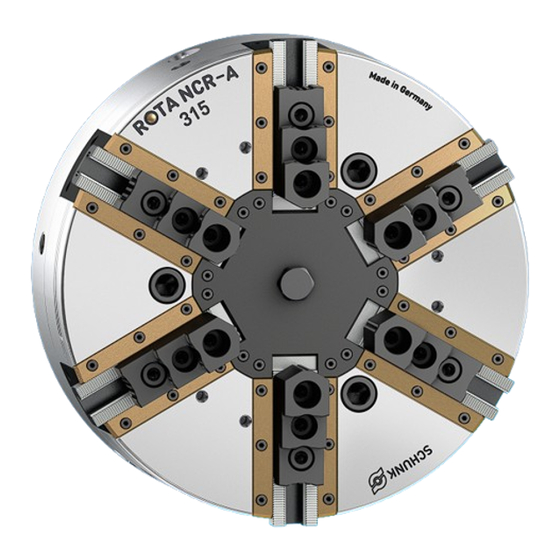

SCHUNK ROTA NCR-A Montage- Und Betriebsanleitung
Verwandte Anleitungen für SCHUNK ROTA NCR-A
Inhaltszusammenfassung für SCHUNK ROTA NCR-A
- Seite 1 Kraftspannfutter ROTA NCR-A Montage- und Betriebsanleitung Original Betriebsanleitung...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK SE & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 1341129 Auflage: 06.00 | 10.06.2024 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
-
Seite 3: Inhaltsverzeichnis
Berechnung der notwendigen Spannkraft bei gegebener Drehzahl..23 3.3.2 Berechnungsbeispiel: Notwendige Ausgangsspannkraft für eine gegebene Drehzahl..............25 3.3.3 Berechnung der zulässigen Drehzahl bei gegebener Ausgangsspannkraft 26 3.4 Genauigkeitsklassen ................27 3.5 Zulässige Unwucht................27 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... - Seite 4 6.3 Zerlegen und Zusammenbau des Futters ..........37 6.4 Zerlegen und Zusammenbau des Kolbens ..........38 7 Lagerung ................... 39 8 Stückliste ................... 40 9 Zusammenbauzeichnungen ..............42 10 Herstellerbescheinigung................. 45 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129...
-
Seite 5: Allgemein
Verletzung zur Folge haben könnte. VORSICHT Bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben könnte. ACHTUNG Informationen zur Vermeidung von Sachschäden. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 6: Mitgeltende Unterlagen
* Ein Zyklus besteht aus einem kompletten Spannvorgang ("Öffnen" und "Schließen") 1.3 Lieferumfang Kraftspannfutter Befestigungsschrauben (bis Größe 400) Befestigungsschrauben (ab Größe 500) Nutensteine bei Spitzverzahnung Schrauben bei Kreuzversatz Ringschraube ab Größe 250 Montage- und Betriebsanleitung 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 7: Grundlegende Sicherheitshinweise
Spannstelle überlastet werden. wenn das Produkt ungenügend gewartet wird. wenn das Produkt mit aggressiven Medien, insbesondere Säuren in Kontakt gebracht wird. wenn das Produkt bei abrasiven Strahlverfahren, insbesondere Sandstrahlen eingesetzt wird. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 8: Bauliche Veränderungen
Das Produkt besteht aus Stahllegierungen, Elastomeren, Aluminiumlegierungen und Messing. Zusätzlich sind als Hilfs- und Betriebsstoffe Schmierfett Linomax plus, Rostschutzöl Branotect und Renolit HLT2 im Produkt verbaut. Das Sicherheitsdatenblatt von LINOMAX plus ist unter www.schunk.com ersichtlich. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 9: Spannbacken
Das Fachpersonal ist aufgrund der fachlichen Ausbildung, Fachpersonal Kenntnisse und Erfahrungen in der Lage, die ihm übertragenen Arbeiten auszuführen, mögliche Gefahren zu erkennen und zu vermeiden und kennt die relevanten Normen und Bestimmungen. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 10: Persönliche Schutzausrüstung
Produkt ausgehen, die zu schweren Verletzungen und erheblichen Sachschäden führen können. Die Sicherheits- und Montagehinweise beachten. Das Produkt keinen korrosiven Medien aussetzen. Ausgenommen sind Produkte für spezielle Umgebungsbedingungen. Auftretende Störungen umgehend beseitigen. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... - Seite 11 Nach spätestens 500 Spannhüben das Spannmittel mehrmals bis an seine Endstellung durchfahren. Das Schmiermittel wird dadurch wieder an die Flächen der Kraftübertragung herangeführt. Spannmittel regelmäßig auf Spannkraft und Backenhub überprüfen. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129...
- Seite 12 Fall über eine dynamische Messung ermittelt werden. Es ist empfehlenswert, die Spannkraft vor Neubeginn einer Serienarbeit und zwischen den Wartungsintervallen mit einem Spannkraftmessgerät zu kontrollieren. »Nur eine regelmäßige Kontrolle gewährleistet eine optimale Sicherheit«. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129...
-
Seite 13: Entsorgung
Mögliche tödliche Gefahr für das Bedienungspersonal bei einem Energieausfall durch Herausschleudern oder Herabfallen des Werkstückes! Dadurch besteht Gefahr für Leib und Leben des Bedienungspersonals und kann erhebliche Beschädigungen der Maschine zur Folge haben. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... - Seite 14 Lose Kleidung oder lange Haare können z.B. an überstehenden Teilen am Spannmittel hängenbleiben und in die Maschine eingezogen werden! Mit eng anliegender Kleidung und mit Haarnetz an der Maschine und am Drehfutter arbeiten. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129...
- Seite 15 Beladehilfen verwenden. VORSICHT Allergische Reaktionen oder Reizungen bei Haut- oder Augenkontakt mit Schmierstoffen am Produkt. Bei vorhersehbarem Kontakt mit Schmierstoffen am Produkt (z.B. beim Abschmieren oder Reinigen) Schutzausrüstung tragen (Schutzhandschuhe, Schutzbrille) 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129...
- Seite 16 Bei spitzverzahnten Spannmitteln dürfen die Nutensteine zur Verbindung der Aufsatzbacken auf den Grundbacken nicht über die Grundbacken in radialer Richtung hinausragen. Der Außendurchmesser der aufgeschraubten Aufsatzbacken darf den Außendurchmesser des Spannmittels um maximal 10% überschreiten. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129...
-
Seite 17: Technische Daten
3106 rechnerisch ermittelt werden, wobei die maximale Richtdrehzahl nicht überschritten werden darf. Die rechnerisch ermittelten Werte müssen durch eine dynamische Messung überprüft werden. Funktionsüberwachung (Kolbenbewegung und Betätigungsdruck) müssen nach den Richtlinien der Berufsgenossenschaft vorgenommen werden. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 18: Spannkraft-Drehzahl-Diagramme
Schwerpunkt Schwerpunktradius Max. Backenschwerpunktabstand in axialer Richtung Max. Betätigungskraft Spannkraft-Drehzahl-Diagramm ROTA NCR-A 190 Drehzahl [1/min] Farbe Backen ID Gewicht [kg] SRK 132 SRK 132 SRK 132 erforderliche Mindestspannkraft 33 % 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... - Seite 19 SHF 160 SFA 160 erforderliche Mindestspannkraft 33 % Spannkraft-Drehzahl-Diagramm ROTA NCR-A 250 Drehzahl [1/min] Farbe Backen ID Gewicht [kg] SHB 165* SWB 165* SHB 165** SWB 165** erforderliche Mindestspannkraft 33 % 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129...
- Seite 20 SWB 165** erforderliche Mindestspannkraft 33 % Spannkraft-Drehzahl-Diagramm ROTA NCR-A 400 Drehzahl [1/min] Farbe Backen ID Gewicht [kg] SHB 250* SWB 250* 18,8 SHB 250** SWB 250** 18,8 erforderliche Mindestspannkraft 33 % 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129...
- Seite 21 18,8 erforderliche Mindestspannkraft 33 % Spannkraft-Drehzahl-Diagramm ROTA NCR-A 630 Drehzahl [1/min] Farbe Backen ID Gewicht [kg] SHB 315* SWB 250* 18,8 SHB 315** SWB 250** 18,8 erforderliche Mindestspannkraft 33 % 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129...
- Seite 22 Mindestspannkraft 33 % Spannkraft-Drehzahl-Diagramm ROTA NCR-A 1000 Drehzahl [1/min] Farbe Backen ID Gewicht [kg] SHB 400 16,0 SWB 400 36,6 erforderliche Mindestspannkraft 33 % * ohne Fliehkraftausgleich ** mit Fliehkraftausgleich 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129...
-
Seite 23: Berechnung Der Spannkraft Und Drehzahl
Bei Überschreitung der Grenzdrehzahl wird die erforderliche Mindestspannkraft F unterschritten. In spmin Folge dessen wird das Werkstück unkontrolliert freigesetzt. Die errechnete Drehzahl nicht überschreiten. Die erforderliche Mindestspannkraft nicht unterschreiten. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... - Seite 24 Backen und zum anderen von dem Schwerpunktradius sowie von der Drehzahl abhängig. ACHTUNG Aus Sicherheitsgründen gilt laut DIN EN 1550, dass die Fliehkraft maximal 67% der Ausgangsspannkraft betragen darf. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129...
-
Seite 25: Berechnungsbeispiel: Notwendige Ausgangsspannkraft Für Eine Gegebene Drehzahl
= 1.5 (nach VDI 3106) Hinweis: Massen der Backenbefestigungsschrauben und Nutensteine sind nicht berücksichtigt. Zuerst wird die notwendige wirksame Spannkraft F mit Hilfe der gegebenen Zerspanungskraft ermittelt: Ausgangsspannkraft im Stillstand: 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 26: Berechnung Der Zulässigen Drehzahl Bei Gegebener Ausgangsspannkraft
Mit der folgenden Formel lässt sich die zulässige Drehzahl bei gegebener Ausgangsspannkraft im Stillstand ermitteln: ACHTUNG Die errechnete zulässige Drehzahl, darf aus Sicherheitsgründen die auf dem Spannfutter eingetragene Höchstdrehzahl nicht überschreiten! 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 27: Genauigkeitsklassen
Werkstücken oder bei Verwendung unterschiedlicher Spannbacken, sowie bei ungleichmäßigem Einbringen von Schmierstoffen. Um aus diesen Restrisiken Schäden zu verhindern, ist der Gesamtrotor dynamisch entsprechend der DIN ISO 21940-11 zu wuchten. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 28: Montage
0,01 mm und ein maximaler Planlauffehler der Anlageflächen von 0,01 mm sichergestellt werden. Außerdem muss die Planfläche mit einem Haarlineal auf Ebenheit (Planfläche an den Bohrungen entgratet und sauber) überprüft werden. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 29: Möglichkeiten Der Futtermontage
Montage des Futters mit Verbindungsflansch – Direktflansch (Einlegering) – Reduzierflansch – Erweiterungsflansch ACHTUNG Bei Befestigung mit Verbindungsflansch niemals den äußeren Rand des Futterkörpers anliegen lassen. Der Flansch muss auf der ganzen Fläche tragen. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 30: Montieren Und Anschließen
60) auf der Spindelnase befestigen. Futter- Befestigungsschrauben (Pos. 60) wechselseitig anziehen. Rund- und Planlauf am Kontrollrand prüfen. Leichtgängigkeit und Backenhub der Grundbacken kontrollieren. Aufsatzbacken entsprechend der Kennzeichnung auf den Grundbacken befestigen. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... - Seite 31 (Pos. 34) bzw. ab der Baugröße 400 zwischen Kolben (Pos. 3) und + 0,5 dem Futterkörper (Pos. 1) ein Sicherheitsabstand von 0,5 eingehalten wird. Der Anschlag beim Öffnen des Futters muss über den Betätigungszylinder erfolgen und darf nicht im Futter stattfinden! 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129...
-
Seite 32: Montage Des Futters Mit Reduzier- Bzw. Erweiterungsflansch
Zur Montage des Spannfutters einen Kran verwenden. Dieser kann an der dafür vorgesehenen Ringschraube befestigt werden (siehe Abb. "Montage des Futters" - C). Die Ringschraube ist ab der Baugröße 250 im Lieferumfang enthalten. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 33: Montage Des Futters Mit Direktaufnahme
Befestigungsschrauben am Futterflansch mit einem Drehmomentschlüssel festziehen. Dabei auf die angegebenen maximalen Anziehdrehmomente achten [/ 28]. } 4.1 Anschließend noch einmal Rundlauf und Planlauf überprüfen (siehe Abb. "Montage des Futters" - E). 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 34: Austausch Von Backen
Die Schraube (Pos. 33) bis zum Anschlag an den Anschlagbolzen (Pos. 40) vollständig herausschrauben. Das maximal zulässige Drehmoment beachten. Eine Beschädigung des Anschlagbolzens (Pos. 40) ist möglich. Die Schraube (Pos. 35) eindrehen. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 35: Funktion
Mögliche tödliche Gefahr für das Bedienungspersonal durch Werkstückverlust und wegfliegende Teile bei Überschreiten der Höchstdrehzahl! In die Werkzeugmaschine oder die technische Einrichtung muss eine sichere Drehzahlbegrenzung eingebaut und die Wirksamkeit der sicheren Drehzahlbegrenzung nachgewiesen sein! 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 36: Wartung
Schmierintervall Beanspruchung alle 100 Stunden normal / Kühlmitteleinsatz alle 25 Stunden hoch / Kühlmitteleinsatz nach 1200 Stunden Ganzreinigung mit Zerlegen des Futters, je oder bei Bedarf nach Schmutzart und -menge 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 37: Zerlegen Und Zusammenbau Des Futters
8) aus dem Futterkörper entnehmen. Dazu ist seitlich in der Lagerschale eine Bohrung vorgesehen, in welcher ein Demontagewerkzeug eingesetzt werden kann. Schrauben (Pos. 20) entfernen und Abdeckplatten (Pos. 18) aus dem Futterkörper ziehen. Dichtungen (Pos. 21/17) entnehmen 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 38: Zerlegen Und Zusammenbau Des Kolbens
Verschleiß überprüfen. Beim Austausch beschädigter Teile dürfen nur original SCHUNK Ersatzteile verwendet werden. Vor der Montage mit Spezialfettpaste LINOMAX plus gut einfetten. Die Montage des Kolbens erfolgt sinngemäß in umgekehrter Reihenfolge. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 39: Lagerung
Produkt in einem passenden Transportbehälter einlagern. Produkt nur in trockenen Räumen lagern. Produkt vor zu großen Temperaturschwankungen schützen. HINWEIS: Vor einer Wiederinbetriebnahme Produkt und sämtliche Anbauteile reinigen, auf Beschädigungen, Funktionalität und Dichtheit prüfen. 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... -
Seite 40: Stückliste
250 - 1000 Schrauben Abdeckplatte 250 - 1000 Dichtung Abdeckplatte 250 - 1000 Dichtung Grundbacke Dichtung Deckel Schraube Dichtung Deckel Schraube 800 / 1000 Bolzen Druckscheibe Schraube Haube Verschlussschraube Sicherungsring Schrauben Anschlagbolzen 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... - Seite 41 Dichtung Aufnahme Dichtung Futterkörper Dichtung Rohr Dichtung Verschlussschraube Dichtung Schraube Kegelschmiernippel Gewindestift Kolben Gewindestift Hebel Gewindestift Hebel Gewindestift Hebel Gewindestift 1000 * Die Anzahl der Bauteile variiert bei jeder Baugröße 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129...
-
Seite 42: Zusammenbauzeichnungen
Zusammenbauzeichnungen 9 Zusammenbauzeichnungen Baugröße NCR-A-190/225 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129... - Seite 43 Zusammenbauzeichnungen Ab Baugröße NCR-A-250 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129...
- Seite 44 Zusammenbauzeichnungen Kolben ab Baugröße NCR-A-250 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129...
-
Seite 45: Herstellerbescheinigung
2B, NCA, NCD, NCE, NC, NCF, NCK, NCO, NCR, NCS, NCX, TH, THW, HSH, HSA, DFF Die Heinz-Dieter SCHUNK GmbH & Co. Spanntechnik KG bescheinigt, dass das oben genannte Produkte bei bestimmungsgemäßer Verwendung und unter Beachtung der Betriebsanleitung und der Warnhinweise am Produkt sicher im Sinne der nationalen Vorschriften sind und: eine Risikobeurteilung in Anlehnung an ISO 12100:2010 durchgeführt worden ist. - Seite 46 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129...
- Seite 47 06.00 | ROTA NCR-A | Kraftspannfutter | de | 1341129...
- Seite 48 H.-D. SCHUNK GmbH & Co. Spanntechnik KG Lothringer Str. 23 D-88512 Mengen Tel. +49-7572-7614-0 info@de.schunk.com schunk.com Folgen Sie uns I Follow us Wir drucken nachhaltig I We print sustainable...
