Montage und Einstellungen
7.6
7.6.1
22 01.01 |RST-D 060 - 134|de

Sensoren

Das Modul ist für den Einsatz zahlreicher Sensoren vorbereitet. Wei-
tere Sensoren können mit einem Anbausatz verwendet werden.
• Informationen über die Handhabung von Sensoren unter
www.de.schunk.com oder bei den SCHUNK-Ansprechpartnern
• Technische Daten der Sensoren sind in den Datenblättern ent-
halten (im Lieferumfang enthalten bzw. www.de.schunk.com
abrufbar).

Anbau Sensor Nullpunktabfrage

ACHTUNG
Der Sensor kann durch zu weites Eindrehen zerstört werden.
Montagereihenfolge beachten.

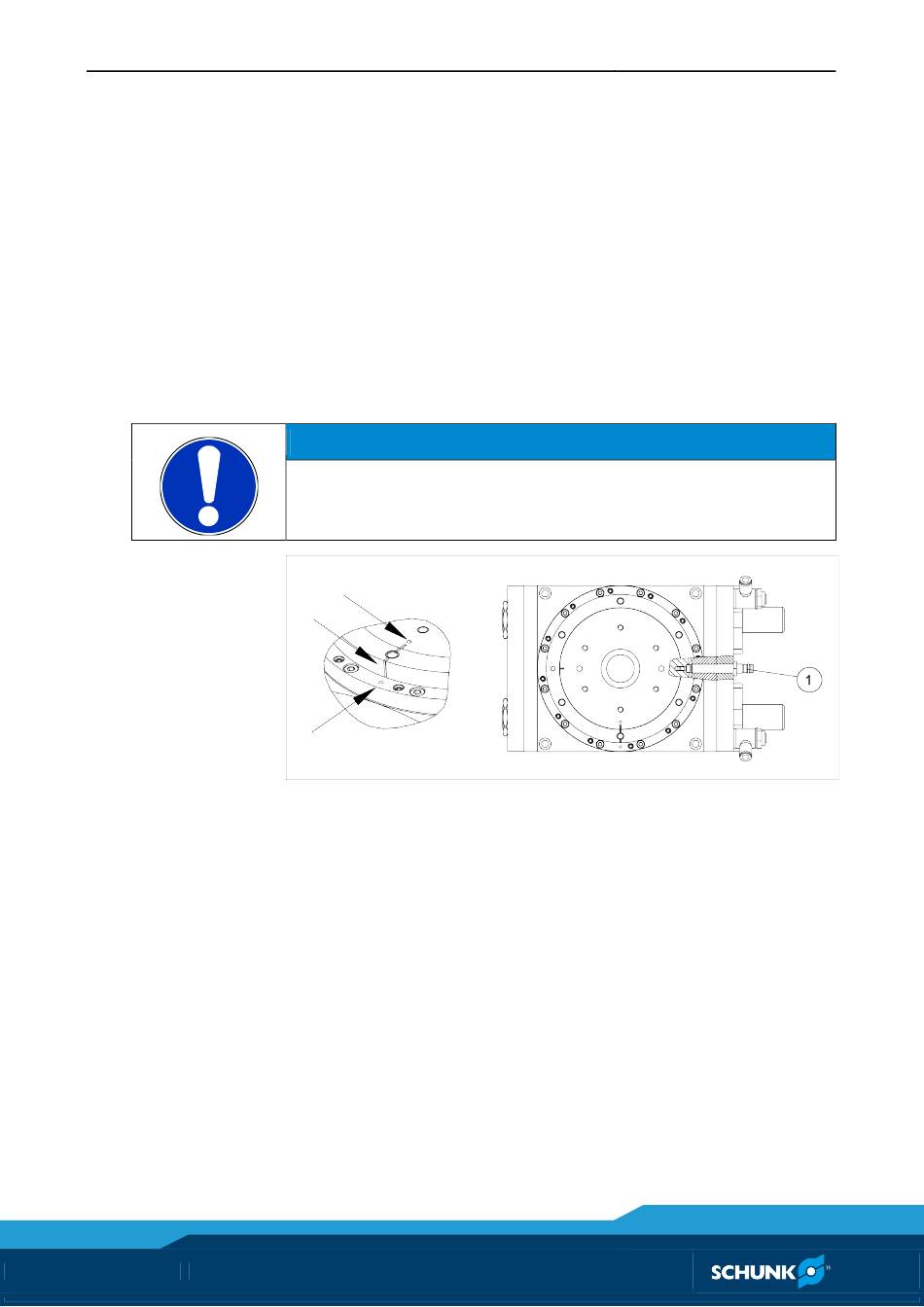

Abb. 7 Nullpunktabfrage
1 Taktring in Nullpunktposition stellen:
Markiernut am Taktring stimmt mit Markierbohrungen im
Schaltteller und Lagerring überein (siehe Pfeile).
2 Deckkappe entfernen.
3 Sensor (1) in Gewinde einschrauben, bis Signal am Ausgang
vorhanden ist.
4 Sensor mit Kontermutter fixieren.
