7 Kardiologische Messungen und Berechnungen

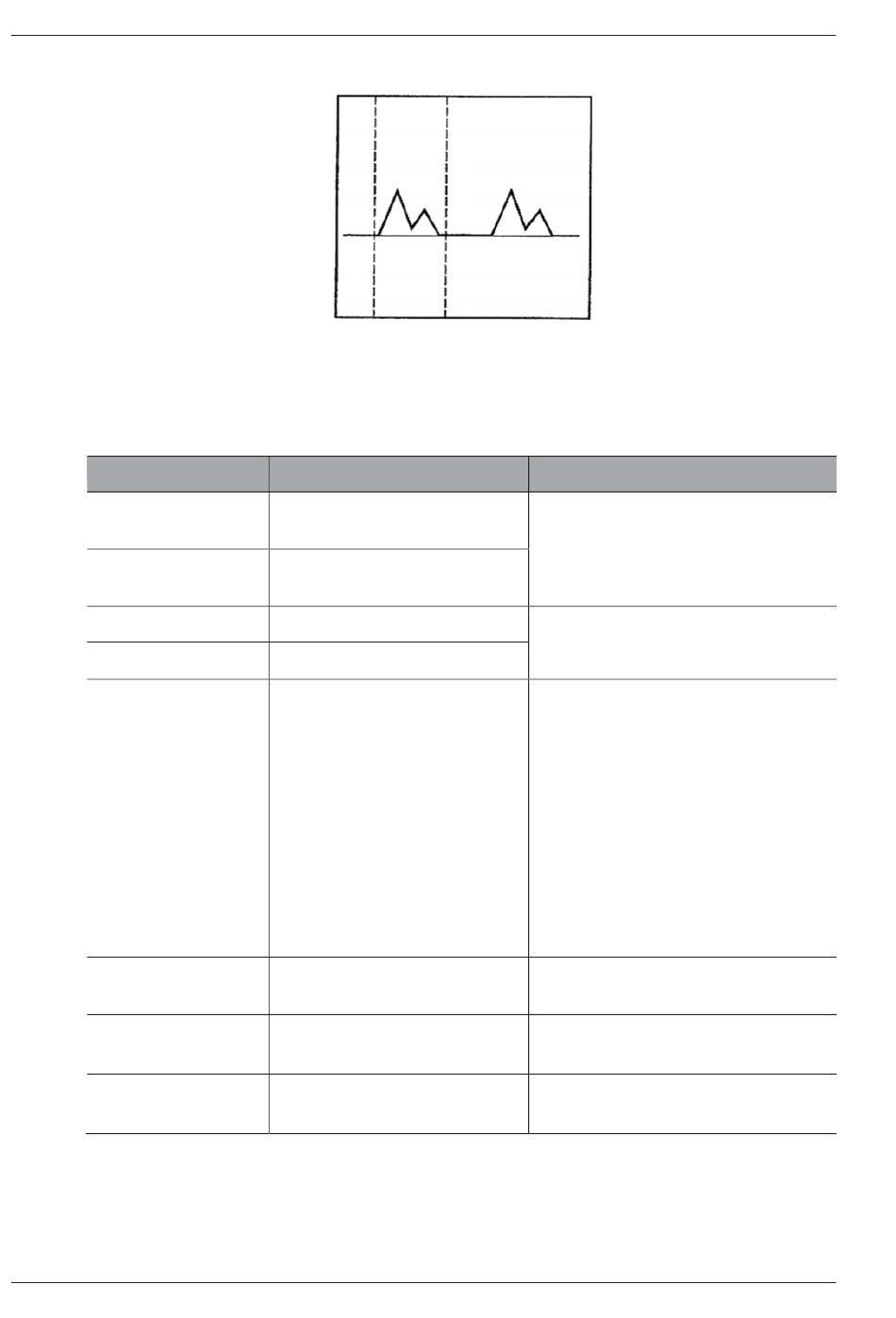

Kurvenmessung der Geschwindigkeit in der Mitralklappe mithilfe folgender Abbildung durchführen.
Befolgen Sie die folgenden Schritte zur Durchführung der Messung.
1. Die Taste Calc (Berechnen) auf dem Bedienfeld im PW/CW-Modus drücken.
2. Auf Cardiac -> MV (Herz -> MV) im Messungsmenü klicken.
3. Ein Messelement auswählen, um die Messung durchzuführen.
Messelement
MV E Vel
MV A Vel
MV E Dur
MV A Dur
MVA(PHT)
MV DecT
MR Vmax
MR VTI
78
Beschreibung
Maximale E-Wellen-
Geschwindigkeit in der Mitralklappe
Maximale A-Wellen-
Geschwindigkeit in der Mitralklappe
E-Wellen-Dauer in der Mitralklappe
A-Wellen-Dauer in der Mitralklappe
Druckhalbwertszeit in der
Mitralklappenöffnungsfläche
Dezelerationszeit der Mitralklappe
Maximale Geschwindigkeit der
Mitralklappen-Regurgitation
Geschwindigkeits-Zeit-Integral
der Mitralklappen-Regurgitation
Messmethode
Einzelheiten sind Abschnitt 2.4.1
Geschwindigkeitsmessung zu entnehmen.
Einzelheiten sind Abschnitt 2.4.8
Zeitmessung zu entnehmen.
● Den Cursor mit dem Trackball an
die gewünschte Position bewegen
und die Taste „Set" (Einstellen) auf
dem Bedienfeld drücken; das System
zeigt eine gestrichelte Linie an.
● Den Cursor mit dem Trackball an
die gewünschte Position auf der
gestrichelten Linie bewegen und die
Taste „Set" (Einstellen) drücken;
das System berechnet automatisch
die Druckhalbwertszeit.
Einzelheiten sind Abschnitt 2.4.8
Zeitmessung zu entnehmen.
Einzelheiten sind Abschnitt 2.4.1
Geschwindigkeitsmessung zu entnehmen.
Einzelheiten sind Abschnitt 2.4.7 Manuelle
Kurvenmessung zu entnehmen.
