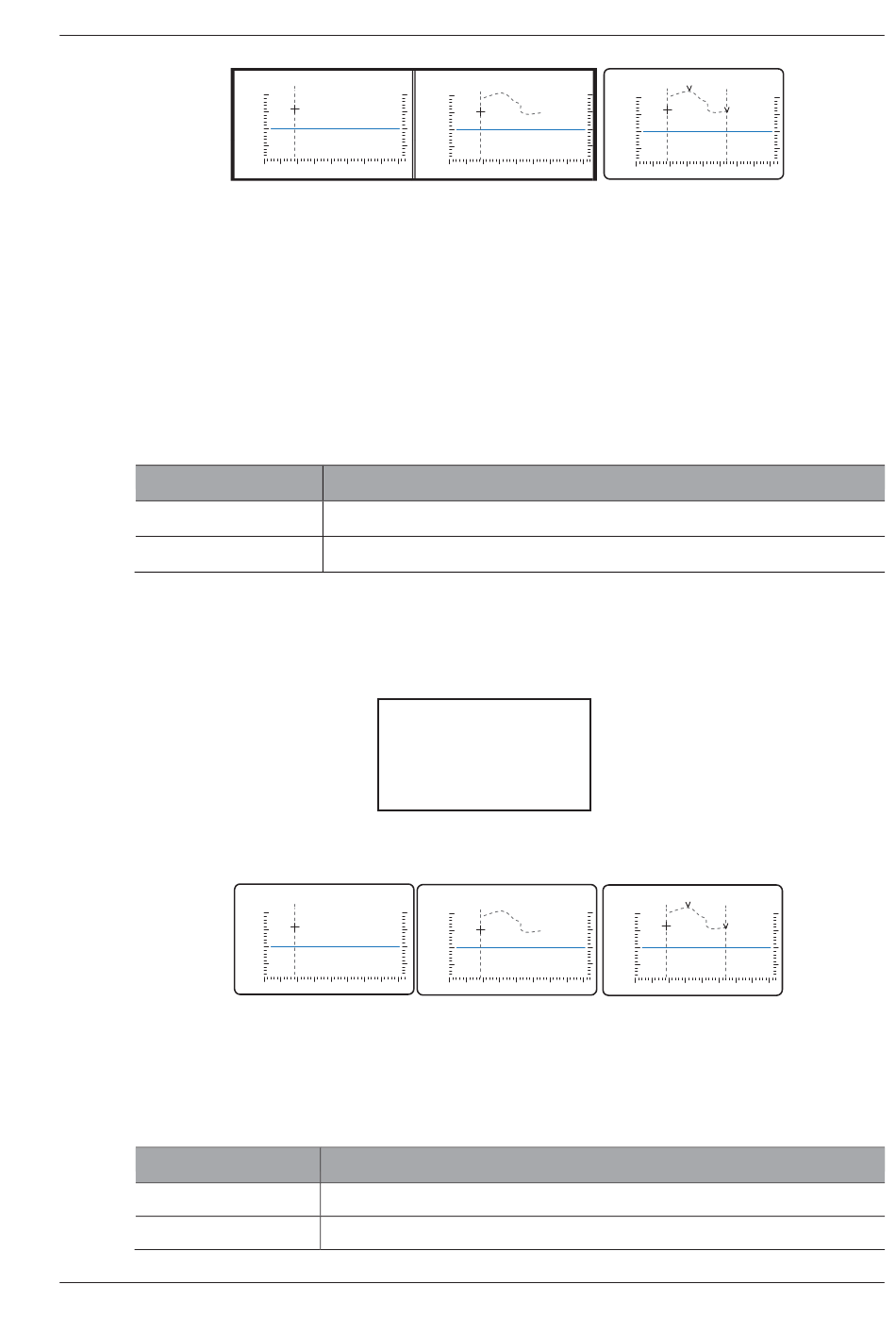

Zimmer SonoSys Pro Gebrauchsanweisung Seite 30

1. Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken und auf PI -> D-Trace (M) (PI -> D-Kurve (M))
im Messungsmenü klicken. Auf dem Bildschirm wird eine Markierung angezeigt.
2. Die Markierung mithilfe des Trackballs an den gewünschten Punkt bewegen und zum Bestätigen die Taste
„Set" (Einstellen) auf dem Bedienfeld drücken. Auf dem Bildschirm wird dann die zweite Markierung
angezeigt.
3. Die zweite Markierung zur Verfolgung der Wellenform mithilfe des Trackballs verwenden.
Die Wellenform kann mithilfe des Trackballs auf gleichem Wege entlang der ursprünglichen Kurve
zurückverfolgt werden.
4. Zum Bestätigen die Taste „Set" (Einstellen) drücken. Das System berechnet die Ergebnisse automatisch
mithilfe folgender Formel.
Berechnungselement
TAmax
PI
Wobei
● PS die maximale systolische Geschwindigkeit ist.
● ED die enddiastolische Geschwindigkeit ist.
Die Messergebnisse werden wie folgt angezeigt:
■ Automatische Kurvenmessung
Befolgen Sie die folgenden Schritte zur Durchführung der Messung.
1. Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken und auf PI -> D-Trace (A) (PI -> D-Spur (A))
im Messungsmenü klicken. Auf dem Bildschirm wird eine Markierung angezeigt.
2. Die Markierung mithilfe des Trackballs an den gewünschten Punkt bewegen und zum Bestätigen die Taste
„Set" (Einstellen) auf dem Bedienfeld drücken. Das System berechnet die Ergebnisse automatisch mithilfe
folgender Formel.
Berechnungselement
TAmax
PI
Erweitertes Benutzerhandbuch
θ=38°
50
cm/s
-50
Formel
TAmax=(∑Vpeakt)/T
PI=(PS-ED)/TAmax
PS: 71,98 cm/s
ED: 66,49 cm/s
TAmax: 63,57 cm/s
PI: 0,03
θ=38°
50
cm/s
-50
Formel
TAmax=(∑Vpeakt)/T
PI=(PS-ED)/TAmax
2 Grundlegende Messungen und Berechnungen
θ=38°
50
cm/s
-50
θ=38°
50
cm/s
-50
θ=38°
50
cm/s
-50
θ=38°
50
cm/s
-50
23
