2 Grundlegende Messungen und Berechnungen

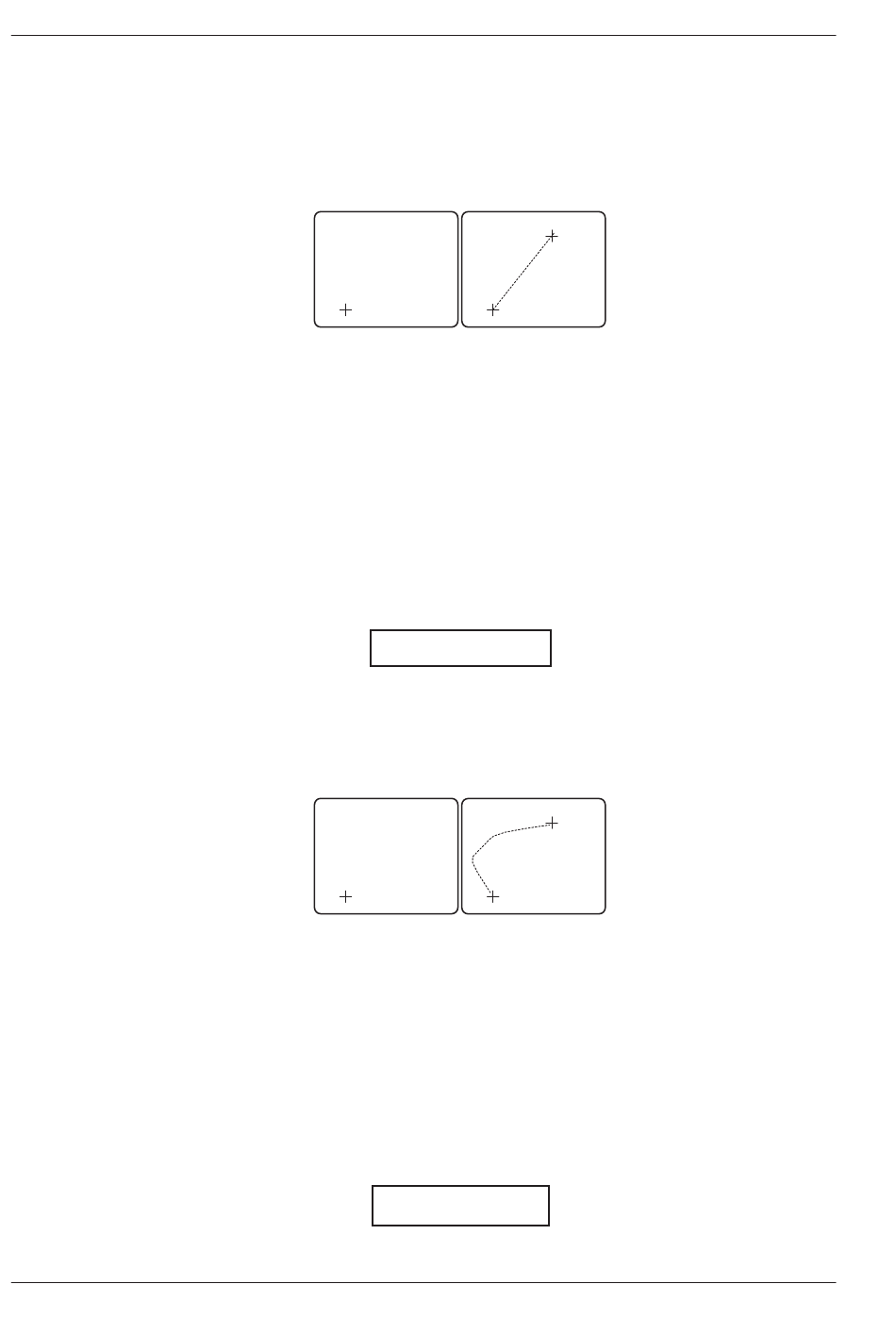

2.1.1.1 Zweipunktmessung
Die Zweipunktmessung im B-Modus wird zur Messung der Distanz zwischen zwei Punkten auf dem Bild
verwendet.
Befolgen Sie die folgenden Schritte zur Durchführung der Messung.
1. Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken; das System startet standardmäßig die
Zweipunktmessung. Eine Markierung wird auf dem Bildschirm angezeigt.
2. Die Markierung mithilfe des Trackballs an die gewünschte Position bewegen und zum Bestätigen die Taste
„Set" (Einstellen) auf dem Bedienfeld drücken. Auf dem Bildschirm wird dann eine zweite Markierung
angezeigt.
3. Die zweite Markierung an die gewünschte Position bewegen.
Mithilfe der Taste Update (Aktualisieren) auf dem Bedienfeld kann die feste Markierung aktiviert werden.
4. Die Taste „Set" (Einstellen) drücken, um die Messung abzuschließen.
5. Die Schritte 2-4 wiederholen, um eine neue Distanzmessung durchzuführen.
Das Messergebnis wird wie folgt angezeigt:
2.1.1.2 Längenkurvenmessung
Die Längenkurvenmessung im B-Modus wird zur Messung der Distanz zwischen zwei Punkten auf dem Bild durch
Ziehen einer Linie entlang des Zielobjekts mit dem Trackball verwendet.
Befolgen Sie die folgenden Schritte zur Durchführung der Messung.
1. Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken und auf Length Trace (Längenkurvenmessung)
im Messungsmenü klicken. Auf dem Bildschirm wird eine Markierung angezeigt.
2. Die Markierung mithilfe des Trackballs an den gewünschten Punkt bewegen und zum Bestätigen die Taste
„Set" (Einstellen) auf dem Bedienfeld drücken. Auf dem Bildschirm wird dann die zweite Markierung
angezeigt.
3. Die zweite Markierung mithilfe des Trackballs entlang des Zielobjekts bewegen.
Mithilfe der Taste Update (Aktualisieren) auf dem Bedienfeld kann die Kurve rückgängig gemacht werden.
4. Die Taste „Set" (Einstellen) drücken, um die Messung abzuschließen.
Das Messergebnis wird wie folgt angezeigt:
10
D: 9,99 mm
L: 3,05 mm
