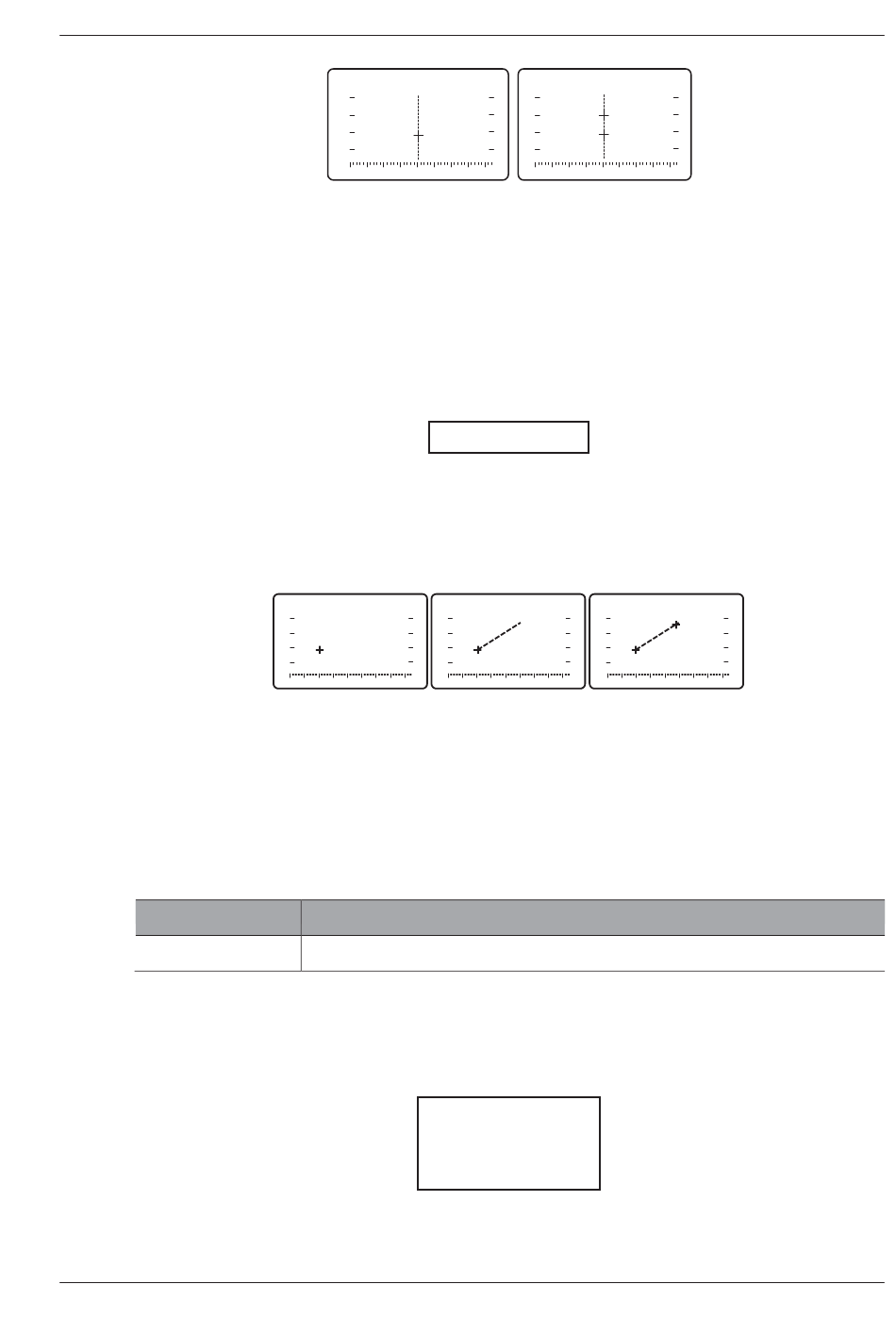

1. Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken; das System startet standardmäßig die
Distanzmessung. Eine Markierung wird auf dem Bildschirm angezeigt.
2. Die Markierung mithilfe des Trackballs an die gewünschte Position bewegen und zum Bestätigen die Taste
„Set" (Einstellen) auf dem Bedienfeld drücken. Auf dem Bildschirm wird dann die zweite Markierung
angezeigt.
3. Die zweite Markierung an die gewünschte Position bewegen und zum Abschließen der Messung die Taste „Set"
(Einstellen) drücken.
Das Messergebnis wird wie folgt angezeigt:
2.2.2
Neigungsmessung
Die Neigungsmessung im M-Modus wird zur Messung der Veränderungen bei der Distanz im Laufe der Zeit
verwendet.
Befolgen Sie die folgenden Schritte zur Durchführung der Messung.
1. Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken und auf Slope (Neigung) im Messungsmenü
klicken. Auf dem Bildschirm wird eine Markierung angezeigt.
2. Die Markierung mithilfe des Trackballs an die gewünschte Position bewegen und zum Bestätigen die Taste
„Set" (Einstellen) auf dem Bedienfeld drücken. Auf dem Bildschirm wird dann eine zweite Markierung
angezeigt.
3. Die zweite Markierung mithilfe des Trackballs an die gewünschte Position bewegen und zum Bestätigen die
Taste „Set" (Einstellen) drücken. Das System berechnet automatisch das Ergebnis mithilfe folgender Formel.
Berechnungselement
V
Wobei
● D die Distanz ist.
● T die Zeit ist.
Die Messergebnisse werden wie folgt angezeigt:
Erweitertes Benutzerhandbuch
0
1
2
3
D: 7,51mm
0
0
1
1
2
2
3
3
Formel
V=(D/10)/(T/1000)
D: 12 mm
T:
V: 1,49 cm/s
2 Grundlegende Messungen und Berechnungen
0
1
2
3
0
1
2
3
808,0 ms
15
