2 Grundlegende Messungen und Berechnungen
1. Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken und auf Angle -> 2Line (Winkel -> 2Linien) im
Messungsmenü klicken. Auf dem Bildschirm wird eine Markierung angezeigt.
2. Die Markierung mithilfe des Trackballs an den gewünschten Punkt bewegen und zum Bestätigen die Taste
„Set" (Einstellen) auf dem Bedienfeld drücken. Auf dem Bildschirm wird dann die zweite Markierung
angezeigt.
3. Die zweite Markierung an die gewünschten Punkte bewegen.
Mithilfe der Taste Update (Aktualisieren) auf dem Bedienfeld kann die feste Markierung aktiviert werden.
4. Die Taste „Set" (Einstellen) drücken, um die erste Linie zu bestätigen.
5. Die Schritte 2-4 wiederholen, um die zweite Linie zu bestätigen. Das System berechnet dann automatisch das
Ergebnis.
Das Messergebnis wird wie folgt angezeigt:
2.2
M-Modus-Messungen
2.2.1
Distanzmessung
Die Distanzmessung im M-Modus wird zur Messung der vertikalen Distanz zwischen zwei Punkten auf dem Bild
verwendet.
Befolgen Sie die folgenden Schritte zur Durchführung der Messung.
1
Angle: 37.01
Generic
Measurement
Distance
Slope
%Sten (D)
Ratio (D)
Time
HR

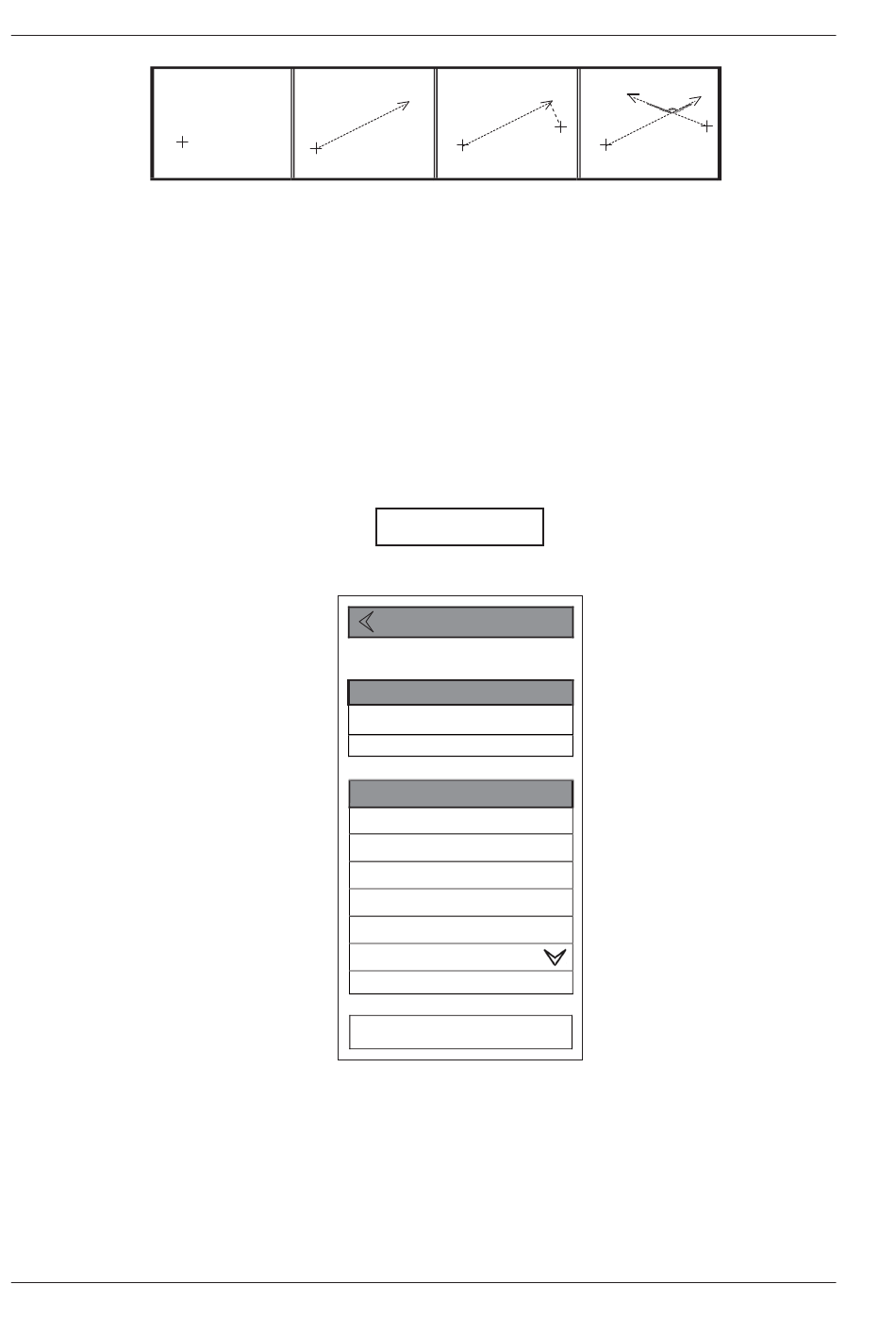

Abbildung 2-2 Grundlegendes Messungsmenü im M-Modus
o
Vascular
Collection
Exit
Erweitertes Benutzerhandbuch
