2 Grundlegende Messungen und Berechnungen
1. Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken und auf Volume (Volumen) im Messungsmenü,
klicken; das System startet standardmäßig die dreifache Distanzmessung. Eine Markierung wird auf dem
Bildschirm angezeigt.
2. Zwei Distanzmessungen für Länge und Breite durchführen.
3. Ein senkrechtes Bild erneut auf das vorherige Bild scannen.
4. Eine Distanzmessung zur Höhe durchführen. Das System berechnet dann automatisch das Ergebnis mithilfe
folgender Formel.

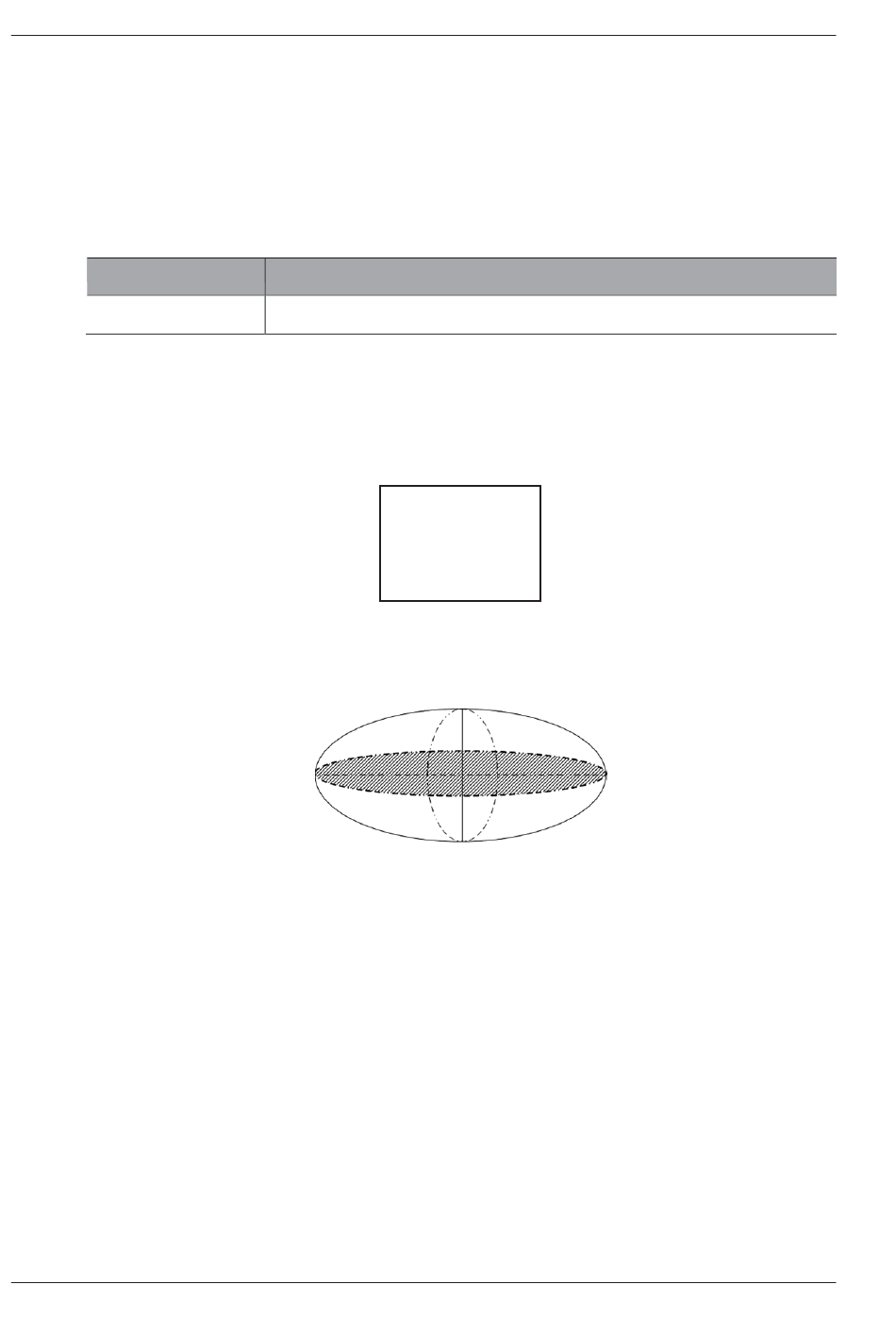

Berechnungselement
V
Wobei
● D1 die Länge ist.
● D2 die Breite ist.
● D3 die Höhe ist.
Die Messergebnisse werden wie folgt angezeigt:
2.1.3.2
Ellipsen+Distanzmessung
Die Ellipsen+Distanzmessung im B-Modus wird zur Messung des Volumens eines ovalen Objekts verwendet.
Befolgen Sie die folgenden Schritte zur Durchführung der Messung.
1. Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken und auf Volume -> Ellipse+Dist (Volumen ->
Ellipse und Distanz) im Messungsmenü klicken. Auf dem Bildschirm wird eine Markierung angezeigt.
2. Die Markierung an die gewünschte Position bewegen und zum Bestätigen die Taste „Set" (Einstellen) auf dem
Bedienfeld drücken. Auf dem Bildschirm wird dann die zweite Markierung angezeigt.
3. Die zweite Markierung an die gewünschte Position bewegen und zum Bestätigen die Taste „Set" (Einstellen)
drücken. Die beiden fixierten Punkte oben definieren eine Achse der Ellipse.
Mithilfe der Taste Update (Aktualisieren) auf dem Bedienfeld können die fixierten Punkte angepasst werden.
4. Die andere Achse der Ellipse mithilfe des Trackballs anpassen.
Mithilfe der Taste Update (Aktualisieren) kann die Position der Ellipse angepasst werden.
5. Zum Bestätigen die Taste „Set" (Einstellen) drücken.
6. Ein Bild erneut scannen, das senkrecht zum vorherigen Bild steht.
7. Eine Distanzmessung zur Höhe durchführen. Das System berechnet dann automatisch das Ergebnis mithilfe
folgender Formel.
1
Formel
V= (1/6)×π×D1×D2×D3
D1: 0,69 mm
D2: 0,97 mm
D3: 1,07 mm
V:
0.37 cm³
Erweitertes Benutzerhandbuch
