3.0 NETZSPANNUNGSWECHSEL
Ihr Generator kann an ein Dreiphasenwechselspannungs-System mit einer
Versorgungsspannung von 230/400V angeschlossen werden. Der Generator wird bereits
im Werk auf eine 400V-Dreiphasenwechselspannung eingestellt. Um sicherzugehen,
überprüfen Sie bitte das Schild am Endstück des Versorgungskabels. Falls es nötig
ist, den Generator an ein 230V-Dreiphasenwechselspannungs-System anzuschließen,
halten Sie sich bitte an folgende Anweisungen (nur für Modelle, bei denen diese
Möglichkeit besteht):
Stellen Sie den Hauptschalter auf OFF und trennen Sie das Versorgungskabel
•
vom Netz.
Nehmen Sie die rechte Seitentafel ab.
•

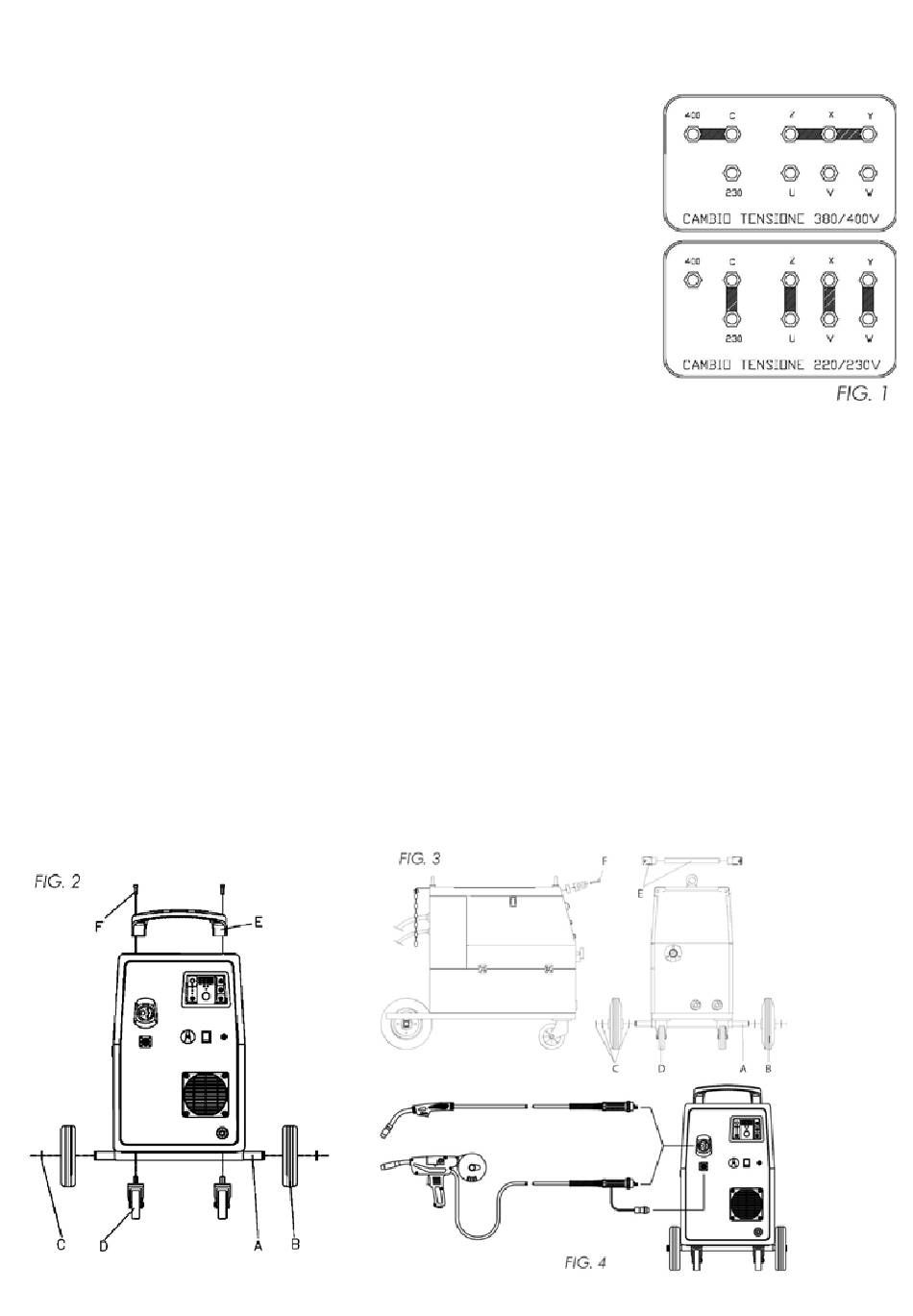

Wechseln Sie den Anschluss am Sockel für den Spannungswechsel gemäß
•
den Hinweisen auf dem Schild (Abb. 1).
Vergewissern Sie sich, dass die Muttern zum Befestigen der Brücken richtig
•
festgezogen sind.
•
Bringen Sie die rechte Seitentafel wieder an.
Benutzen Sie das Schweißgerät nicht ohne die Seitentafeln, um Ihre Sicherheit nicht zu gefährden und die
Abkühlungsbedingungen nicht zu verändern.
4.0 INSTALLATION
4.1 MONTAGE DER RÄDER UND DES GRIFFS
Abb. 2-3:
Holen Sie das Schweißgerät vorsichtig aus der Verpackung heraus;
•
Befestigen Sie die vorderen Rollen (D);
•
•
Setzen Sie die Achse (A) in die entsprechende Öffnung ein und befestigen Sie die Räder (B) mit den
entsprechenden Sicherungsscheiben (C);
Bringen Sie den Handgriff (E) mit den mitgelieferten Schrauben (F) an.
•
•
4.2 INSTALLATION KABEL UND SPOOL-GUN-BRENNER (ABB.4)
•
Stecken Sie das Brennerkabel in den Anschluss an der Vorderseite des Generators; achten Sie darauf, die
Kontakte nicht zu beschädigen und ziehen Sie den Feststellring manuell fest.
Um die Spool Gun anzuschließen, müssen die Anschlüsse mit dem 7-poligen-Stecker der Gerätevorderseite
•
verbunden werden.
QINEO BASIC - 25
