Teile Und Technische Hinweise - Pit Boss AUSTIN XL Montage- Und Betriebsanleitung

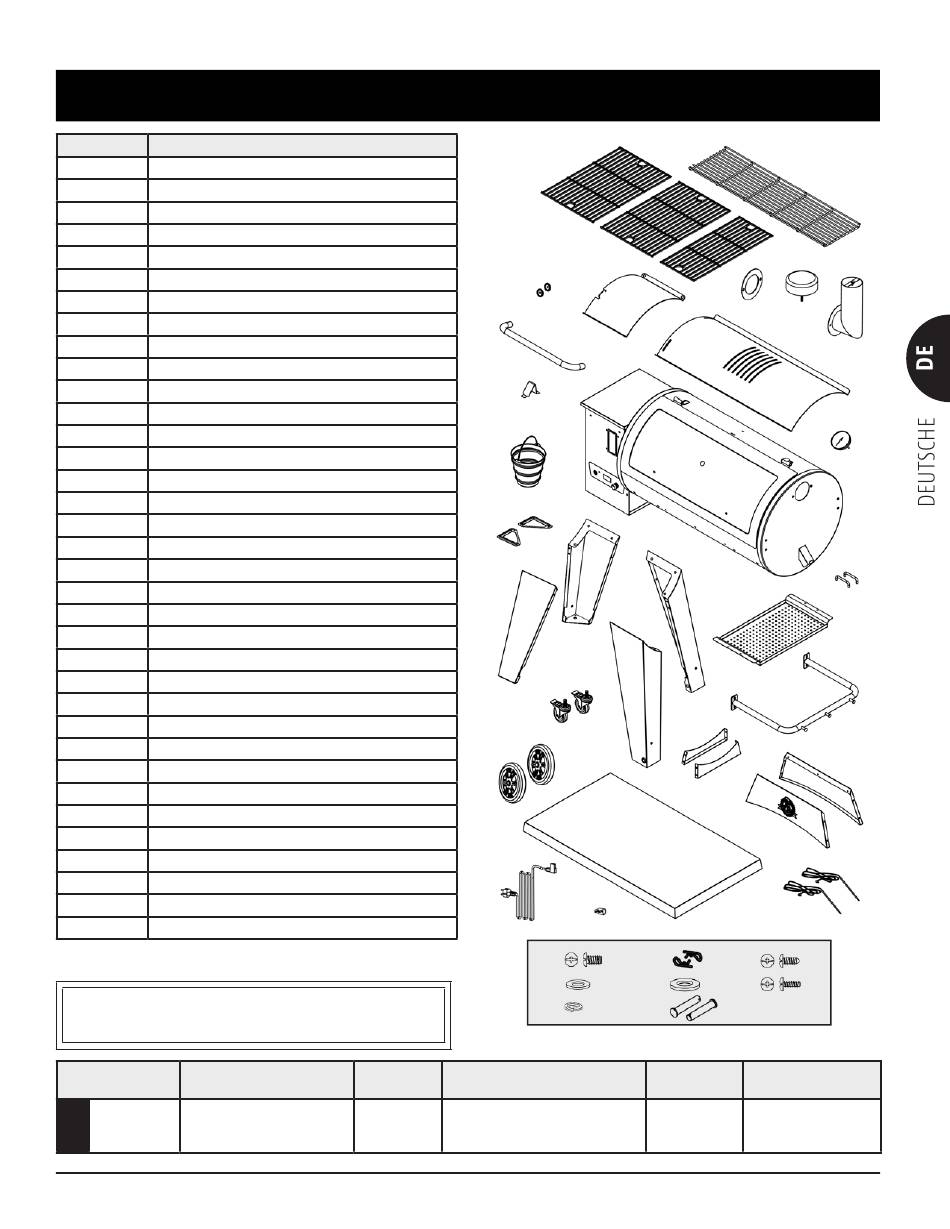

Teilenummer Beschreibung
1 Porzellanemaillierte Garroste aus Stahl (x3)
2 Porzellanemailliertes oberes Gargitter aus Stahl (x1)
3 Dichtung des Rauchabzugs (x1)
4 Rauchabzugsdichtung (x1)
5 Rauchabzugssäule (x1)
6 Blende Deckelgriff (x2)
7 Deckelgriff (x1)
8 Feuerpfannenschieber (x1)
9 Feuerpfannenhauptblech (x1)
10 Thermometer (x1)
11 Deckelstopper (x1)
12 Fetteimer (x1)
13 Hauptgrill / Pelletkammer-Einheit (x1)
14 Fuß des Stützbeins (x2)
15 Stützbein für Feststellrolle (x2)
16 Stützbein für das Rad (x2)
17 Servierplatte (x1)
18 Griff der Servierplatte (x2)
19 Griff der seitlichen Ablage (x1)
20 Lange Stützplatte (x2)
21 Kurze Stützplatte (x2)
22 Untere Ablage (x1)
23 Feststellrollen (x2)
24 Rad (x2)
25 Fleischtemperaturfühler (x2)
26 Netzkabel (x1)
27 Netzkabelclip (x1)
A Schraube (x18)
B Unterlegscheibe (x18)
C Sicherungsscheibe (x18)
D Radsteckerstift (x2)
E Radunterlegscheibe (x2)
F Radachsenbolzen (x2)
G Schraube (x12)
H Schraube (x16)
HINWEIS: Aufgrund der kontinuierlichen Produktweiterentwicklung können Teile ohne Ankündigung geändert
werden. Wenden Sie sich an den Kundenservice, falls bei der Montage des Geräts Teile fehlen sollten.
PB – ELEKTRISCHE ANFORDERUNGEN
220-240 V, 50 HZ, 250 W, STECKER MIT 3 STIFTEN
MODELL ZUSAMMENGEBAUTE EINHEIT
(BxHxT)
1598mm x 1278mm x 678mm
PB PB1000XLW1
/ 63" x 50 ⅓" x 26 ⅔"

TEILE UND TECHNISCHE HINWEISE

GEWICHT DER
EINHEIT
83,0 kg
/ 183,0 lb
1
8
6
7
11
13
12
14
16-1
15-2
15
23
15-1
24
26
27
A
B
C
GARFLÄCHE
Haupt - 4103 cm² / 636 quadratzoll
Oberes Gitter - 1851 cm² / 287 quadratzoll
GESAMT - 5954 cm² / 923 quadratzoll
2
3 4
9
16-2
17
16
21
22
25
D G
E H
F
TEMPERA- DIGITALE
TURBEREICH FUNKTIONALITÄTEN
Zehn Temperaturstufen,
82-260°C
Startzyklus, elektrischer
/ 180-500°F
Anzünder
5
10
18
19
20
77
