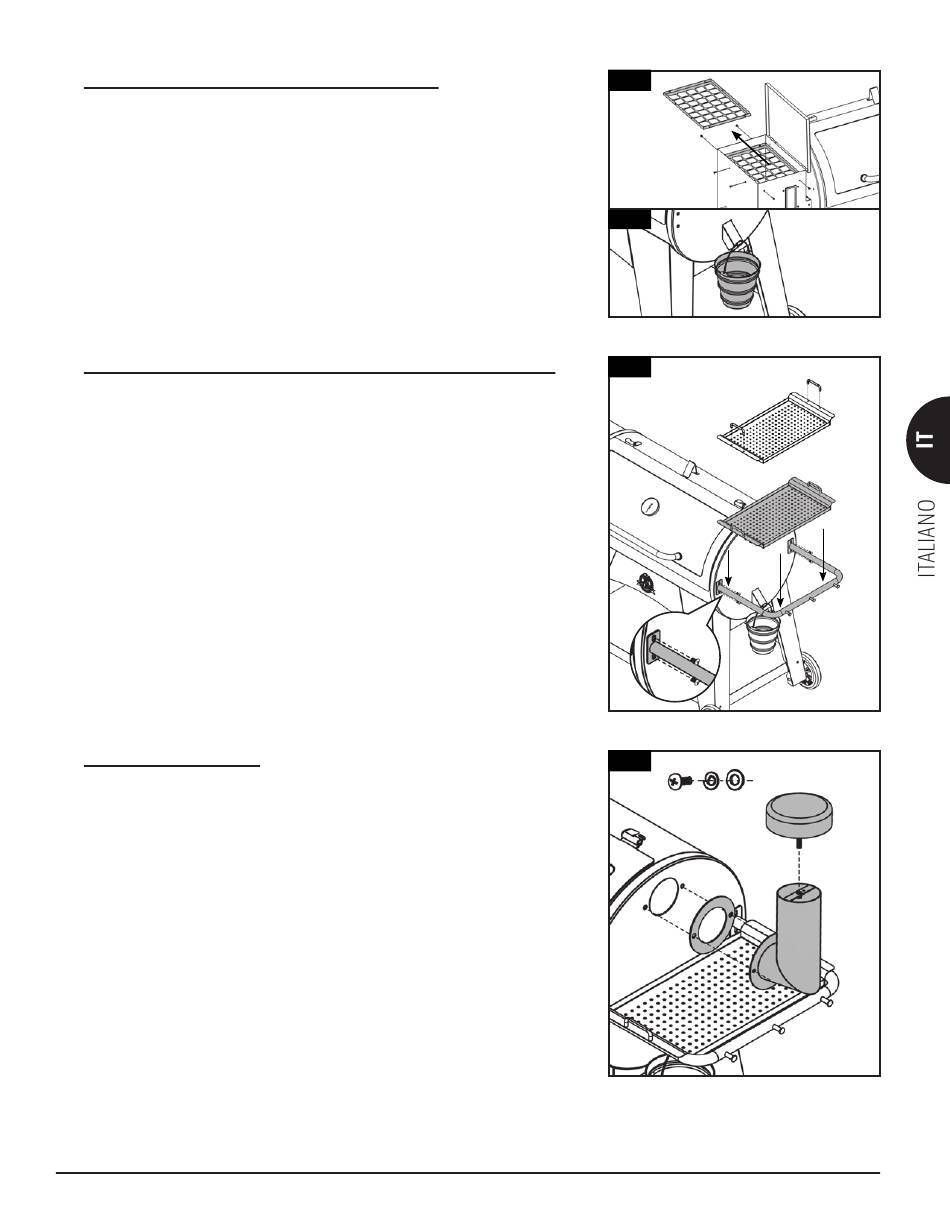

8. POSIZIONAMENTO DEL SECCHIELLO DEL GRASSO

Parti necessarie:
1 x Secchiello del grasso (#12)
Installazione:
• Allentare le sei viti all'esterno della tramoggia che fissano lo schermo di
protezione della tramoggia alla parte interna della stessa e rimuoverlo per
accedere al secchiello di raccolta del grasso. Riposizionare lo schermo di
protezione della tramoggia e reinstallare le sei viti. Osservare la figura 8A
• Posizionare il secchiello di raccolta grasso sul gancio del beccuccio
all'estremità della camera principale. Assicurarsi che sia a livello per evitare
fuoriuscite di grasso. Osservare la figura 8B.

9. MONTAGGIO DELLA MANIGLIA DEL RIPIANO LATERALE, VASSOIO

Parti necessarie:
Maniglia ripiano laterale (#19)
1 x
1 x Vassoio da portata (#17)
1 x Maniglia vassoio da portata (#18)
Installazione:
• Allentare le due viti preinstallate sul lato della camera principale. Montare
la maniglia del ripiano laterale sulla camera principale usando le quattro viti
precedentemente rimosse. Vedere 9A.
• Montare le maniglie del vassoio da portata al vassoio usando le due viti
pre-inserite su ciascuna maniglia. Vedere 9B. Posizionare il vassoio da
portata sulla maniglia del ripiano laterale. Resterà fermo sulla struttura
della maniglia del ripiano laterale. Vedere 9C.
IMPORTANTE: evitare di usare la maniglia del ripiano laterale per
muovere o sollevare la griglia. Il peso dell'unità potrebbe piegare o
rompere la maniglia del ripiano laterale, che non è coperta da garanzia.

10. FISSAGGIO DEL CAMINO

Parti necessarie:
1 x Guarnizione del camino (#3)
Coperchio del camino (#4)
1 x
Fumaiolo del camino (#5)
1 x
2 x Vite (#A)
2 x Rondella di bloccaggio (#C)
2 x Rondella (#B)
Installazione:
• Posizionare l'apertura del camino sul lato della camera principale. Dall'esterno,
fissare la guarnizione e il fumaiolo del camino al pannello laterale utilizzando
due viti. Quindi, ruotare il coperchio del camino sulla sommità.
NOTA: sistemare il coperchio del camino per regolare il flusso d'aria
all'interno della griglia principale.
8A
8B
9
9B
9A
10
A C B
9C
105
