GUÍA DE INSTALACIÓN | MONTAGEANLEITUNG | GUIDA ALL'INSTALLAZIONE
HOW TO INSTALL A

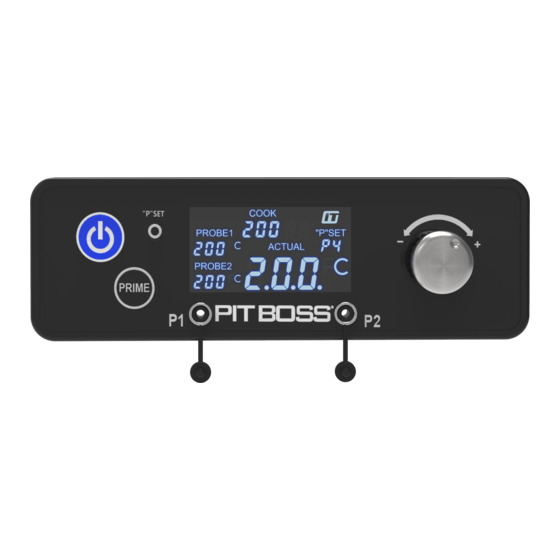

WIFI CONTROL BOARD
ON YOUR GRILL
IMPORTANT, READ CAREFULLY,
RETAIN FOR FUTURE REFERENCE.
COMMENT INSTALLER UN
PANNEAU DE CONTRÔLE
WI-FI SUR VOTRE GRIL
IMPORTANT, PRENEZ CONNAISSANCE DE
CE DOCUMENT ET CONSERVEZ-LE POUR
RÉFÉRENCE ULTÉRIEURE.
CÓMO INSTALAR UN
PANEL DE CONTROL CON
WIFI EN SU BARBACOA
IMPORTANTE, LEER DETENIDAMENTE,
CONSERVAR PARA REFERENCIA FUTURA.
780210205UMV
INSTALLATION GUIDE | GUIDE D'INSTALLATION
MODEL / MODÈLE / MODELO / MODELL / MODELLO :
SO INSTALLIEREN SIE EIN
WLAN-STEUERPANEL AN
IHREM GRILL
WICHTIG: AUFMERKSAM LESEN UND GUT
AUFBEWAHREN BITTE
COME INSTALLARE UNA
SCHEDA DI CONTROLLO
WI-FI SULLA GRIGLIA
IMPORTANTE: LEGGERE ATTENTAMENTE E
CONSERVARE PER RIFERIMENTO FUTURO.
SMOKE iT
®
LEGACY H3, LEGACY H4, LEGACY T3
PART / PIÈCE / PARTE / TEIL / PARTE :
80034, 80035, 80053
