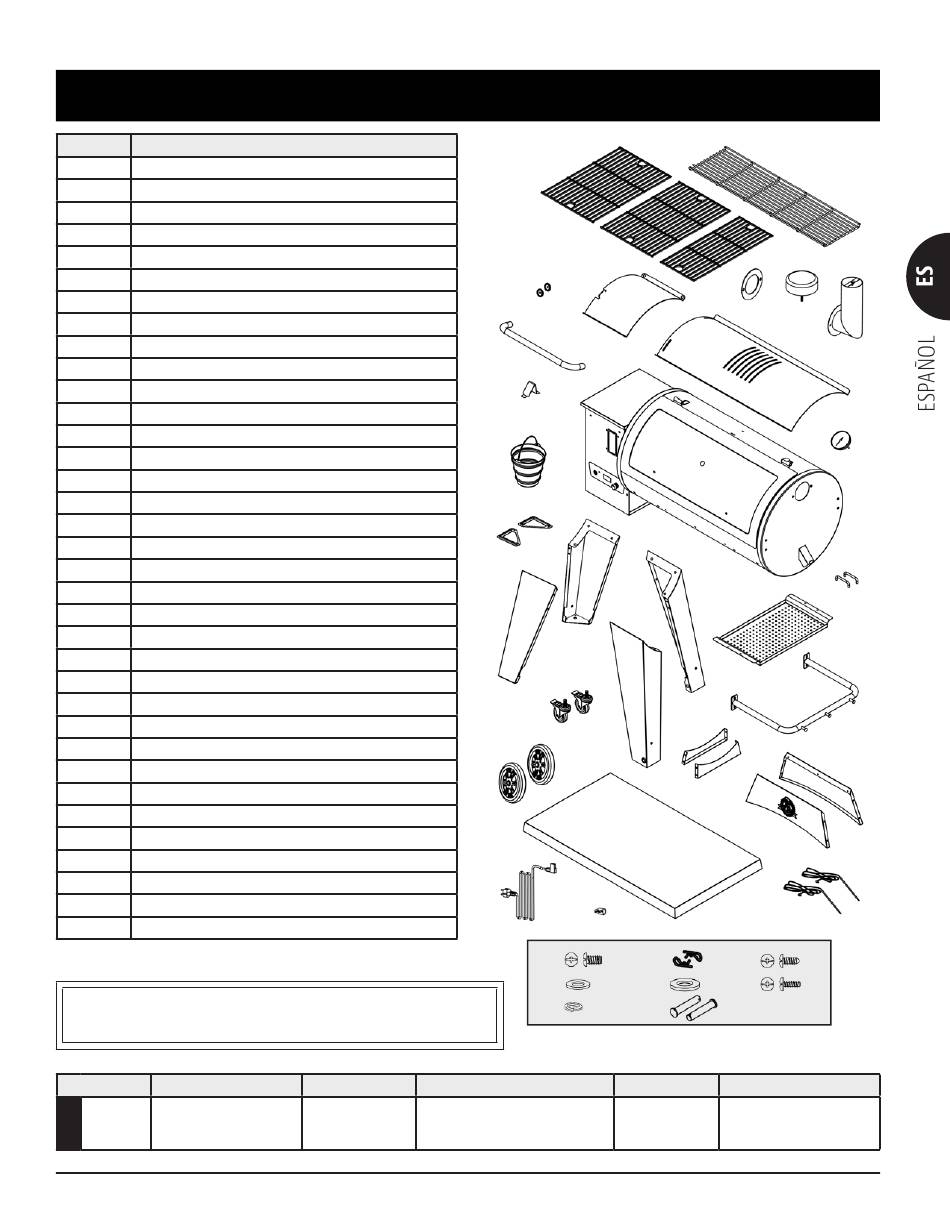

N.º Descripción
1 Rejillas para cocinar de hierro forjado recubierto de porcelana (x3)
2 Bandeja para cocinar superior de acero con capa de porcelana (x1)
3 Junta de la chimenea (x1)
4 Tapa de la chimenea (x1)
5 Pila de chimenea (x1)
6 Bisel de asa de tapa (x2)
7 Asa de tapa (x1)
8 Guía del asador de fuego (x1)
9 Placa principal del asador de fuego (x1)
10 Kit de termómetro (x1)
11 Tapón de tapa
12 Recogegrasa (x1)
13 Conjunto de parrilla principal/tolva (x1)
14 Base de pata de soporte (x2)
15 Pata de soporte para rueda pivotante de cierre (x2)
16 Pata de soporte para rueda (x2)
17 Bandeja para servir (x1)
18 Asa de bandeja para servir (x2)
19 Asa de estante lateral (x1)
20 Placa de soporte larga (x2)
21 Placa de soporte corta (x2)
22 Estante inferior (x1)
23 Rueda pivotante de cierre (x2)
24 Rueda (x2)
25 Sonda de carne (x2)
26 Cable de alimentación (x1)
27 Clip para cable de alimentación (x1)
A Tornillo (x18)
B Arandela (x18)
C Arandela de retención (x18)
D Clavija de rueda (x2)
E Arandela de rueda (x2)
F Clavija de eje de rueda (x2)
G Tornillo (x12)
H Tornillo (x16)
NOTA: debido a que el producto está en desarrollo constante, las piezas están sujetas a cambios sin aviso previo. Póngase en
contacto con el equipo de Atención al Cliente si durante el montaje de la unidad observa que falta alguna pieza.
PB: REQUISITOS ELÉCTRICOS
ENCHUFE DE 3 CLAVIJAS CON CONEXIÓN A TIERRA DE 220-240 V, 50 HZ, 250 W
MODELO UNIDAD MONTADA (AxAxP) PESO DE LA UNIDAD
1598mm x 1278mm x 678mm
PB PB1000XLW1
/ 63 pu x 50 ⅓ pu x 26 ⅔ pu

PIEZAS Y ESPECIFICACIONES

ÁREA DE COCINA
Principal - 4103 cm² / 636 pu. cu.
83,0 kg
Bandeja superior - 1851 cm² / 287 pu. cu.
/ 183,0 lb
TOTAL - 5954 cm² / 923 pu. cu.
1
8
6
7
11
13
12
14
16-2
16-1
16
15-2
15
23
15-1
24
26
27
A D
B
E
C F
RANGO DE TEMP.
82-260°C
/ 180-500°F
2
3 4
5
9
10
18
17
19
21
20
22
25
G
H
CARACTERÍSTICAS DIGITALES
Diez preajustes de temperatura,
ciclo de arranque, sistema de
ignición eléctrica
