Bedienungsanleitung
4.4

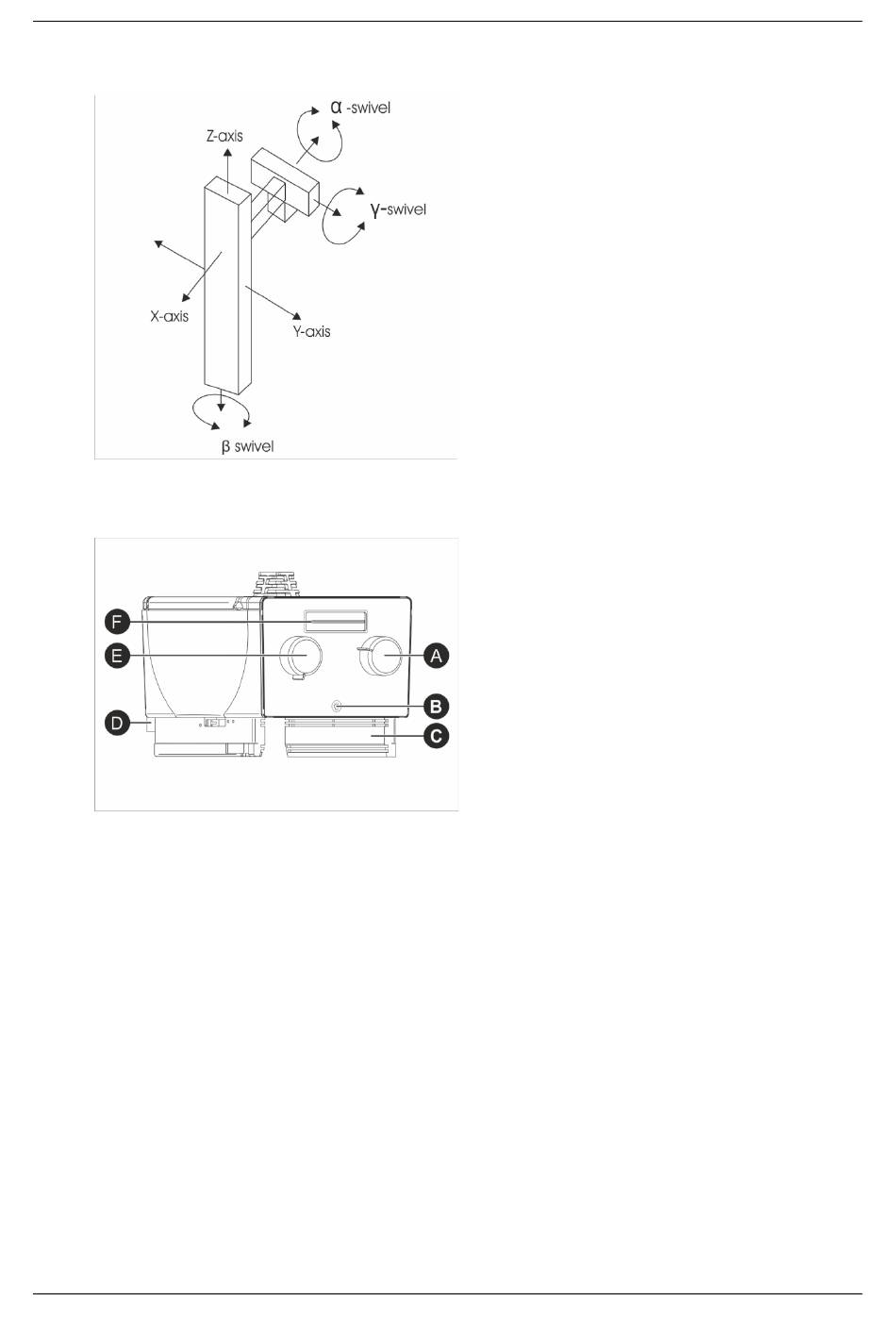

Bewegungen
4.5
Kollimator
Page 26/78
PROSLIDE 32 B
X-Achse = Bewegung des Teleskoparms
Y-Achse = n.d.
Z-Achse = Vertikalbewegung der radiogenen Einheit
α-swivel = Drehung der radiogenen Einheit um die X-
Achse
β-swivel = Drehung der radiogenen Einheit um die Z-
Achse
γ-swivel = Drehung der radiogenen Einheit um die
eigene Achse
A - Längskollimation
B - Start-Taste Lampe und Laser (optional)
C - Führungen Positionierung Zubehör (Filter oder
DAP-Meter)
D - Maßband für die Abstandmessung von Focus-
Bildrezeptor
E - Querkollimation
F - Scheibe Einführung Filter
[File: 222612-21-04.docx]
