blaue Anschluss für die weiße LED wird außerdem nachher noch an die 3. LED geführt welche das 3.
Spitzenlicht widergibt.
Ich habe mir angewöhnt alle LED vor dem Einbau erst durchzutesten - was mit einem
entsprechenden Trafo und einer fliegenden Verkabelung recht schnell vonstatten geht. Dabei sollte
man unbedingt eine regelbare Gleichstromquelle verwenden - und natürlich darauf achten die LED
mit der richtigen Polung anzuschließen!
Die beiden LEDs für die unteren Lampen werden dann übereinander geführt, sodass sich von vorne
folgendes Bild ergibt:

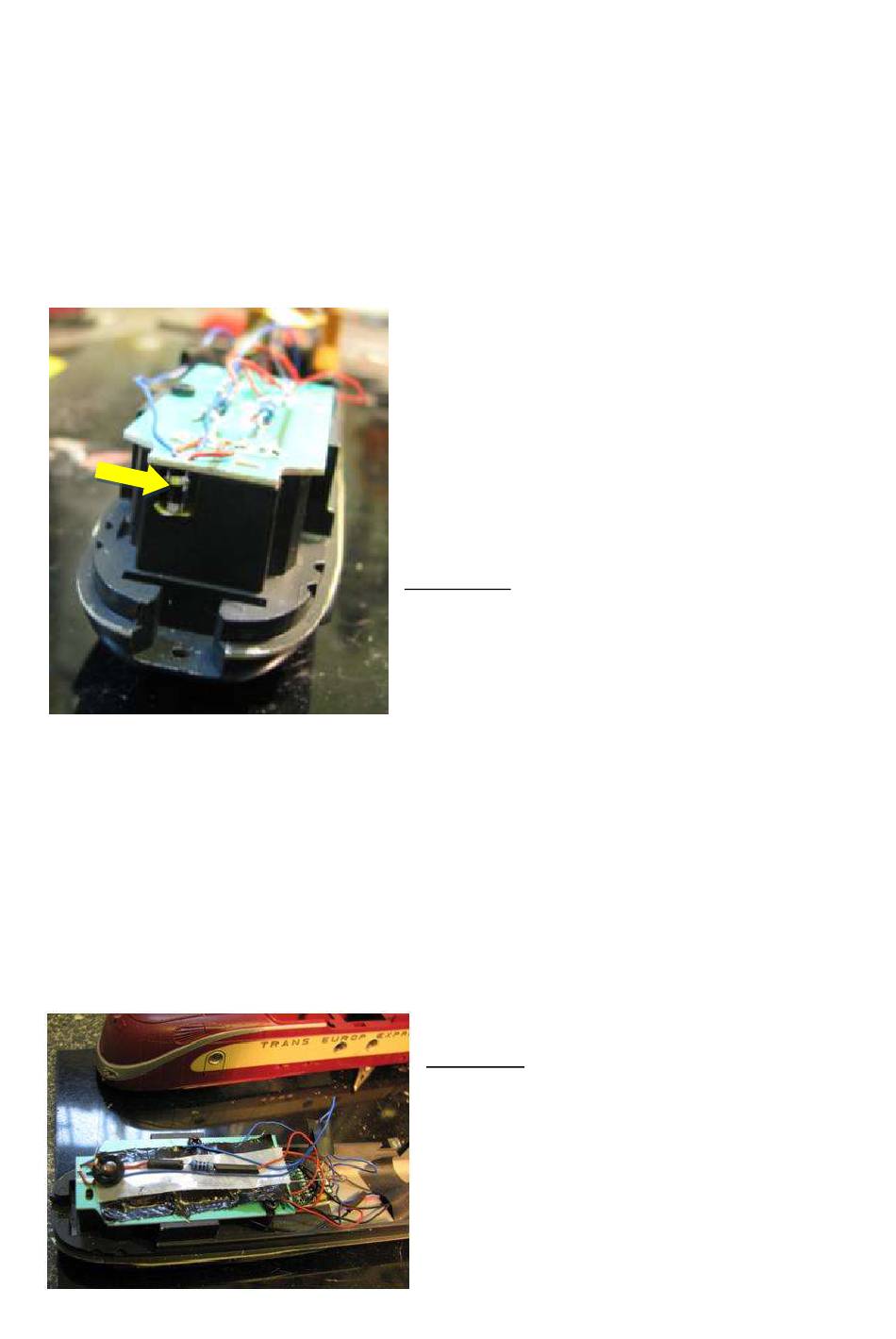

Abbildung 4, LED Einbau Steuerwagen
stromführende Kupplung angelötet wird. Der Pluspol des Decoders wird auf die Platine geführt
(türkisfarbener Pfeil) und die Platine wie im Bild verkabelt.
Bereits jetzt kann man ausprobieren, ob der Decoder mit den LED auch wirklich funktioniert. Dabei
muss allerdings beachtet werden, dass der Decoder nur programmierbar ist, wenn an A1 auch ein
ausreichend groß dimensionierter Verbraucher angeschlossen ist. Der Anschluß der LED an A1 reicht
nicht aus! Ich habe daher eine 12 V Glühbirne an A1 angeschaltet (weißer Pfeil). Außerdem
empfiehlt es sich am Decoder anfangs jedem Ausgang genau eine Funktionstaste zuzuordnen, also F1
Abbildung 5, Motorwagen 3. Spitzenlicht
Deutlich sind hier die beiden unterschiedlichen LEDs zu
erkennen. Am Boden der Durchlassöffnung wurde der
Rahmen mit ein wenig Isolierband gegen Kurzschlüsse
gesichert. Wichtig ist, dass beide LEDs nahezu
übereinander liegen (wer Spaß hat kann auch
zweifarbige LED verwenden - dafür braucht man dann
aber wirklich Adleraugen, um die 4 Anschlüsse an eine
SMD LED zu bekommen).
Verkabelung:
Im Wagenboden liegen bereits die schwarzen Kabel der
Stromzuführung, die von den 4 Achsen abgenommen
werden. Ein Kabel wird direkt mit dem Decoder
verbunden, wobei man an der Verbindungsstelle noch
ein weiteres Kabel anlötet welches später an die
zu A1, F2 zu A2 usw.
Spitzenlicht:
Wenn die weiße LED eingeschaltet ist, wird das Licht
der roten LED überdeckt - daher nicht etwa wundern,
dass die rote LED nicht funktioniert! Funktioniert
auch dieser Decodertest, kann die 3. LED für das
Spitzenlicht montiert werden gemäß Abbildung 5.
Diese LED wird mittels doppelseitigem Klebeband
fixiert - dabei sollte auch hier der zugehörige
