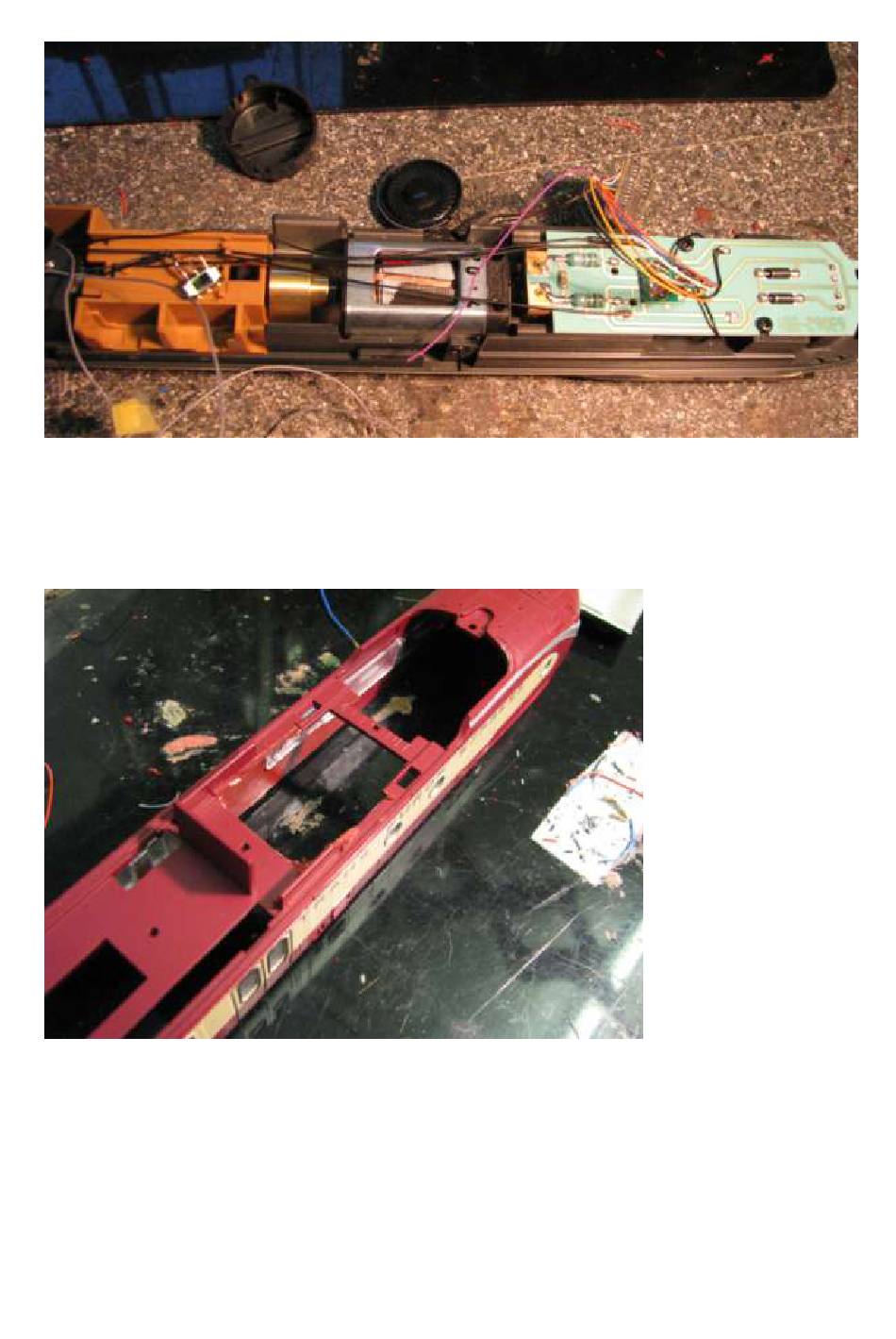

Abbildung 14, Motorwagen Decoderplatine
Der Decoder selbst kann ziemlich weit nach vorne über die beiden Dioden kommen und hat dort
noch genügend Platz. Schwieriger ist es den Platz für den Lautsprecher zu finden. Hier kommt wieder
die Fräse zum Einsatz - wobei nur ein kleiner Teil über dem Motor ausgefräst werden muß:
Abbildung 15 Motorwagen - Lautsprecherbereich
Zum Einsatz habe ich 2 ESU Lautsprecher 23er mit 4 Ohm verwendet die - anders als bei ESU
angegeben - in Reihe geschaltet werden! Dadurch ergeben sich wiederum 8 Ohm allerdings ein etwas
geringerer Lautstärkepegel vorhanden ist (was aber dem Sound keinen grossen Abbruch tut!).
Der 2. Lautsprecher wurde bereits anfangs in den Steuerwagen eingebaut. Fixiert wird der
Lautsprecher mit Kunstoffkleber aus einer Klebepistole:
