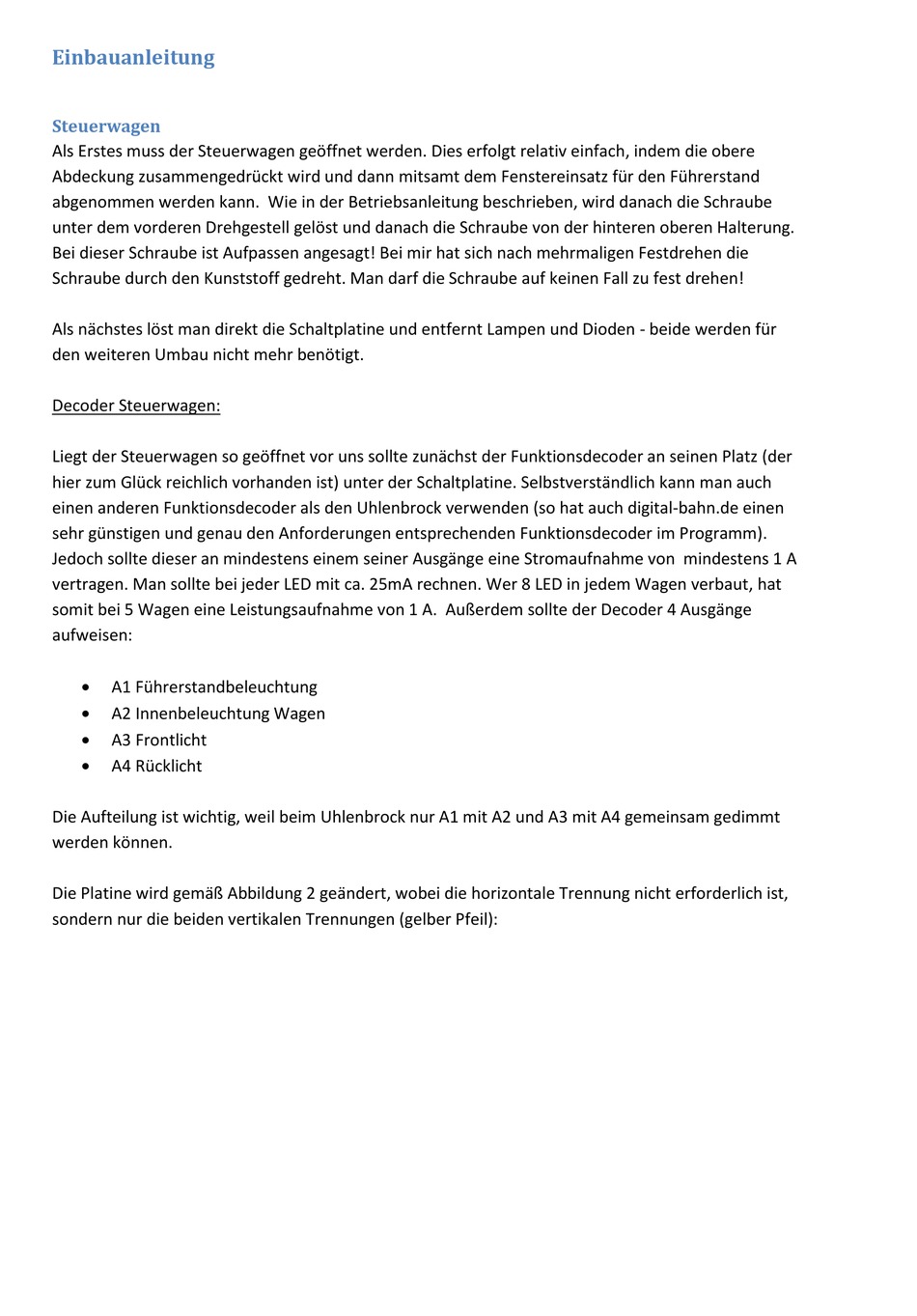

Einbauanleitung
Steuerwagen
Als Erstes muss der Steuerwagen geöffnet werden. Dies erfolgt relativ einfach, indem die obere
Abdeckung zusammengedrückt wird und dann mitsamt dem Fenstereinsatz für den Führerstand
abgenommen werden kann. Wie in der Betriebsanleitung beschrieben, wird danach die Schraube
unter dem vorderen Drehgestell gelöst und danach die Schraube von der hinteren oberen Halterung.
Bei dieser Schraube ist Aufpassen angesagt! Bei mir hat sich nach mehrmaligen Festdrehen die
Schraube durch den Kunststoff gedreht. Man darf die Schraube auf keinen Fall zu fest drehen!
Als nächstes löst man direkt die Schaltplatine und entfernt Lampen und Dioden - beide werden für
den weiteren Umbau nicht mehr benötigt.
Decoder Steuerwagen:
Liegt der Steuerwagen so geöffnet vor uns sollte zunächst der Funktionsdecoder an seinen Platz (der
hier zum Glück reichlich vorhanden ist) unter der Schaltplatine. Selbstverständlich kann man auch
einen anderen Funktionsdecoder als den Uhlenbrock verwenden (so hat auch digital-bahn.de einen
sehr günstigen und genau den Anforderungen entsprechenden Funktionsdecoder im Programm).
Jedoch sollte dieser an mindestens einem seiner Ausgänge eine Stromaufnahme von mindestens 1 A
vertragen. Man sollte bei jeder LED mit ca. 25mA rechnen. Wer 8 LED in jedem Wagen verbaut, hat
somit bei 5 Wagen eine Leistungsaufnahme von 1 A. Außerdem sollte der Decoder 4 Ausgänge
aufweisen:

A1 Führerstandbeleuchtung

A2 Innenbeleuchtung Wagen

A3 Frontlicht

A4 Rücklicht
Die Aufteilung ist wichtig, weil beim Uhlenbrock nur A1 mit A2 und A3 mit A4 gemeinsam gedimmt
werden können.
Die Platine wird gemäß Abbildung 2 geändert, wobei die horizontale Trennung nicht erforderlich ist,
sondern nur die beiden vertikalen Trennungen (gelber Pfeil):
