Nun sollten wir die stromführenden Kupplungen belegen. Diese bestehen jeweils aus einer Buchse
und einem Stecker. Wie man die Kupplungen richtig zusammenlötet ist hinreichend
- deshalb erspare ich mir diesen Teil. Auch beschreibt Herr Brandt sehr detailliert in seiner
Dokumentation, was beim Zusammenbau zu beachten ist.
Was man allerdings auch beachten sollte: War es vorher möglich die Wagen, sowohl links- als auch
rechtsherum anzukuppeln, ist dies mit den elektrischen Kupplungen nur noch in eine Richtung
möglich, da jeder Wagen jeweils einen Stecker und eine Buchse besitzt und somit die Einbaurichtung
im Zug vorgegeben ist. Ist der siebenteilige Zug erstmal zusammengebaut und steht am Stück auf
dem Gleis, wird man ihn kaum zum Wenden wieder herunternehmen - es sei denn man hat eine
Kehrschleife, in der ein Wenden möglich ist.
Stecker und Buchse wechseln die Belegung von unten nach oben! Um Fehler zu vermeiden erstellt
man einen Belegungsplan von Stecker und Buchse. Das sieht bei mir so aus:
Unterseite Hinten
Mitte
Vorne
Oberseite Hinten
Mitte
Vorne

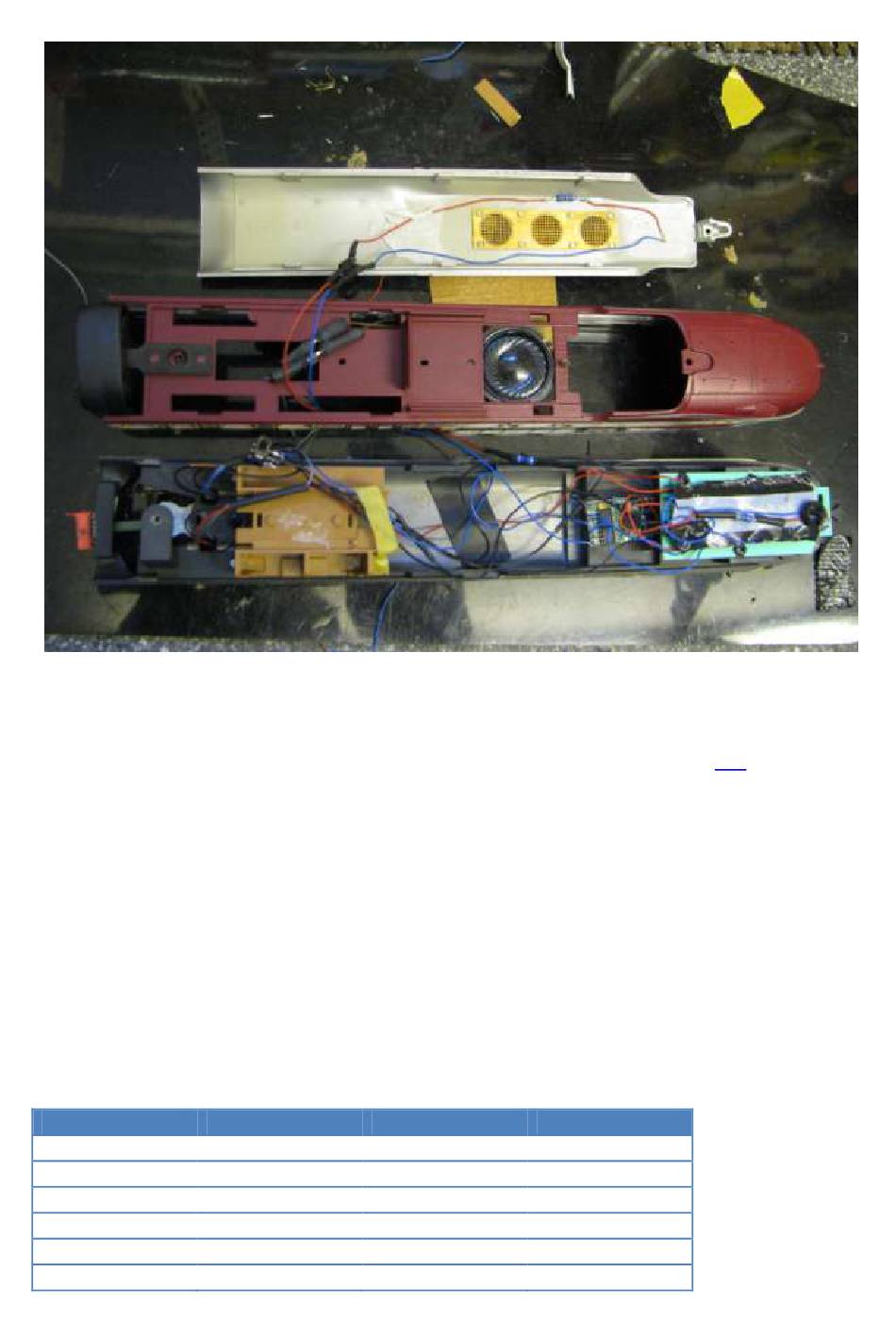

Abbildung 7, Motorwagen Gesamtbild
Buchse
Schwarz 1
Blau
Grau 1
Rot
Grau 2
Schwarz 2
Stecker
Rot
Grau 2
Schwarz 2
Schwarz 1
Blau
Grau 2
hier beschrieben
