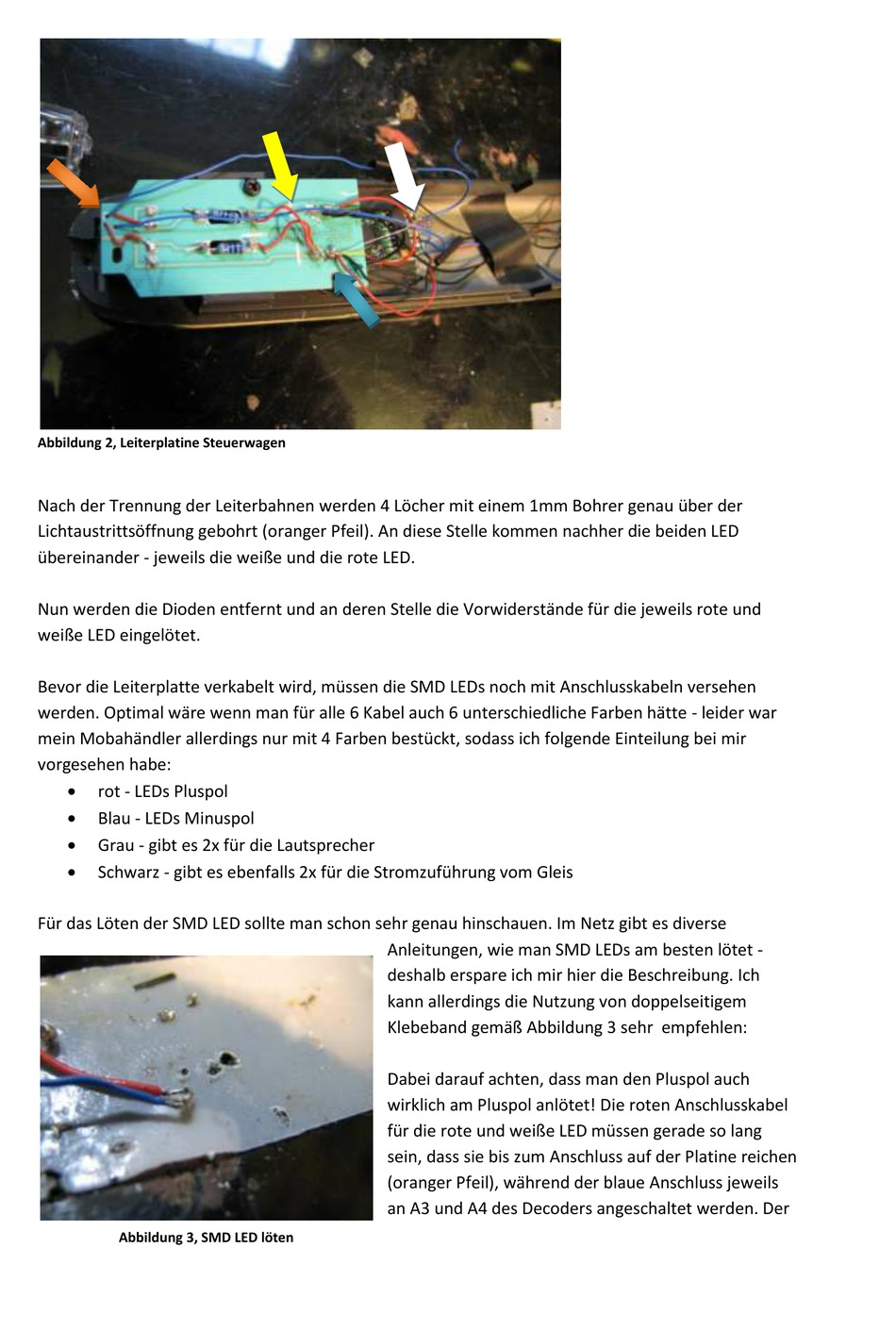

Abbildung 2, Leiterplatine Steuerwagen

Nach der Trennung der Leiterbahnen werden 4 Löcher mit einem 1mm Bohrer genau über der

Lichtaustrittsöffnung gebohrt (oranger Pfeil). An diese Stelle kommen nachher die beiden LED

übereinander - jeweils die weiße und die rote LED.

Nun werden die Dioden entfernt und an deren Stelle die Vorwiderstände für die jeweils rote und

weiße LED eingelötet.

Bevor die Leiterplatte verkabelt wird, müssen die SMD LEDs noch mit Anschlusskabeln versehen

werden. Optimal wäre wenn man für alle 6 Kabel auch 6 unterschiedliche Farben hätte - leider war

mein Mobahändler allerdings nur mit 4 Farben bestückt, sodass ich folgende Einteilung bei mir

vorgesehen habe:



rot - LEDs Pluspol



Blau - LEDs Minuspol



Grau - gibt es 2x für die Lautsprecher



Schwarz - gibt es ebenfalls 2x für die Stromzuführung vom Gleis

Für das Löten der SMD LED sollte man schon sehr genau hinschauen. Im Netz gibt es diverse

Abbildung 3, SMD LED löten

Anleitungen, wie man SMD LEDs am besten lötet -

deshalb erspare ich mir hier die Beschreibung. Ich

kann allerdings die Nutzung von doppelseitigem

Klebeband gemäß Abbildung 3 sehr empfehlen:

Dabei darauf achten, dass man den Pluspol auch

wirklich am Pluspol anlötet! Die roten Anschlusskabel

für die rote und weiße LED müssen gerade so lang

sein, dass sie bis zum Anschluss auf der Platine reichen

(oranger Pfeil), während der blaue Anschluss jeweils

an A3 und A4 des Decoders angeschaltet werden. Der
