Montage Des Zuluftfühlers - Swegon COMPACT UNIT Installationsanleitung

2.4.1.2 Eventuelle Änderung in Linksausführung
1. Das Gerät mit dem Bedienterminal stoppen. Sicher-
heitsschalter ausschalten.
2. Warten, bis die Ventilatoren zum Stillstand gekommen
sind. Revisionstüren öffnen.
3. Die Schauben des Abdeckblechs am Wärmetauscher
lösen, so dass die DIL-Umschalter zugänglich sind.
4. DIL-Schalter Nr. 1 wird in die Position ON (siehe 20.3)
für Linksausführung gestellt (siehe 3.4.1.1).
5. Abdeckblech wieder montieren.
6. Den rotierenden Wärmetauscher von Hand nach unten
rollen. Es reicht, den Rotor etwa eine Viertelumdrehung
zu drehen.
7. Revisionstüren schließen.
8. Sicherheitsschalter einschalten.
9. Gerät starten.

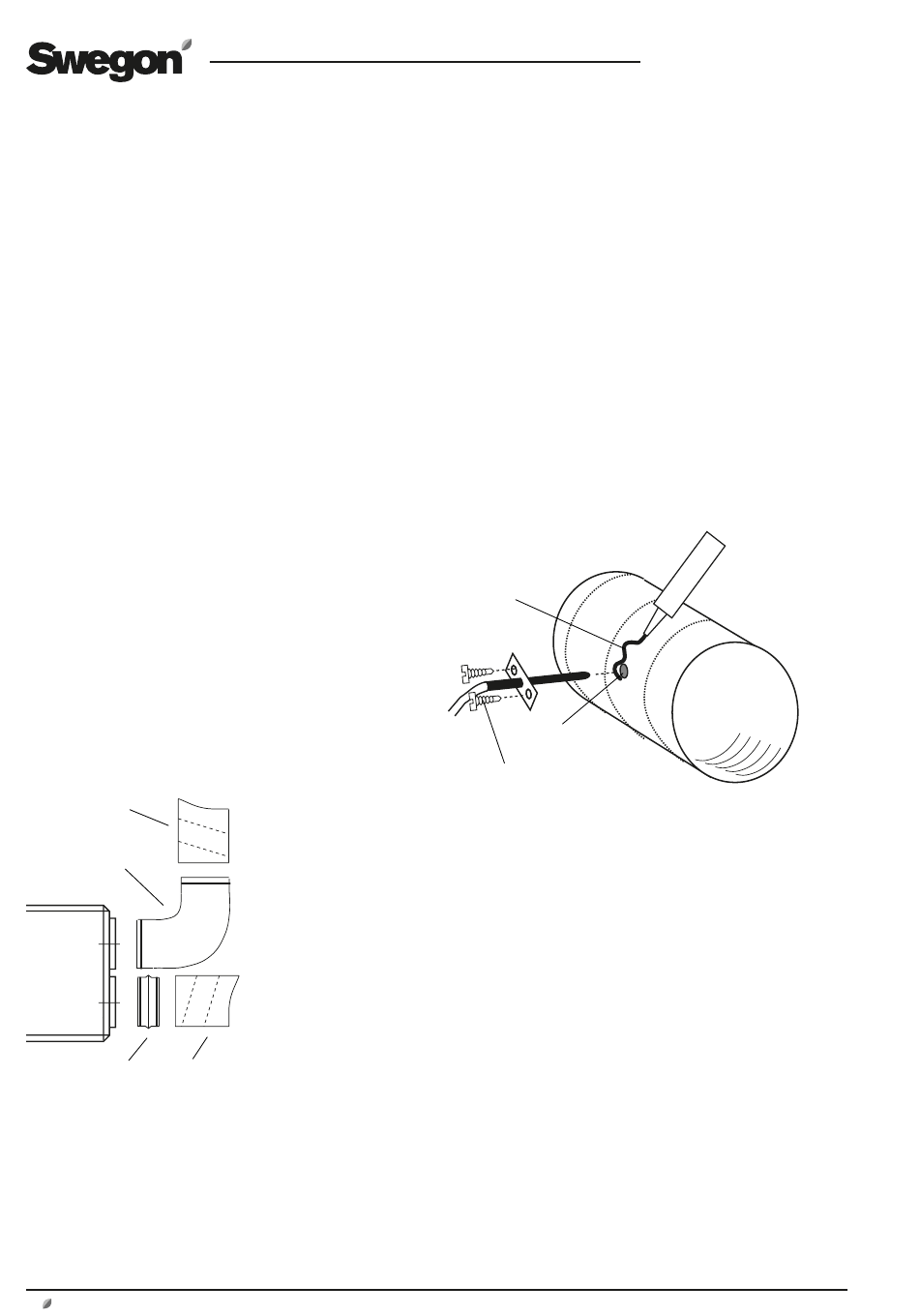

2.5 Kanalanschlüsse
Die Anschlussstutzen des Gerätes sind rund, und die Ka-
näle werden mit Nippeln mit Gummiringen angeschlossen.
Spirobögen mit Gummiringdichtung können direkt ohne
Nippel angeschlossen werden.
Die Nippel/Bögen werden mit Blindnieten oder mit Klebe-
band am Stutzen des Gerätes befestigt.
Die Kanäle sind gemäß den geltenden Bestimmungen und
Branchennormen zu isolieren.
Kanal
Bogen
Nippel Kanal
4 www.swegon.com
2.6 Montage des Zuluftfühlers
Zulufttemperaturfühler wird im Zuluftkanal angebracht.
Der Fühler muss mindestens 1,5 m vom Gerät entfernt
platziert werden.
ACHTUNG! Wenn eventuell Luftheizer und/oder Luftküh-
ler vorhanden sind, muss der Fühler mindestens 1,5 m von
diesen entfernt sein.
1. Die Position des Fühlers ausmessen und markieren.
2. Ein Loch mit 11 mm Durchmesser in den Zuluftkanal
bohren.
3. Die Ränder des Bohrlochs mit Dichtungsmittel ab-
dichten und den Fühler mit zwei selbstschneidenden
Schrauben festschrauben.
4. Den Fühler an die Schnellkupplung an der Überseite des
Gerätes anschließen, siehe 20.3.1. Verlängerungskabel
sind als Zubehör erhältlich.
Abdichtmittel
Ø 11 mm
Selbstschnei-
dende Schraube
DE.COMPACTUTIN.210520
Änderungsrechte vorbehalten.
