REACT Parasol Zenith c

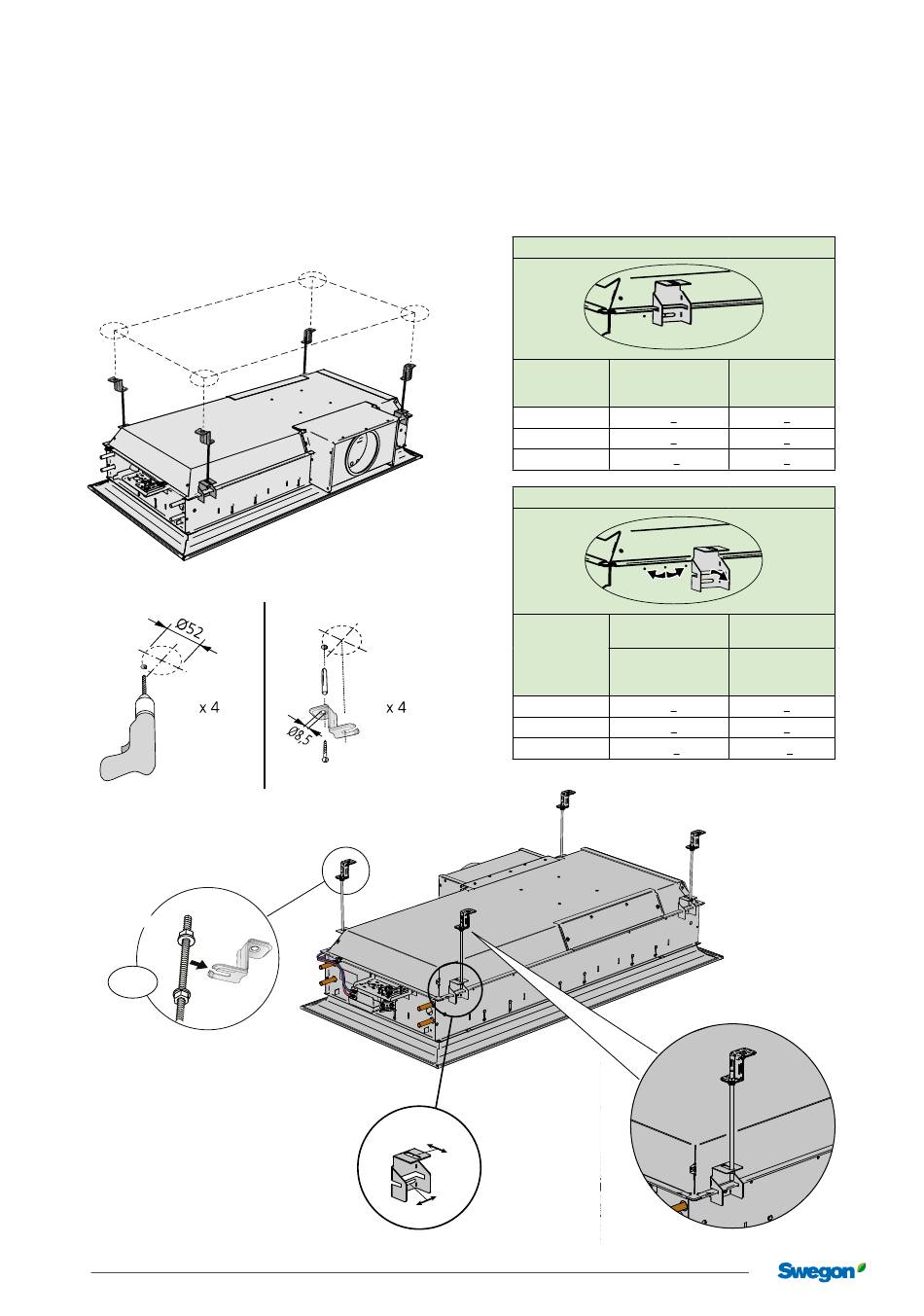

Montage
Aufhängungsbefestigung
Für die Montage des Produkts an der Decke mit der Standard-Aufhängungsbefestigung SYST MS
X
SYST MS
M8
4
Swegon behält sich das Recht auf Konstruktionsänderungen vor. 20220711
Mittenabstand
Y
Länge der Einheit
Länge der Einheit
2 0 m
m
m
2 0 m
Platzierung der Halterung bei der Lieferung
Mittenabstand (mm)
X
600
330 +10
1200
930 +10
1800
1530 +10
Alternative Platzierung der Aufhängungsbefestigung
A2
A
A1
Nach außen zur Ecke
Mittenabstand (mm)
X (A1)
600
398 +10
1200
998 +10
1800
1598 +10
Mittenabstand
(mm)
Y
508 +10
508 +10
508 +10
Nach innen zur
Mitte
Mittenabstand
(mm)
X (A2)
262 +10
862 +10
1462 +10
