Seite 1

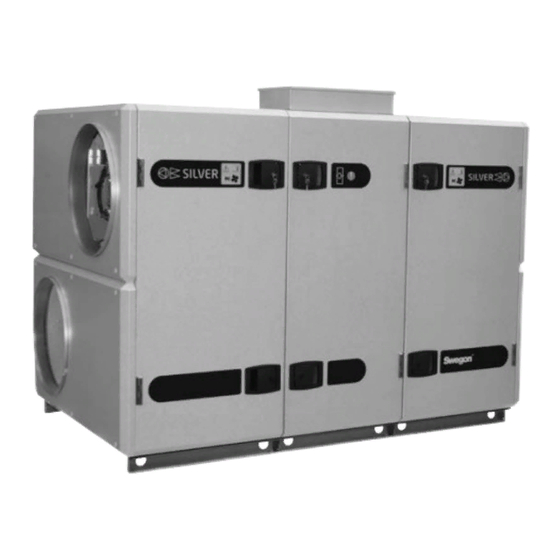

DE.SILVERF120.181005 Installationsanweisung SILVER C RX/CX-Version F, Größe 100/120 Die Ursprungssprache des Dokuments ist Schwedisch www.swegon.com Änderungen vorbehalten.
1.6.2 Mit Kran ............4 1.6.2.1 Ganze Einheiten ........... 4 1.6.2.2 Wärmetauscherteil, Lieferung in zwei Teilen plus Rotor (nur SILVER C RX) ......5 1.7 Eventuelle Montage des Wärmetauscherteils (nur SILVER C RX) ............7 1.7.1 Alternative 1 ............. 7 1.7.2 Alternative 2 ...........
1.5 Lieferart 1.1 Allgemeines 1.5.1 SILVER C RX SILVER C RX 120 wird normalerweise in fünf separaten Vor Beginn der Arbeiten mit dem Gerät muss das betrof- Einheiten geliefert: zwei Ventilatorteile, zwei Filterteile fene Personal diese Anleitung sorgfältig lesen. Schäden und ein Wärmetauscherteil.
DE.SILVERF120.181005 1.6 Anheben 1.6.1 Mit Gabelstapler Rotierender Wärmetauscher (nur SILVER C RX) Sonstige Teile HINWEIS! Hoher Schwer- punkt! HINWEIS! Darauf achten, dass die Hubgabeln lang genug sind! HINWEIS! Darauf achten, dass die Hubgabeln lang genug sind! 1.6.2 Mit Kran 1.6.2.1 Ganze Einheiten...
DE.SILVERF120.181005 1.6.2.2 Wärmetauscherteil, Lieferung in zwei Teilen plus Rotor (nur SILVER C RX) HINWEIS! Seilspreizer ver- wenden! Gehäuseunterteil Gehäuseunterteil www.swegon.com Änderungen vorbehalten.
Seite 6
DE.SILVERF120.181005 Rotor Befestigungsblech demontieren Holzlatte entfernen Schutzblech HINWEIS! Den Rotor vorsichtig anheben, damit er nicht beschädigt wird! Darauf achten, dass die Hubanordnung an der Oberkante am Schutzblech anliegt. www.swegon.com Änderungen vorbehalten.
DE.SILVERF120.181005 1.7 Eventuelle Montage des Wärmetau- scherteils (nur SILVER C RX) Wenn der Wärmetauscher in Einzelteilen geliefert wurde, müssen diese montiert werden. Dies kann auf zwei ver- schiedene Arten erfolgen. Alternative eins eignet sich, wenn nach oben ausreichend Platz vorhanden ist, diese Alternative ist einfacher.
Seite 8
Der Rotor wird in das Unterteil gehoben (siehe Abschnitt 1.6). HINWEIS! WICHTIG! Die glatte Nabenseite (ohne Loch) muss zur Andruckrolle zeigen! Vorsichtig vorgehen und darauf achten, dass der Rotor nicht beschädigt wird! Andruckrolle Nebenseite Die obere Achsenbefestigung und das Dichtungsblech mon- tieren (zweimal) www.swegon.com Änderungen vorbehalten.
Seite 9
Das Schutzblech des Rotors demontieren Das Gehäuseoberteil auf das Gehäuseunterteil heben (siehe Abschnitt 1.6). 2 x 6 2 x 4 Das Gehäuseoberteil am Gehäuseunterteil mit den mitgelieferten Schrauben in den vormontier- ten Nietenmuttern fixieren (insgesamt 20 Stück). www.swegon.com Änderungen vorbehalten.
Seite 10
Motors legen. Die beiden Schrauben, die Motor und Halterung fixieren, lösen. Motor und Halterung wieder in ihre ursprüngliche Position bringen. Motor und Halterung festschrauben (6 Schrauben). Siehe auch 1.7.3, gilt für beide Alternativen 1 und Alternative 2 www.swegon.com Änderungen vorbehalten.
DE.SILVERF120.181005 1.7.2 Alternative 2 Die obere Achsenbefestigung und das Dichtungsblech demontieren (zweimal) Achsenbefestigung Motor und Befestigung des Wärmetauschers demontie- ren (6 Schrauben). Abdeckblech und Schlauch demontie- ren. www.swegon.com Änderungen vorbehalten.
Seite 12
Der Rotor wird von der Seite in das Gehäuseunterteil gehoben (siehe Abschnitt 1.6). HINWEIS! WICHTIG! Die glatte Nabenseite (ohne Loch) muss zur Andruckrolle zeigen! Vorsichtig vorgehen und darauf achten, dass der Rotor nicht beschädigt wird! Andruckrolle Nebenseite Die obere Achsenbefestigung und das Dichtungsblech mon- tieren (zweimal) www.swegon.com Änderungen vorbehalten.
Seite 13
Antriebsriemen des Rotors über die Riemenscheibe des Motors legen. Die beiden Schrauben, die Motor und Halterung fixie- ren, lösen. Motor und Halterung in die auf der Abbil- dung gezeigte Position bringen. Motor und Halterung festschrauben (6 Schrauben). www.swegon.com Änderungen vorbehalten.
Seite 14
Abdeckpaneel und Abdeckbleche (2 Stück) montieren 2 x 6 2 x 2 Das Gehäuseoberteil am Gehäuseunterteil mit den mitgelieferten Schrauben in den vormontier- ten Nietenmuttern fixieren (insgesamt 16 Stück). Siehe auch 1.7.3, gilt für beide Alternativen 1 und Alternative 2 www.swegon.com Änderungen vorbehalten.
Druck kann eine stärkere Neigung des Rotors erforderlich sein. ≈ 0,5xL Die Sicherungsschrauben etwas lösen. Die Achsenbe- festigung wird nicht demontiert. Die Neigung des Rotor mit den Einstell- schrauben justieren. Die Einstellschrauben gleich stark anziehen. Wenn die Neigung justiert ist, werden die Sicherungsschrauben angezogen. www.swegon.com Änderungen vorbehalten.
Die Schrauben festschrauben. 1.7.3.3 Andruckrolle Die Gewebedichtung (blau) des Rotors auf beiden Seiten des Rotors über die Zargenkante ziehen. Die Andruckrolle wird an die Nabe des Rotors gespannt, bis sich die Andruckrolle nicht mehr von Hand drehen lässt. www.swegon.com Änderungen vorbehalten.
Dichtungs- mittel/Kitt abdichten (4 Stück). Die Nahtstellen zwischen Gehäuseoberteil und Gehäuseunterteil mit einem geeig- neten Dichtungsmittel/Kitt abdichten (Vorder- und Rückseite). Die Abdeckbleche um die Rotorachse mit einem geeigneten Dichtungsmittel/ Kitt abdichten (2 Stück). www.swegon.com Änderungen vorbehalten.
Ventilatoranordnung 1, 2, 4 oder 5 geliefert, 1.8.1 SILVER C RX siehe folgende Abbildungen. SILVER C RX 120 wird in Rechts- oder Linksausführung Für Lieferausführung und Installation des aktuellen Gerä- geliefert. Die Position der Funktionsteile kann vertikal tes bitte den Aufkleber am Unterteil des Wärmetauschers gespiegelt werden (bei der Bestellung), siehe Skizze unten.
DE.SILVERF120.181005 1.9 Andocken von Gerätesektionen Die Abbildungen in Abschnitt 1.10 zeigen ein Gerät SILVER C RX mit Ventilatorplatzierung 2. Das Prinzip ist jedoch für die übrigen Geräte gleich. 1.9.1 Ventilator-/Filter-/Registerwärmetauschersekti- onen (Registerwärmetauschersektionen nur SILVER C CX) Die Ventilator-, Filter und eventuelle Registerwärme- tauschersektionen werden gemäß...
Stutzen und Ventilato- reinsätze zu lösen und nach außen zur Inspektionstür zu schieben. Die Schrauben können dann durch die Öffnung des Kanalanschlusses festgezogen werden. HINWEIS! Die Ventilatoreinsätze müssen nicht voll- ständig entfernt werden! www.swegon.com Änderungen vorbehalten.
DE.SILVERF120.181005 1.10 Kanalanschlüsse Die Anschlussrahmen des Gerätes sind rechteckig und werden mit Führungsschienen an die Kanäle angeschlos- sen. Die Kanäle sind gemäß den geltenden Bestimmungen und Branchennormen zu isolieren. www.swegon.com Änderungen vorbehalten.
Vorschriften erfolgen. Siehe die besonderen Anweisungen für den elektrischen Anschluss von Ventilatormotoren, Wärmetauschersteue- rung, Stellantrieb etc. 1.12 Montage der Rohrverbindungseinheit (nur SILVER C CX) Hinweise zur Montage der Rohrverbindungseinheit finden Sie in der separaten Anleitung für TBXZ-42. www.swegon.com Änderungen vorbehalten.
DE.SILVERF120.181005 2. Maßangaben 2.1 SILVER C RX 100/120 1048 1000 1048 3186 * Bei Kanalzubehör im isolierten Gehäuse wird das Gerät ohne Anschlussstirnseite gelie- fert. Das Gerät ist ebenfalls mit einem Full-face-Anschlussteil (Zubehör) lieferbar. Größe Gewicht, kg 1126 3340 1070...
