Elektrische Installation
→ Die Gegenbuchse in den 5-poligen Stecker mit dem Dreh-
moment, das vom Hersteller der Gegenbuchse angegeben
ist, schrauben.
→ Den Gegenstecker gemäß der Pinbelegung der M12-Buchse
in Abb. 19 verdrahten. Die Anweisungen des Herstellers des
Gegensteckers befolgen.
→ Die Kabelabschirmung mit dem Gegenstecker verbinden.
5
4 1
Kodierfahne
3 2
Das M12-Gewinde ist intern mit FE
verbunden

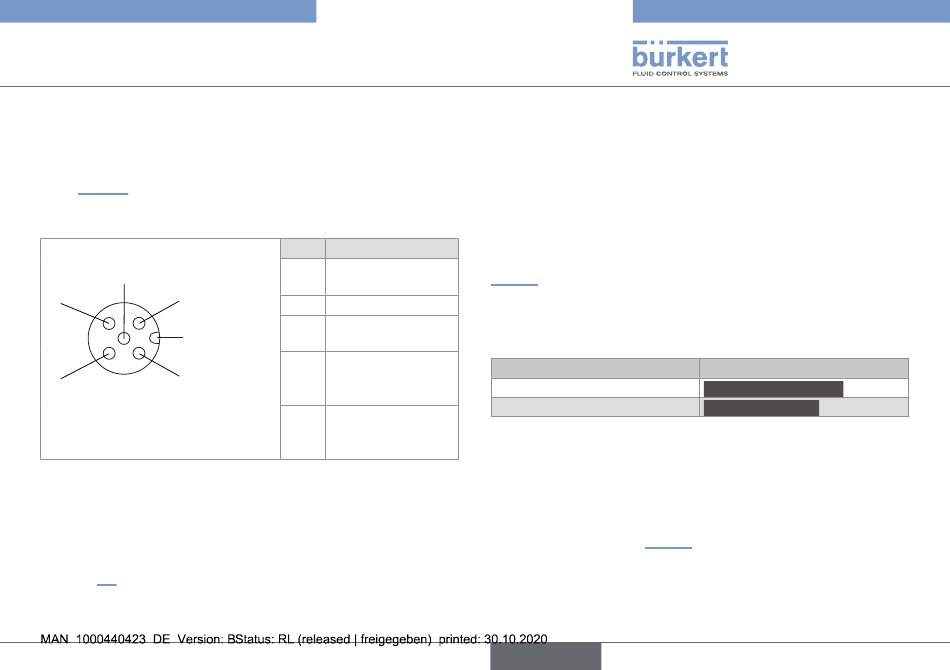

Abb. 19: Analogue MFM, Analogue MFC: Pinbelegung, 5-polige M12-
Buchse (A-codiert)
→ Den Gegenstecker in die 5-polige Buchse mit dem Dreh-
moment, das vom Hersteller der Gegenbuchse angegeben
ist, schrauben.
→ Die Funktionserdung des Produkts durchführen. Siehe
Kap. 8.4.
Typ 8756
Pin Belegung
GND für den
1

Digitaleingang

2 Digitaleingang +
Relais
3
– Referenzkontakt
Relais – stromlos
4 geschlossener
Kontakt (Öffner)
Relais – stromlos
5 offener Kontakt
(Schließer)
8.3.1 Digitaleingang
Die 5-polige M12-Buchse hat einen Digitaleingang. Ein Digi-
taleingang wird dazu verwendet, eine Funktion aus der Ferne
auszulösen. Folgende Funktionen stehen zur Verfügung:
• MFM oder MFC: Zurücksetzen des Zählers für das aktive
Medium.
• MFC: Starten der Funktion Autotune.
• MFC: Auslösen der Fernsteuerung der Pumpe oder Auslösen
der Regelung der Pumpe durch das Produkt.
Tab. 15 zeigt die Funktion, die standardmäßig dem Digitaleingang
der 5-poligen M12-Buchse eines MFMs oder MFCs zugeordnet
ist.
Tab. 15: Standard-Zuordnung des Digitaleingangs einer 5-poligen
M12-Buchse
analoge-Variante
MFM
MFC
→ Zur Auswahl der Funktion, die über den Digitaleingang aus
der Ferne ausgelöst wird, die Software Bürkert Communicator
verwenden. Dem Digitaleingang kann nur eine der verfügbaren
Funktionen zugeordnet werden.
Eine Funktion hat 1, 2 oder 3 mögliche Schaltstufen. Wenn eine
Funktion verschiedene Schaltstufen hat, löst jede Schaltstufe
eine andere Aktion aus. Tab. 16 gibt die Aktionen an, die den
Schaltstufen zugeordnet sind, und wie jede Stufe aktiviert wird.
deutsch
standard-Zuordnung
Zähler zurücksetzen
autotune starten
