Druckverlust, Mfm - bürkert 8756 Bedienungsanleitung

Massendurchflussmessung
• Massendurchflussbereich
• Messgenauigkeit nach
1 Minute Aufwärmzeit
• Maximaler Messbereich
• Wiederholgenauigkeit
Antwortzeit (t95%)
74
• 0,1...25 kg/h
• ±0,2 % des Messwerts
PLUS ±0,0014 kg/h
0,0014 kg/h = Nullpunktsta-
bilität
• 1:250
Der Messbereich ist definiert
als das Verhältnis von Qno-
minal des Produkts zu Qmin.
Qmin = 0,1 kg/h. Siehe Abb. 6.
• ±0,1 % des Messwerts
PLUS ±0,0007 kg/h
0,0007 kg/h = Nullpunktsta-
bilität
< 300 ms
Die Antwortzeit ist
abhängig vom verwendeten
Betriebsmedium
deutsch
Typ 8756
Technische Daten
250
200
150
100
50
0
2.5 5 7.5 10 12.5 15

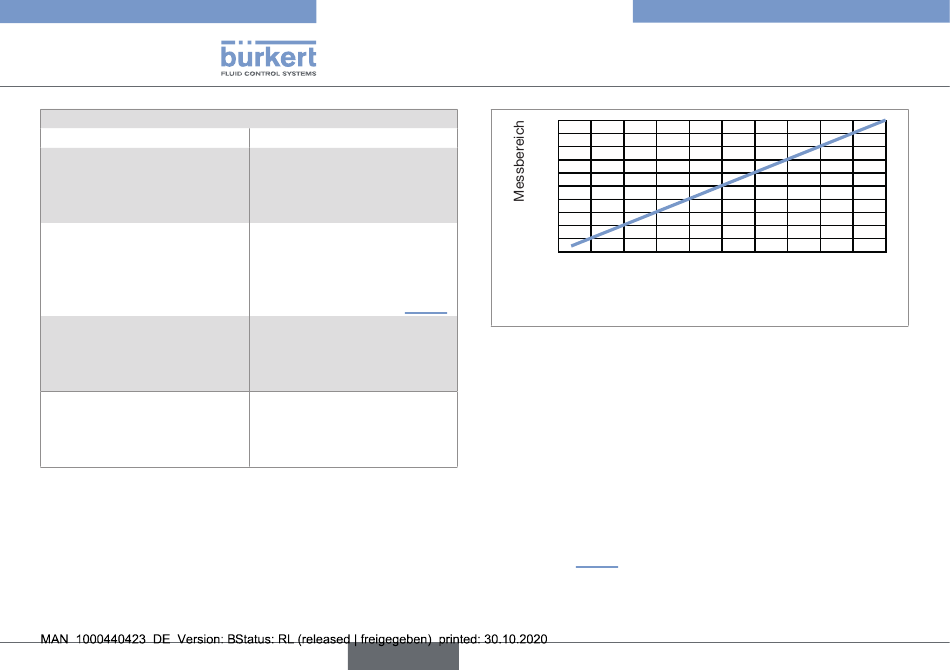

Abb. 6: MFM: Messbereich abhängig vom Nenndurchfluss
6.5.2

Druckverlust, MFM

Ein Massendurchflussmesser (MFM) hat einen Druckverlust, der
von folgenden Parametern abhängig ist:
• die Durchflussgeschwindigkeit
• die Medienverbindungs-Größe des Produkts
• der Medienverbindungs-Typ des Produkts
• der Grundblock des Produkts
• das Betriebsmedium
Der Druckverlust in einem MFM kann abgelesen werden aus dem
Diagramm in Abb. 7.
17.5 20 22.5 25
[kg/h]
Nenndurchfluss Q
