5.5.1 büS-/CANopen-Variante
Zur Verwendung der Typ 8920 Software Bürkert Communicator
sind folgende Schritte durchzuführen:
→ Das USB-büS-Schnittstellen-Set mit der
Artikelnummer 00772426 von Bürkert kaufen. Siehe Abb. 3.
büS-Stick mit
Abschlusswiderstands-
Schalter

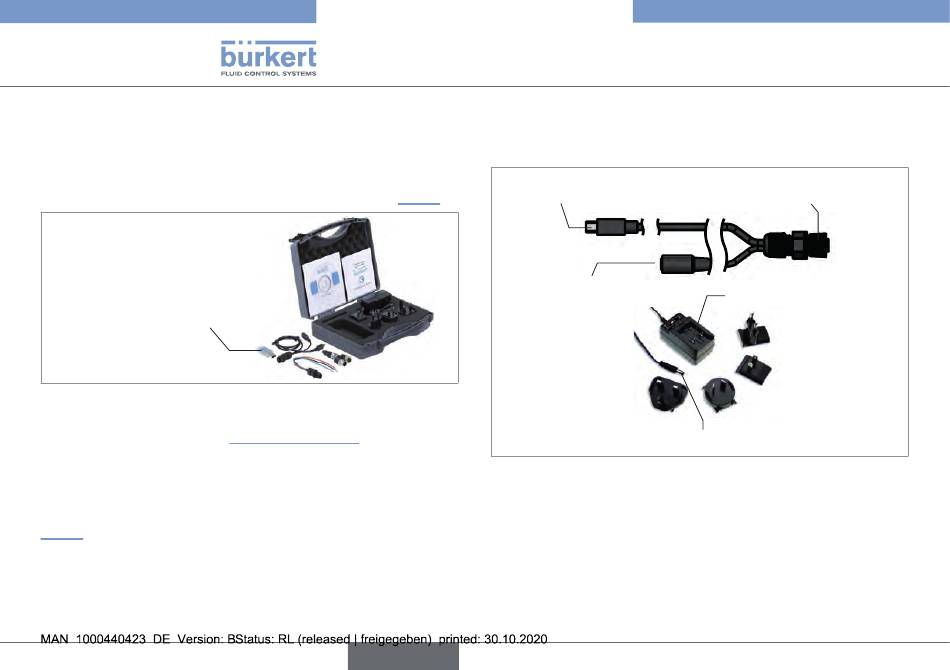

Abb. 3: USB-büS-Schnittstellen-Set mit der Artikelnummer 00772426
→ Die neuste Version der Typ 8920 Software Bürkert Communi-
cator herunterladen unter country.burkert.com
→ Während der Installation darf der büS-Stick nicht im PC ein-
gesteckt sein. Die Software Bürkert Communicator auf einem
PC installieren. Die Installationsempfehlungen im USB-büS-
Interface-Set beachten.
Abb. 4 zeigt die Teile für den elektrischen Anschluss, die vom
USB-büS-Interface-Set verwendet werden.
→ Den Micro-USB-Stecker in den büS-Stick einstecken.
→ Den passenden Netzadapter in das Netzteil einstecken.
70
→ Den Stecker des Netzteilkabels in die Buchse des M12-Buch-
senkabels stecken.
→ Die M12-Buchse mit dem büS-Netzwerk verbinden.
Micro-USB-Stecker
Abb. 4:
→ Wenn das Produkt mit dem einen oder anderen Ende von
büS verbunden ist, den Abschlusswiderstands-Schalter des
büS-Sticks auf EIN stellen. Ansonsten den Abschlusswider-
stands-Schalter des büS-Sticks auf AUS stellen.
→ Den büS-Stick in einen USB-Anschluss des PCs stecken.
deutsch
Typ 8756
Beschreibung
Buchse
Stecker
Teile für den elektrischen Anschluss des USB-büS-
Schnittstellen-Sets mit der Artikelnummer 00772426
5-polige M12-Buchse
Netzteil
