Massendurchflussmessung
• Massendurchflussbereich
• Regelgenauigkeit nach
1 Minute Aufwärmzeit
• Maximaler Messbereich
Ausregelzeit (t95%)
80
70
60
50
40
30
20
10
0
1 2

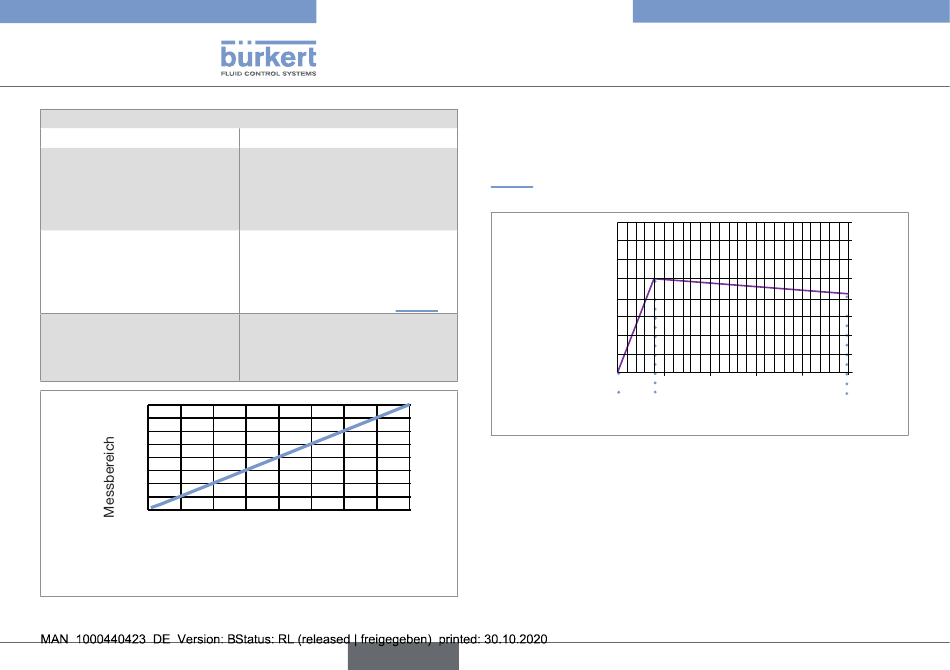

Abb. 8: MFC: Messbereich abhängig vom Nenndurchfluss
76
• 0,1...8 kg/h
• ±0,2 % des Messwerts
PLUS ±0,0014 kg/h Wenn
Qmin < 0,3 kg/h ist, kann die
Regelgenauigkeit höher sein.
0,0014 kg/h = Nullpunktstabilität
• 1:80
Der Messbereich ist definiert
als das Verhältnis von Qno-
minal des Produkts zu Qmin.
Qmin = 0,1 kg/h. Siehe Abb. 8.
< 1 s, für Wasser bei 20 °C
Die Ausregelzeit ist
abhängig vom verwendeten
Betriebsmedium.
3 4 5 6 7 8
[kg/h]
Nenndurchfluss Q
deutsch
Typ 8756
Technische Daten
6.5.4

Druckverlust, MFC

Ein Massendurchflussregler (MFC) mit Pumpe hat einen Druck-
verlust, der vom Betriebsmedium abhängig ist.
Abb. 9. gibt den Druckverlust für Wasser bei 20 °C durch einen
MFC mit Pumpe an.
p [bar] 16
14
12
10
8
6
4
2
0
Pumpen- Pumpen-
Eingangsdruck Ausgangsdruck
Abb. 9: Druckverlust-Diagramm, MFC, für Wasser bei 20 °C
Produkt-
Ausgangsdruck
