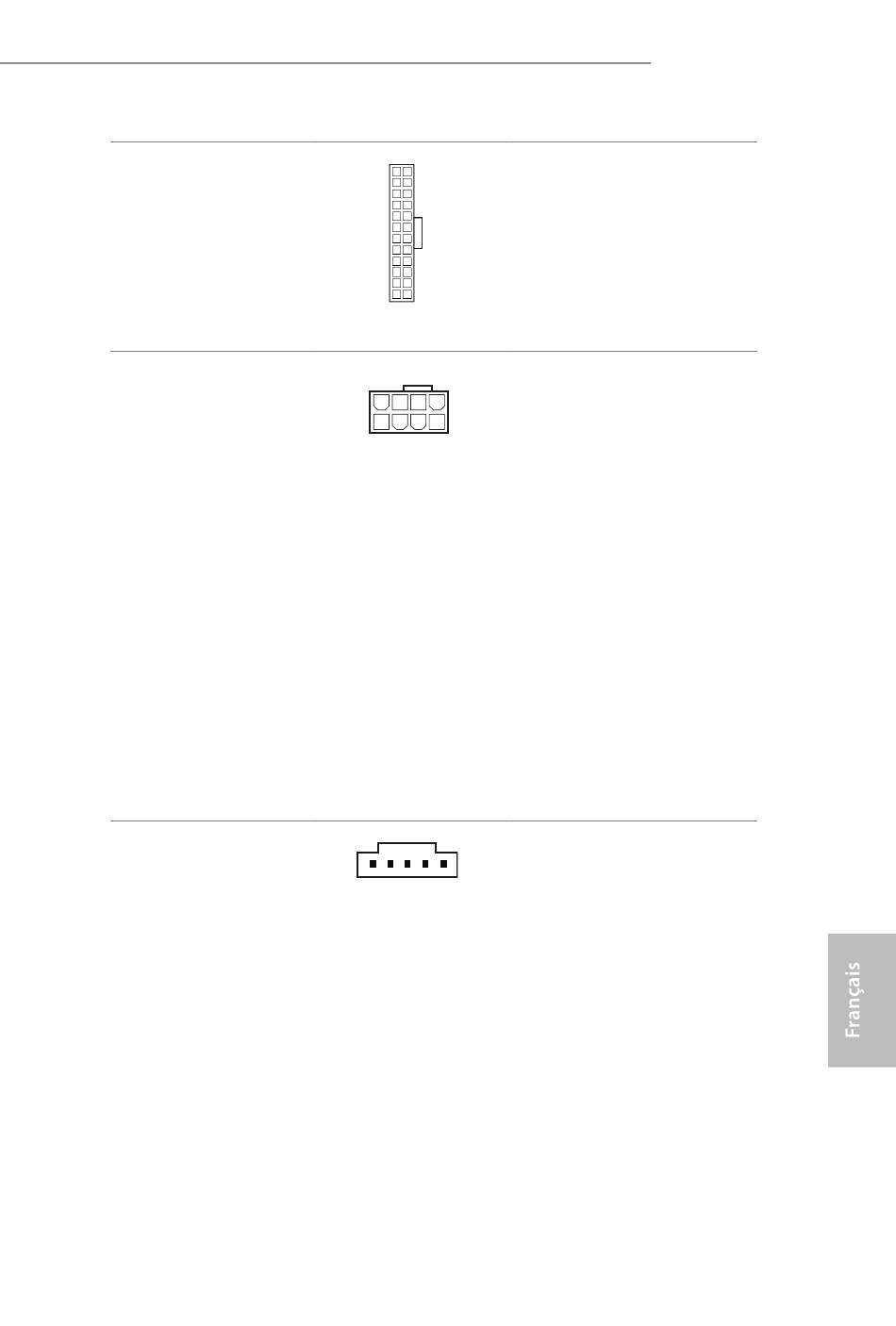

Connecteur d'alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 11)
Connecteur d'alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
(ATX12V2 à 8 broches)
(voir p.1, No. 2)
Connecteurs Thunderbolt
AIC
(TB1 à 5 broches)
(voir p.1, No. 40)
Cette carte mère est dotée d'un
12
24
connecteur d'alimentation
ATX à 24 broches. Pour utiliser
une alimentation ATX à
20 broches, veuillez effectuer les
1
13
branchements sur la Broche 1 et
la Broche 13.
Cette carte mère est dotée de
8
5
deux connecteurs d'alimentation
ATX 12V à 8 broches. Pour
4
1
utiliser une alimentation ATX à
4 broches, veuillez effectuer les
branchements sur la Broche 1 et
la Broche 5.
*Le branchement d'un câble ATX
12V à 8 broches à ATX12V2 est
optionnel.
*Avertissement : Veuillez vérifier
que le câble d'alimentation
connecté est pour l'unité
centrale et non pour la carte
graphique. Ne branchez pas le
câble d'alimentation PCIe sur ce
connecteur.
Veuillez connecter une carte
d' e xtension (AIC) Thunderbolt™
1
au connecteur AIC Thunderbolt
via le câble GPIO.
*Veuillez installer la carte
Thunderbolt™ AIC sur PCIE5
(emplacement par défaut).
Z590 OC Formula
89
