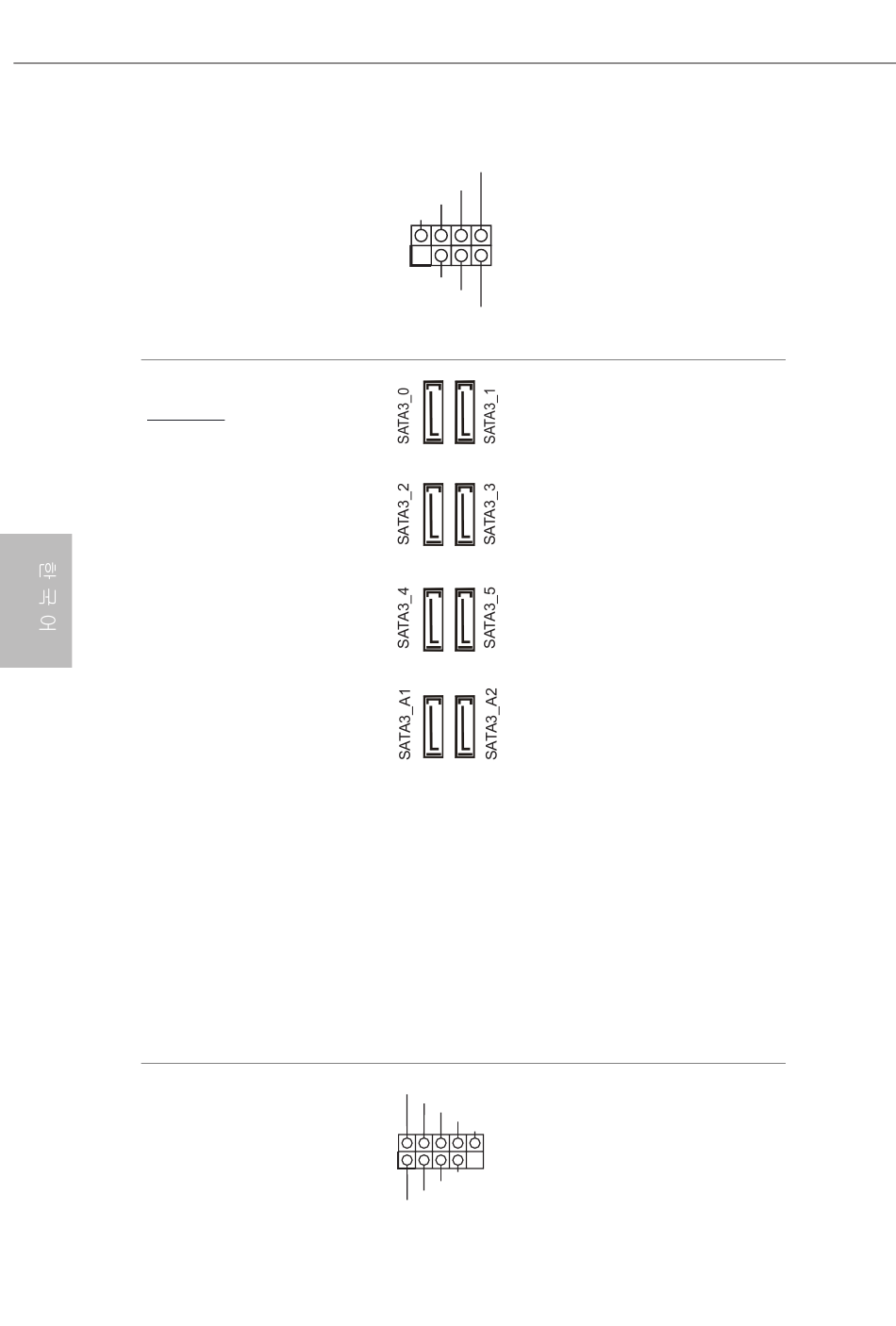

전원 LED 및 스피커 헤더
(7 핀 SPK_PLED1)
(1 페이지 , 32 번 항목 참조 )
시리얼 ATA3 커넥터
우측 각도 :
(SATA3_0:
1 페이지 , 25 번 항목 참조 )
( 높게 )
(SATA3_1:
1 페이지 , 25 번 항목 참조 )
( 낮게 )
(SATA3_2:
1 페이지 , 26 번 항목 참조 )
( 높게 )
(SATA3_3:
1 페이지 , 26 번 항목 참조 )
( 낮게 )
(SATA3_4:
1 페이지 , 27 번 항목 참조 )
( 높게 )
(SATA3_5:
1 페이지 , 27 번 항목 참조 )
( 낮게 )
(SATA3_A1:
1 페이지 , 28 번 항목 참조 )
( 높게 )
(SATA3_A2:
1 페이지 , 28 번 항목 참조 )
( 낮게 )
USB 2.0 헤더
(9 핀 USB1_2)
(1 페이지 , 34 번 항목 참조 )
(9 핀 USB_3_4)
(1 페이지 , 33 번 항목 참조 )
194
섀시 전원 LED 와 섀시
SPEAKER
DUMMY
스피커를 이 헤더에
DUMMY
+5V
연결하십시오 .
1
PLED+
PLED+
PLED-
이들 8 개의 SATA3 커넥터는
최대 6.0 Gb/s 데이터 전송
속도를 제공하는 내부 저장
장치용 SATA 데이터 케이블을
지원합니다 .
* M2_2, SATA3_0 및
SATA3_1 가 레인을
공유합니다 . 이들 중 하나가
사용 중인 경우 , 나머지가
비활성화됩니다 .
* M2_3, SATA3_4 및
SATA3_5 가 레인을
공유합니다 . 이들 중 하나가
사용 중인 경우 , 나머지가
비활성화됩니다 .
* 부팅 시간을 최소화하려면 ,
Intel® Z590 SATA
포트 (SATA3_0) 를 SSD 에
사용하십시오 .
이 마더보드에는 헤더 두
USB_PWR
P-
P+
개가 있습니다 . 각 USB 2.0
GND
DUMMY
헤더는 포트 두 개를 지원할 수
있습니다 .
1
GND
P+
P-
USB_PWR
