ASROCK Z590 OC Formula Bedienungsanleitung Seite 146

Разъемы для
вентилятора или помпы
водяного охлаждения
корпуса
(4-контактный CHA_
FAN1/WP)
(см. стр. 1, № 43)
(4-контактный CHA_
FAN2/WP)
(см. стр. 1, № 37)
(4-контактный CHA_
FAN3/WP)
(см. стр. 1, № 30)
(4-контактный CHA_
FAN4/WP)
(см. стр. 1, № 35)
(4-контактный CHA_
FAN5/WP)
(см. стр. 1, № 36)
(4-контактный CHA_
FAN6/WP)
(см. стр. 1, № 29)
Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр. 1, № 6)
Разъем для вентилятора
или помпы водяного
охлаждения ЦП
(4-контактный CPU_
FAN2/WP_3A)
(см. стр. 1, № 7)
142

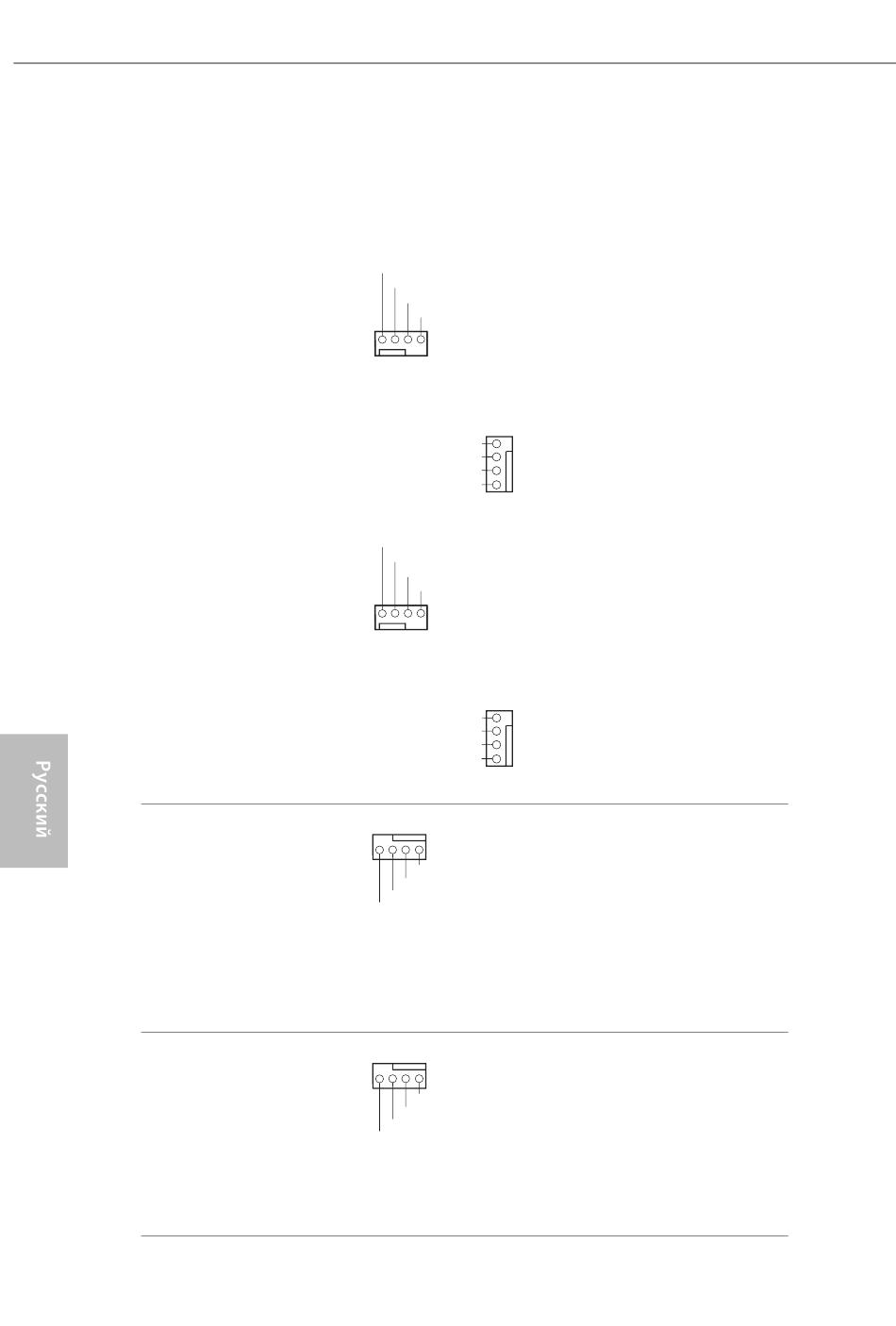

GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
FAN_SPEED_CONTROL 4
FAN_SPEED 3
FAN_VOLTAGE 2
GND 1
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
FAN_SPEED_CONTROL 4
FAN_SPEED 3
FAN_VOLTAGE 2
GND 1
4 3 2 1
GND
+12V
CPU_F AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
GND
FAN_VOLTAGE
CPU_F AN_SPEED
FAN_SPEED_CONTROL
Данная материнская
плата оснащена шестью
4-контактными разъемами для
системы водяного охлаждения
корпуса. 3-контактную систему
водяного охлаждения корпуса
следует подключать к контактам
1-3.
Эта материнская плата снабжена
4-контактным разъемом для
малошумящего вентилятора
ЦП. Если вы собираетесь
подключить 3-контактный
вентилятор охлаждения
процессора, подключайте его к
контактам 1-3.
Данная материнская плата
оснащена 4-контактным
разъемом для системы водяного
охлаждения ЦП. 3-контактную
систему водяного охлаждения
ЦП следует подключать к
контактам 1-3.
